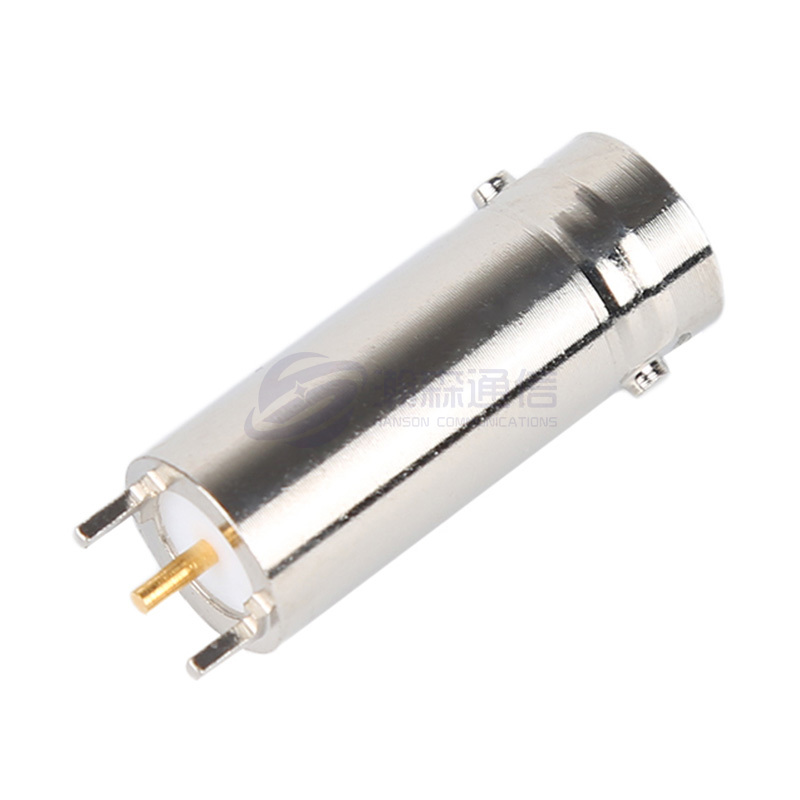

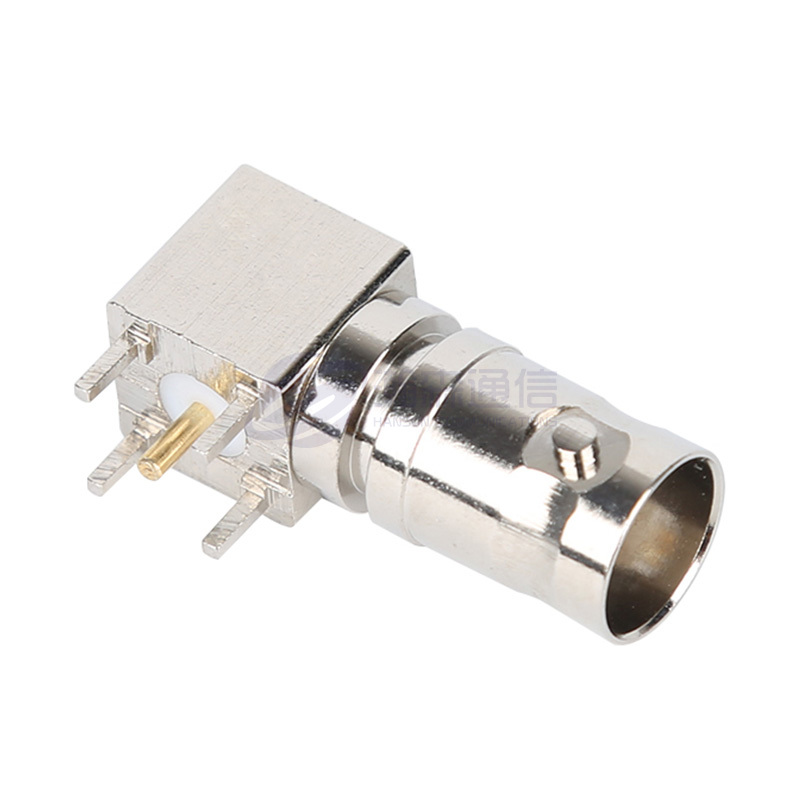

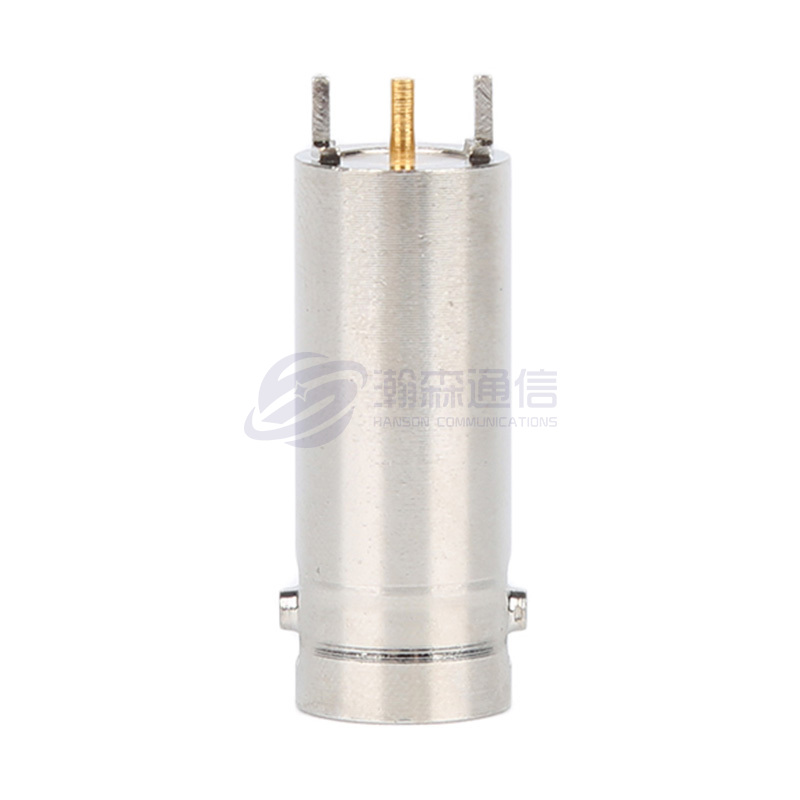

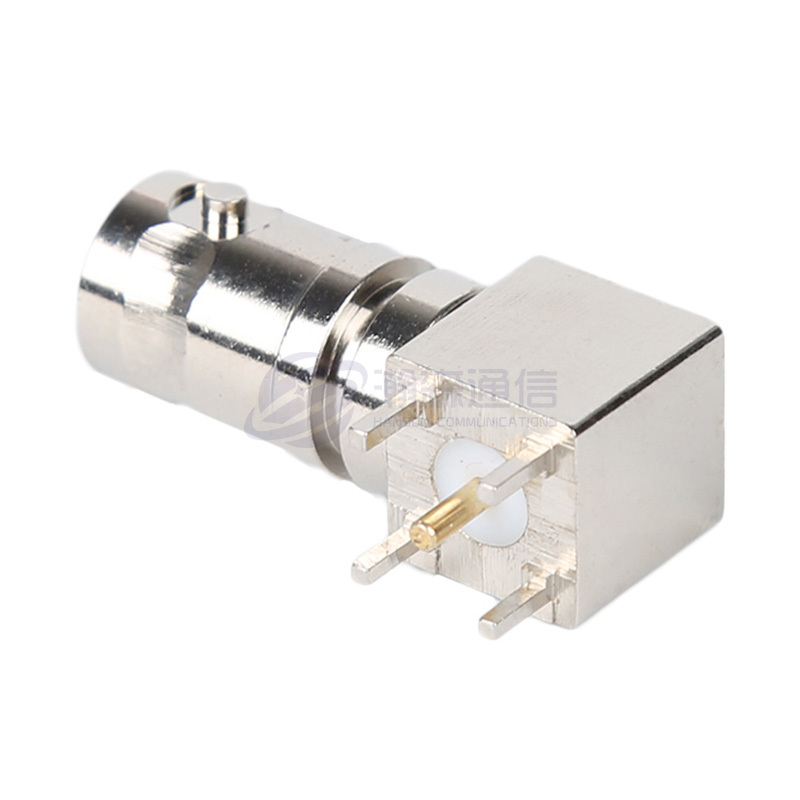

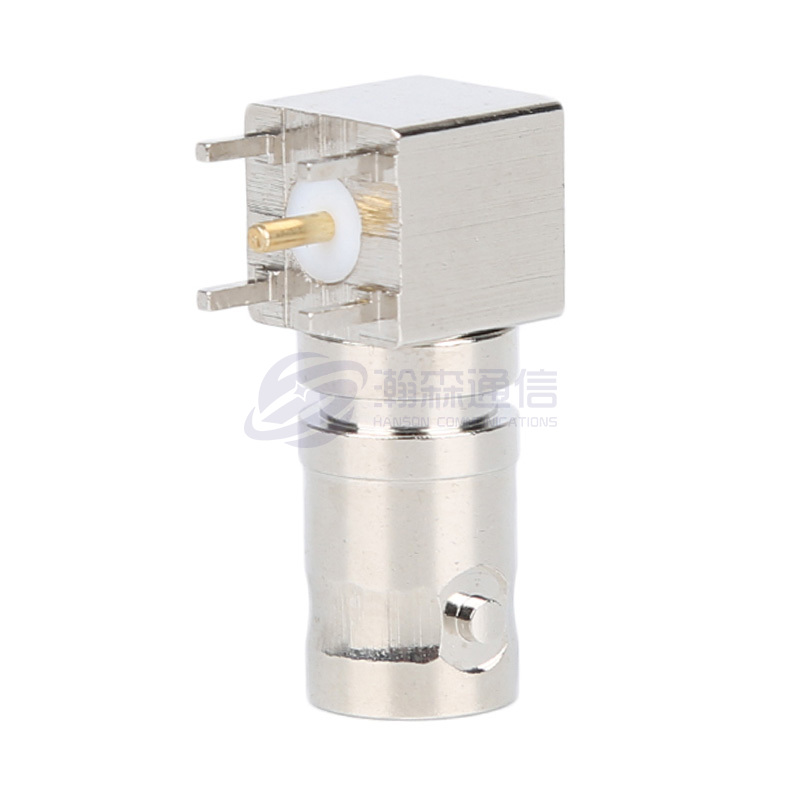

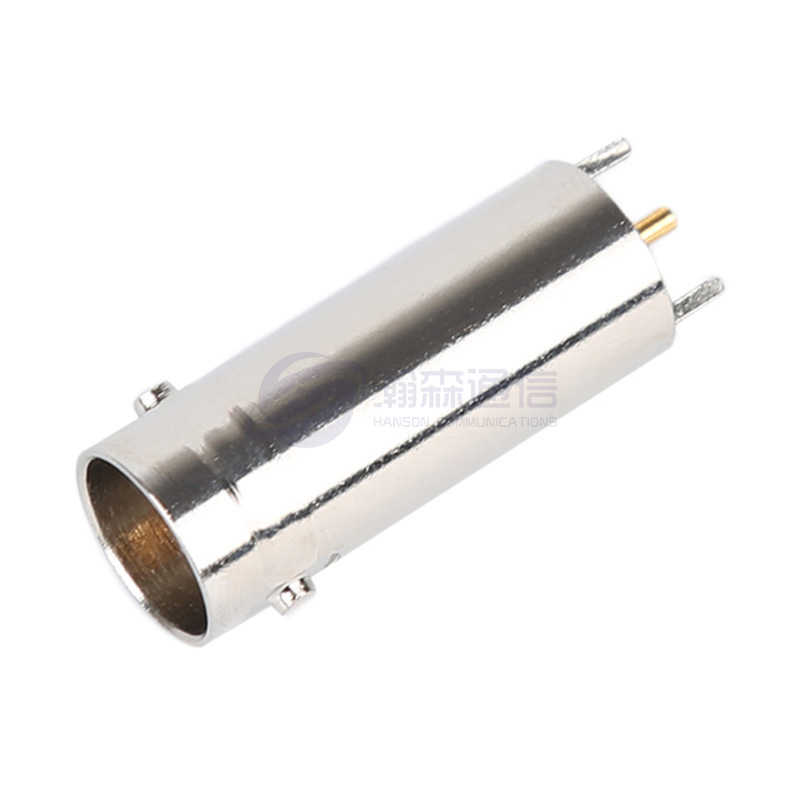

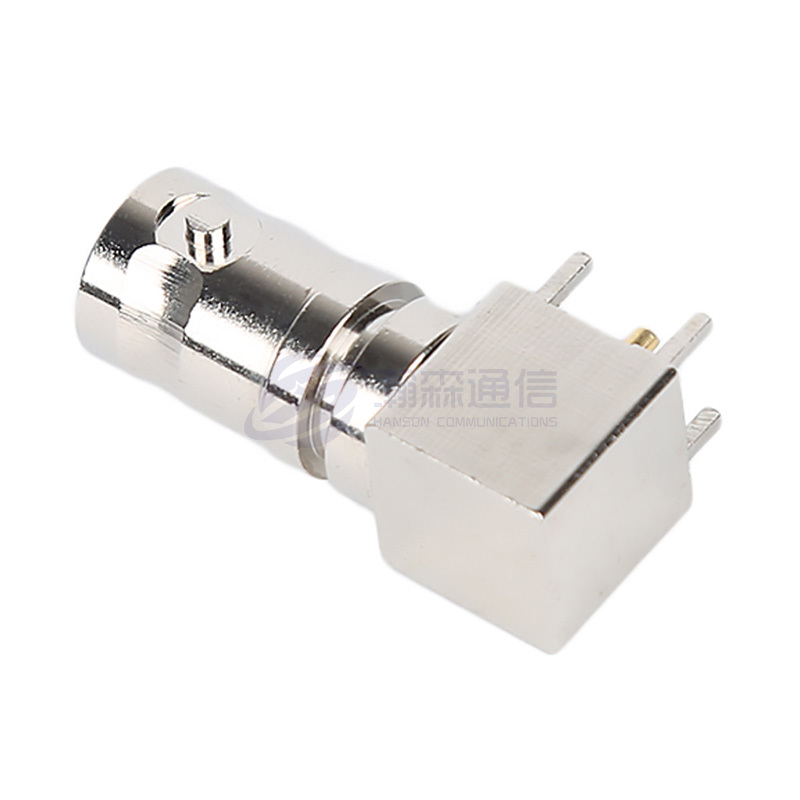

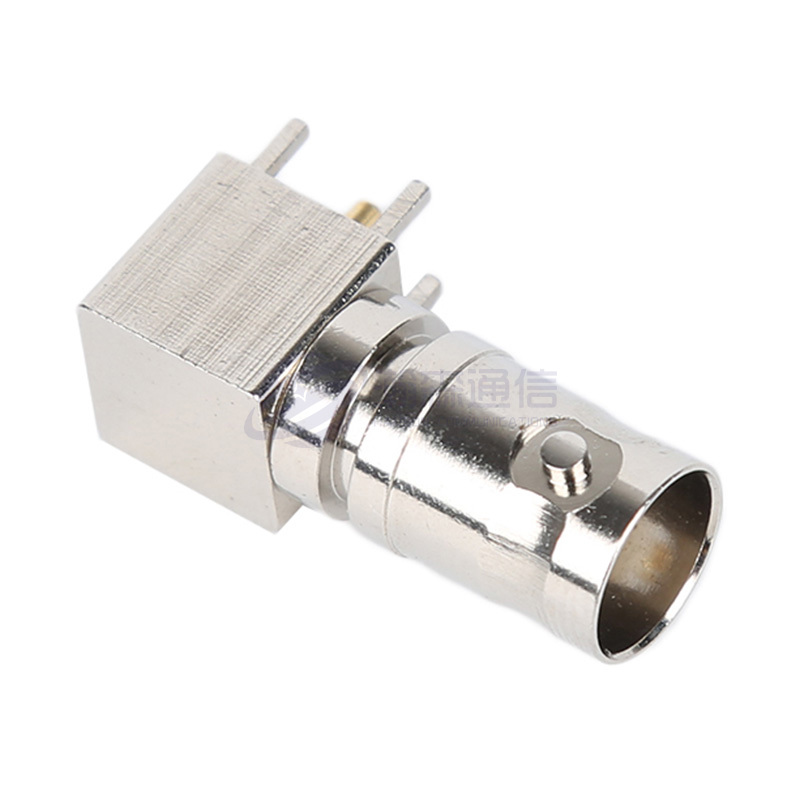

BNC-kontakt

Beskrivelse:

RF-koaksialkontakten i BNC-serien er en RF-koaksialkontakt av bajonetttypen utviklet i samsvar med den amerikanske militærstandarden MIL-C-39012. Den har egenskapene til rask tilkobling og pålitelig kontakt, og er en av de mest brukte og brukte kontaktene i verden. Den karakteristiske impedansen til BNC-seriens RF koaksialkontakt er delt inn i 50Ω og 75Ω, og størrelsene på de to forskjellige impedanskontaktene er tilpasset.

Parameter:

Hoved tekniske spesifikasjoner:
◆ Karakteristisk impedans: 50Ω/75Ω
◆ Frekvensområde: DC-4GHz(50Ω)/DC-1GHz(75Ω)
◆ Isolasjonsmotstand: ≥5000MΩ
◆ Dielektrisk tålespenning: 1500V(rms)
◆ Spenning stående bølgeforhold (VSWR): ≤1,25
◆ Paringssykluser: 500 ganger

Spørre

PREV: 1,0 mm RF koaksial kontakt
NESTE: Ingen neste artikkel

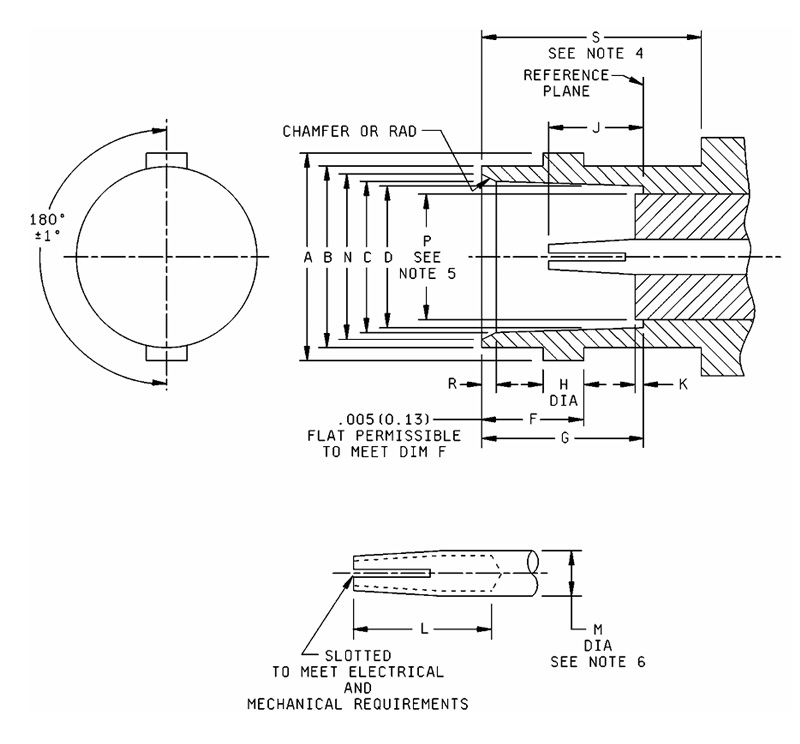

Dim Ltr	Millimeter (tommer)
Dim Ltr	Minimum	Maksimum
EN	.432 (10.97)	.436 (11.07)
B	.378 (9,60)	.382 (9,70)
C	.327 (8.31)	.333 (8.46)
D	.319 (8.10)	.321 (8.15)
F	.204 (5,18)	.208 (5.28)
G	.327(8.31)	.335 (8.51)
H	0,075 (1,91)	081(2,06)
」	.186(4,72)	.206 (5.23)
K	-------	.006(0,15)
L	.195 (4.95)	-------
M	.081 (2.06)	087 (2,21)
N	.346(8,79)	.356 (9,04)
P	-------	.256 (6.50)
R	0,015 (0,38)	0,030 (0,76)
S	.414 (10.52)	-------

Merknader:
1. Mål er i tommer. Metriske ekvivalenter står i parentes.
2. Metriske ekvivalenter er kun gitt for generell informasjon.
3. Dette grensesnittet skal oppfylle målerkravene som spesifisert i DSCC-tegning eller spesifikasjon.
4. Klaring for sammenkoblingsmutter.
5. "P"-dimensjon gjelder for den delen (hvis aktuelt) av dielektrikum som strekker seg utover referanseplanene med dimensjon K.
6. "M" gjelder kun over lengde "L".

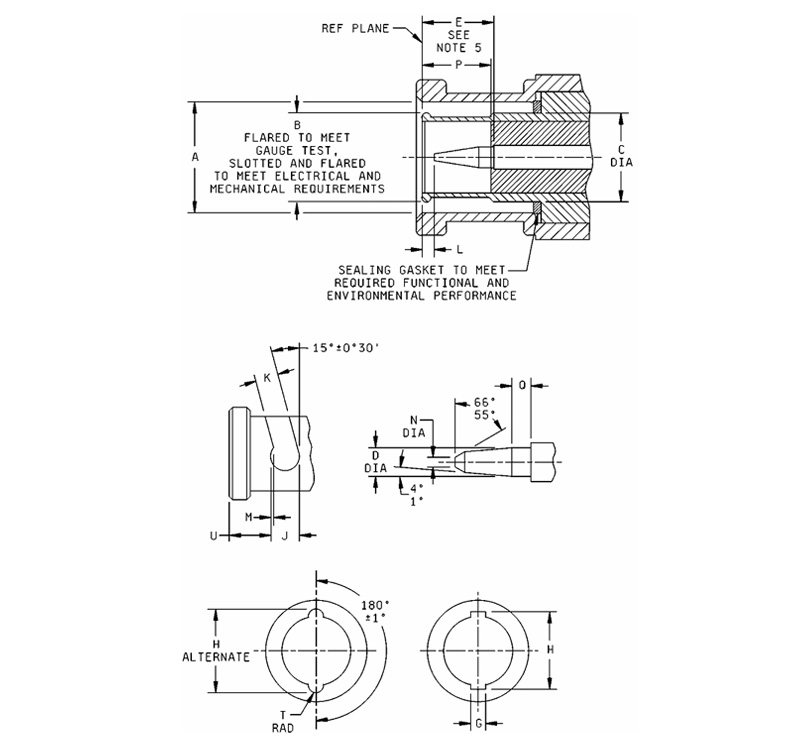

Dim Ltr	Millimeter (tommer)
Dim Ltr	Minimum	Maksimum
EN	385 (9,78)	.390 (9.91)
B	Måler test
D	0,052 (1,32)	0,054 (1,37)
E	.210 (5,33)	0,230 (5,84)
G	.091(2,31)	0,097 (2,46)
H	.463 (11.76)	.473 (12.01)
H vekselvis	.394 (10.01)	.400 (10.16)
J	.124(3.15)	-------
K	.091(2,31)	0,097 (2,46)
L	0,003 (0,08)	-------
M	0,018 (0,46)	0,022 (0,56)
N	-------	0,025 (0,64)
P	.208 (5.28)	-------
Q	0,078 (1,98)	-------
T	0,045 (1,14)	.049 (1,24)
U	.180(4,57)	.184 (4,67)

Merknader:
1. Mål er i tommer. Metriske ekvivalenter står i parentes.
2. Metriske ekvivalenter er kun gitt for generell informasjon.
3. I sammenkoblet tilstand skal den langsgående kraften til fjæren til koblingsmekanismen overstige trykket som utøves av tetningspakningen med en mengde som er nødvendig for å sikre at de ytre kontaktene støter mot referanseplanet.
4. Dette grensesnittet skal oppfylle målerkravene som spesifisert.

BNC SERIES

BNC-JB3

Modell Kabeltype

BNC-JB3 SFT-50-3, 670-141

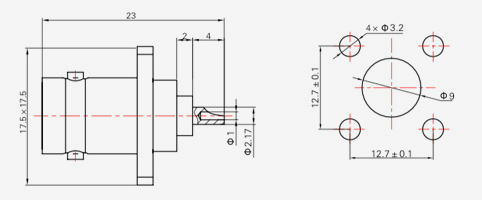

BNC-KB3

Modell Kabeltype

BNC-KB3 SFT-50-3,670-141

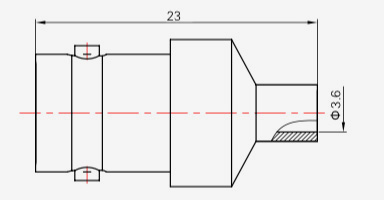

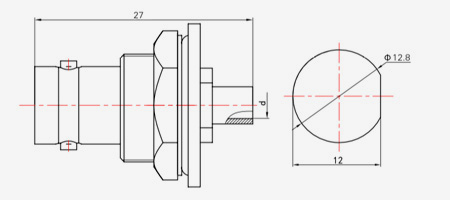

BNC-KYB2

Modell	Kabeltype	d
BNC-KYB2	SFT-50-2,670-086	Φ2.2
BNC-KYB3	SFT-50-2,670-141	Φ3,6

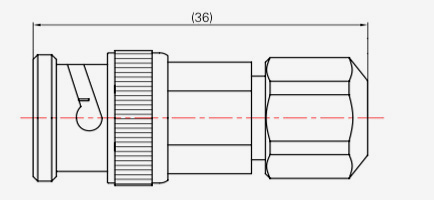

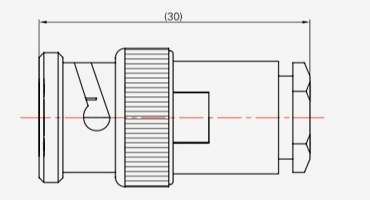

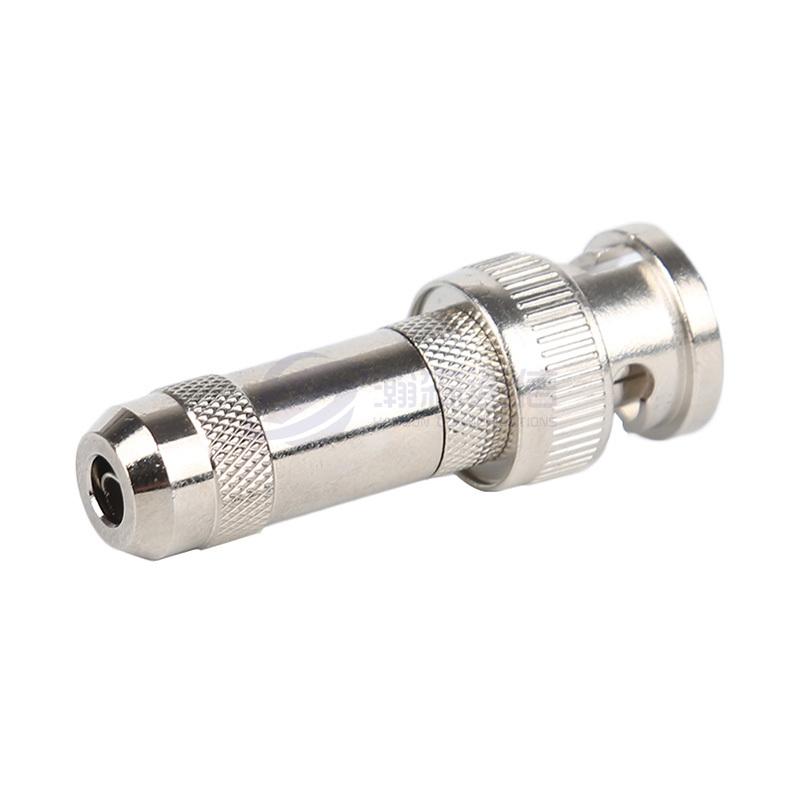

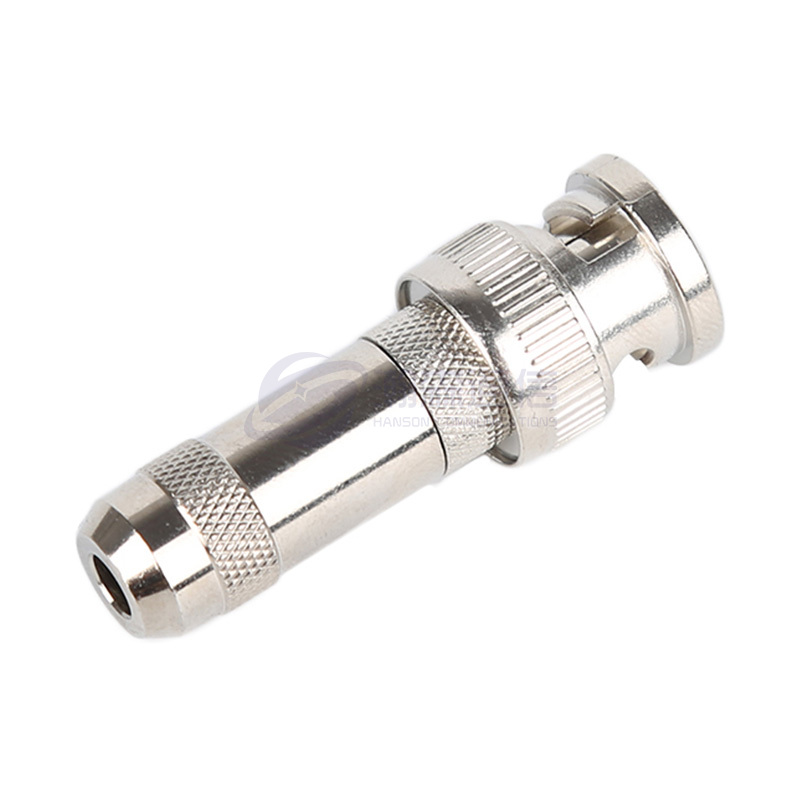

BNC-J3

Modell	Kabeltype
BNC-J3	SYV-50-2-1,RG316
BNC-J4	SYV-50-2-2
BNC-J5,(K)5	SYV-50-3,SFCJ-50-3-51,RG142
BNC-J7	SYV-50-5-1, SFCJ-50-5-51
BNC-J10	SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51

BNC-J3Y

Modell Kabeltype

BNC-J3Y SYV-50-2-1

BNC-J5Y SYV-50-3

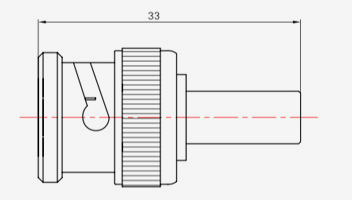

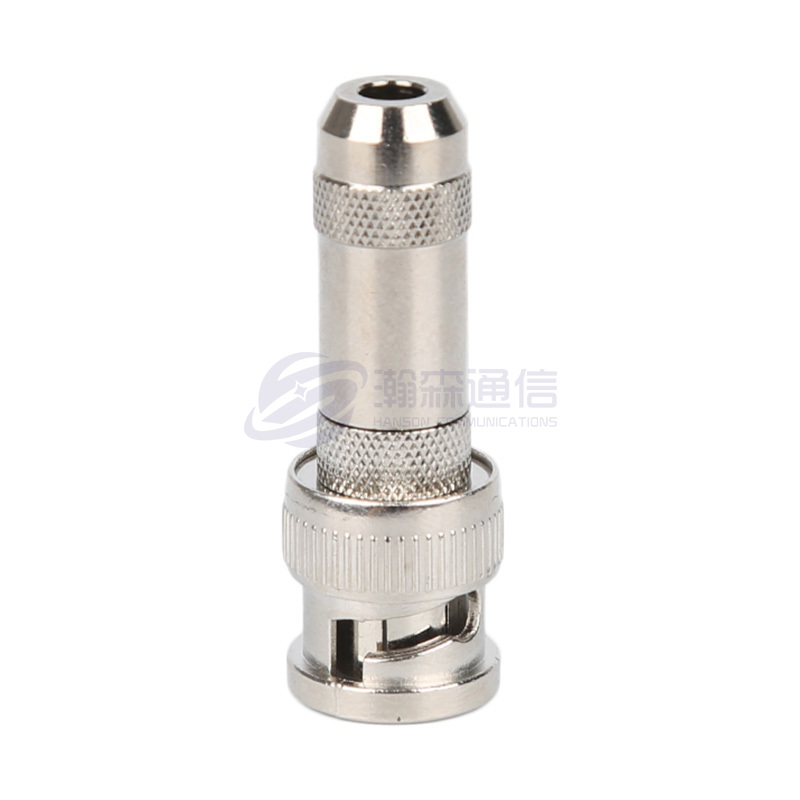

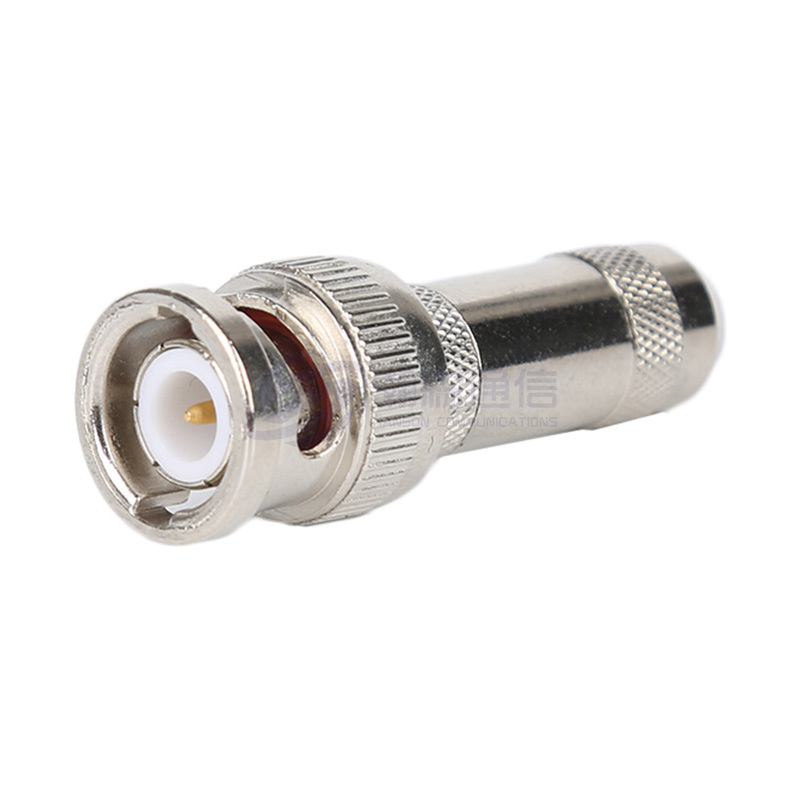

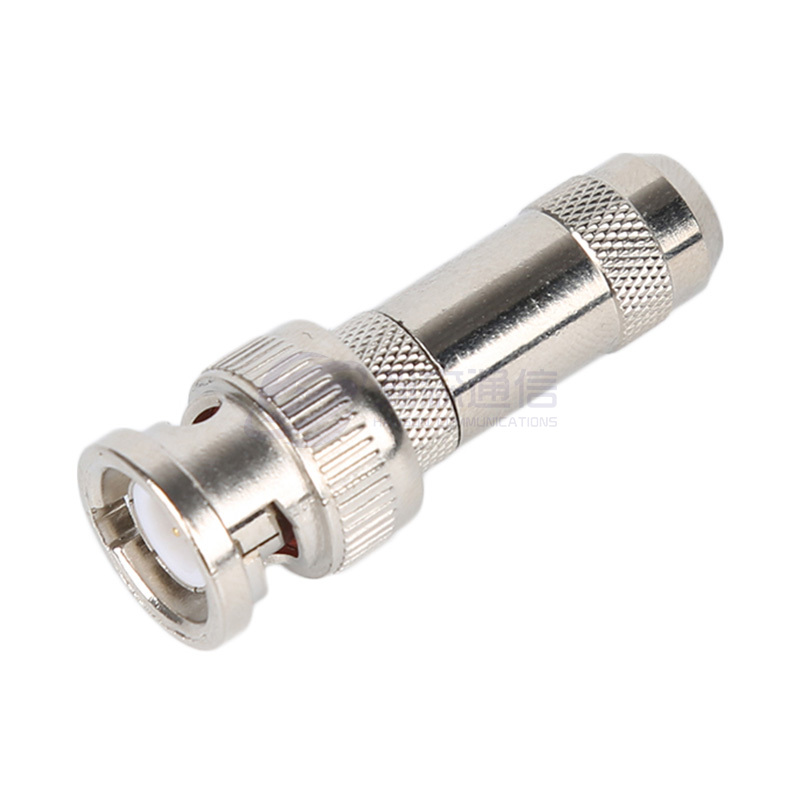

BNC-J12

Modell Kabeltype

BNC-J12 SYV-75-3

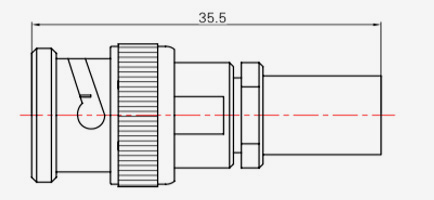

BNC-75J13Y

Modell Kabeltype

BNC-75J13Y SYV-75-5
BNC-JW3Y

Modell Kabeltype

BNC-JW3Y SYV-50-2-1,RG316

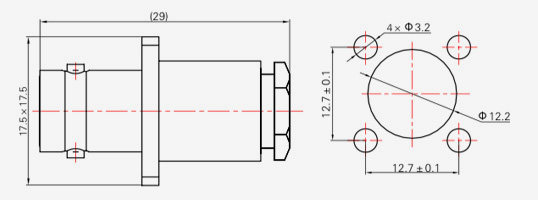

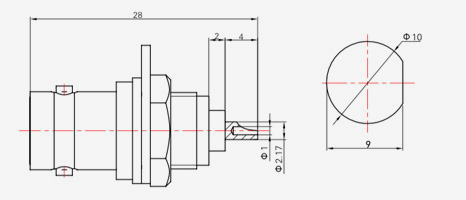

BNC-KF3

Modell	Kabeltype
BNC-KF3	SYV-50-2-1,RG316
BNC-KF4	SYV-50-2-2
BNC-KF5	SYV-50-3,SFCJ-50-3-51,RG142

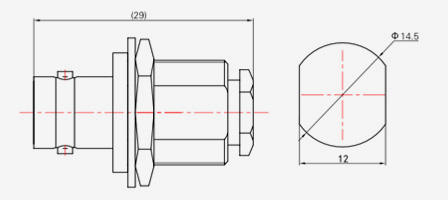

BNC-KY3

Modell	Kabeltype
BNC-KY3	SYV-50-2-1,RG316
BNC-KY4	SYV-50-2-2
BNC-KY5	SYV-50-3,SFCJ-50-3-51,RG142

BNC-KF
BNC-KY
