1,85 mm RF koaksial kontakt

Beskrivelse:

1,85 mm seriekontakten (også kjent som 1,85 mm RF-kontakten) er en høyytelses radiofrekvenskontakt (RF) som primært brukes i applikasjoner som krever høy frekvens, høy presisjon og lavt tap, spesielt i signaloverføring ved 26,5 GHz eller høyere. Det er en kompakt utforming av SMA-seriens kontakt som gir en mindre størrelse og høyere frekvensytelse sammenlignet med andre høyfrekvente kontakter som V Type (2,92 mm) eller K Type (1,0 mm).

Parameter:

Hoved tekniske spesifikasjoner:
◆ Karakteristisk impedans: 50Ω
◆ Frekvensområde: DC～67GHz
◆ Isolasjonsmotstand: ≥3000MΩ
◆ Dielektrisk tålespenning: 500V(rms)
◆ Spenning stående bølgeforhold (VSWR): ≤1,30
◆ Paringssykluser: 500 ganger

Spørre

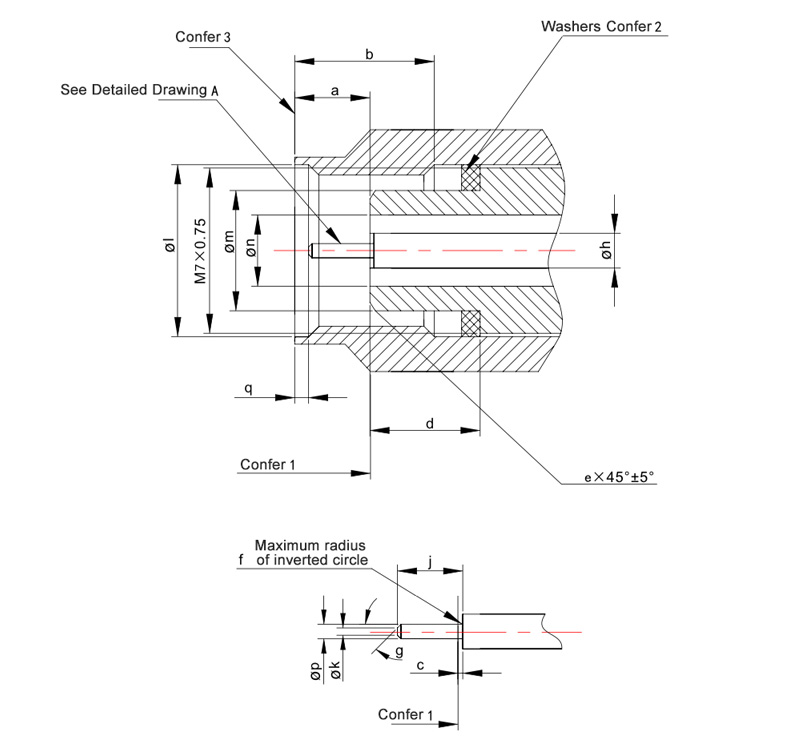

  • 1,85 mm Series Jenck Contencts Connector Interface

Størrelse mm i
mi maks mi maks
a 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - RO.050 - R0,002
g 28° 32° 28° 32°
h 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
s 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

Merknader:
1. Mekaniske og elektriske referanseflater.
2. Skiver etter behov for klasse 1-koblinger.
3. Koplingsmuttere med forskyvning.

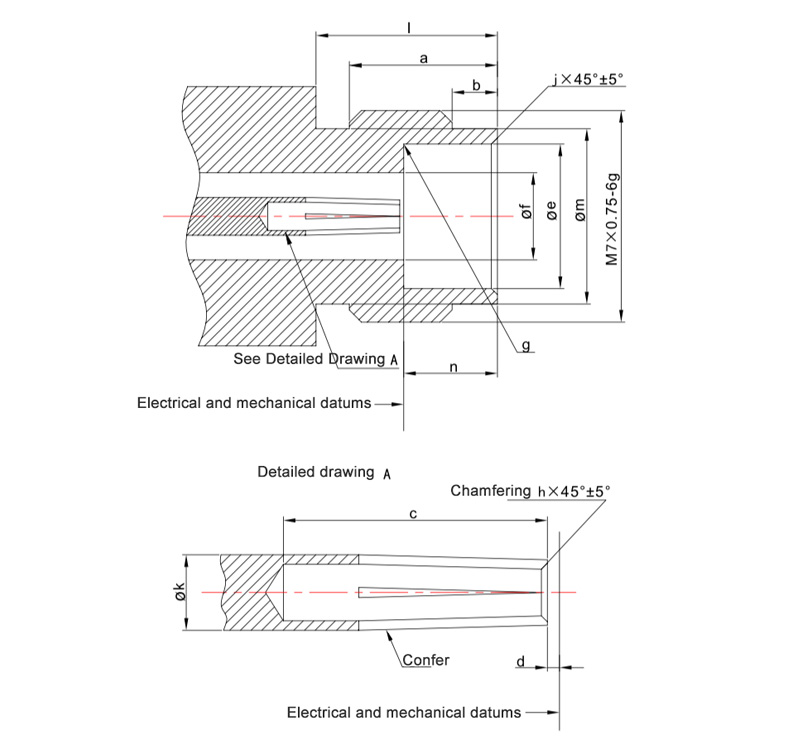

  • 1,85 mm Series Jack Contacts Connector Interface

Størrelse mm i
mi maks mi maks
a 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
C 2.650 – 0.104 –
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g – R0,130 – R0,005
h 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 – 0.236 –
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Merknader:
Strukturen til stikkontakten er vilkårlig. Ved sammenkobling med pinner med diametre på 0,498 mm til 0,523 mm, skal dimensjonene oppfylle refleksjonskoeffisienten, sammenkoblingsegenskapene og kravene til kontaktens holdbarhet.

1,85 mm SERIES

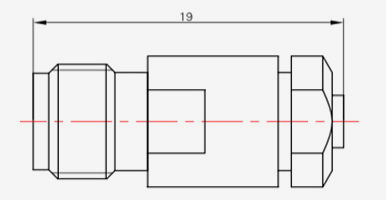

  • 1,85-JB1
    1,85-JB1
    Modell Kabeltype
    1,85-JB1 SFT-50-1,670-047

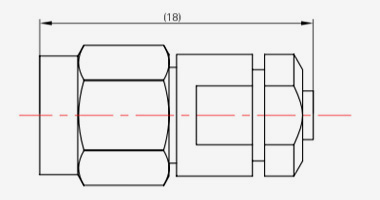

  • 1,85-KB1
    1,85-KB1
    Modell Kabeltype
    1,85-KB1 SFT-50-1,670-047
