OEM SMPM hermetisk forseglet kobling Leverandør
SMPM hermetisk forseglet kobling
Beskrivelse:
SMPM (SubMiniature Push-on Micro) forseglet kontakt er en miniatyrisert RF-kontakt med full escapement, semi-escapement og lett hull, designet for høyfrekvente, kompakte rom og lette applikasjoner. Det er en push-on-kontakt, ofte brukt i kommunikasjons- og elektronisk utstyr som krever lav vekt, høy pålitelighet og liten størrelse. SMPM-kontakter har høy signaloverføringskvalitet og kan gi god elektrisk ytelse.
Grunnleggende struktur:
SMPM-J-type luftforseglet RF-koaksialkontakt består av tre deler: ytre leder, glassmedium og indre leder, den grunnleggende strukturen er vist i figuren nedenfor:
Hoved tekniske parametere:
| Elektriske egenskaper | ||||
| Karakteristisk impedans | 50Ω | Frekvensområde | DC~40GHz | |
| Dielektrisk motstandsdyktig spenning | 500 Vrms | Isolasjonsmotstand | 2000 millioner Ω | |
| Spenning VSWR | <1,4 | Innsettingstap | ≤0,05 √f dB(GHz) | |
| Materiale og mekaniske, miljømessige egenskaper | ||||
| Foringsrør | Lavbar legering/gullbelagt | Pinner | Lavbar legering/gullbelagt | |
| Isolasjonsmedium | Glass | Koblingens holdbarhet | Full Escapement | 100 ganger |
| Lekkasjerate | ≤1,01325×10 ⁹ Pa ·m³/s | optisk hull | 1000 ganger | |
| Driftstemperatur | -65℃~165℃ | |||

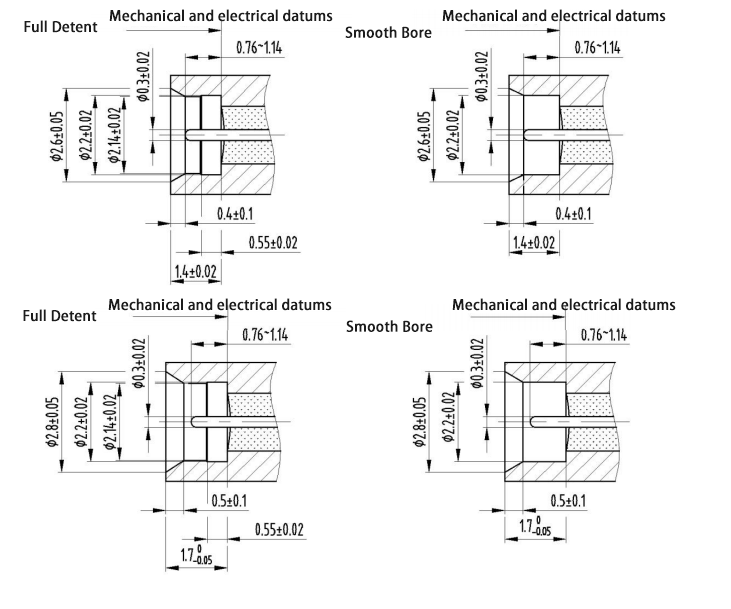

Grensesnittstørrelse:
SMPM-J-type luftforseglede RF-koaksiale kontakter har to grensesnittformer: full escapement og bare hull. Når modellen navngis, indikerer F full escapement og
S betyr lyshull. Grensesnittdimensjonene er delt inn i standard grensesnittdimensjoner og korte grensesnittdimensjoner, som begge kan kombineres med plugger av typen SMPM-K.

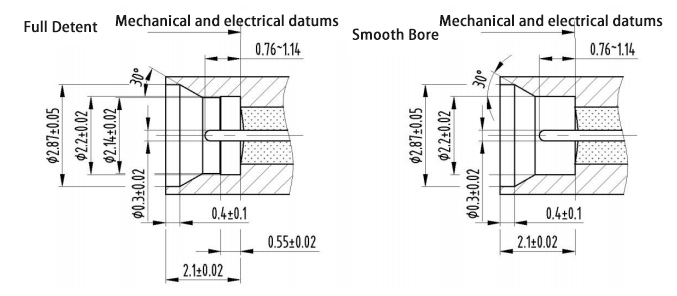

Standard grensesnittstørrelse:
Korte grensesnittdimensjoner:
SMPM SERIE
-
SMPM(M)-JYD3S
Modell Merknader SMPM(M)-JYD3S Glatt boring -
SMPM(M)-JYD5S
Modell Merknader SMPM(M)-JYD5S Glatt boring -
SMPM(M)-JYD8F
Modell Merknader SMPM(M)-JYD8F Full sperre -
SMPM(M)-JYD10F
Modell Merknader SMPM(M)-JYD10F Full sperre -
SMPM(M)-JYD12S
Modell Merknader SMPM(M)-JYD12S Glatt boring -
SMPM(M)-JYD13F
Modell Merknader SMPM(M)-JYD13F Full sperre -
SMPM(M)-JYD14F
Modell Merknader SMPM(M)-JYD14F Full sperre -
SMPM(M)-JYD15F
Modell Merknader SMPM(M)-JYD15F Full sperre -
SMPM(M)-JYD16S
Modell Merknader SMPM(M)-JYD16S Glatt boring -
SMPM(M)-JYD17S
Modell Merknader SMPM(M)-JYD17S Glatt boring -
SMPM(M)-JYD18S
Modell Merknader SMPM(M)-JYD18S Glatt boring -
SMPM(M)-JYD19S
Modell Merknader SMPM(M)-JYD19S Glatt boring -
SMPM(M)-JYD20F
Modell Merknader SMPM(M)-JYD20F Full sperre -
SMPM(M)-JYD21S
Modell Merknader SMPM(M)-JYD21S Glatt boring -
SMPM(M)-JYD22F
Modell Merknader SMPM(M)-JYD22F Full sperre -
SMPM(M)-JYD23S
Modell Merknader SMPM(M)-JYD23S Glatt boring -
SMPM(M)-JYD24F
Modell Merknader SMPM(M)-JYD24F Full sperre -
SMPM(M)-JYD25F
Modell Merknader SMPM(M)-JYD25F Full sperre -
SMPM(M)-JYD26F
Modell Merknader SMPM(M)-JYD26F Full sperre -
SMPM(M)-JYD27S
Modell Merknader SMPM(M)-JYD27S Glatt boring -
SMPM(M)-JYD28S
Modell Merknader SMPM(M)-JYD28S Glatt boring -
SMPM(M)-JYD29F
Modell Merknader SMPM(M)-JYD29F Full sperre -
SMPM(M)-JYD30S
Modell Merknader SMPM(M)-JYD30S Glatt boring -
SMPM(M)-JYD31F
Modell Merknader SMPM(M)-JYD31F Full sperre -
SMPM(M)-JYD32F
Modell Merknader SMPM(M)-JYD32F Full sperre -
SMPM(M)-JYD33S
Modell Merknader SMPM(M)-JYD33S Glatt boring -
SMPM(M)-JYD34S
Modell Merknader SMPM(M)-JYD34S Glatt boring -
SMPM(M)-JYD35S
Modell Merknader SMPM(M)-JYD35S Glatt boring -
SMPM(M)-JYD36S
Modell Merknader SMPM(M)-JYD36S Glatt boring -
SMPM(M)-JYD37S
Modell Merknader SMPM(M)-JYD37S Glatt boring -
SMPM(M)-JYD38S
Modell Merknader SMPM(M)-JYD38S Glatt boring -
SMPM(M)-JYD39S
Modell Merknader SMPM(M)-JYD39S Glatt boring -
SMPM(M)-JYD41S
Modell Merknader SMPM(M)-JYD41S Glatt boring -
SMPM(M)-JYD42S
Modell Merknader SMPM(M)-JYD42S Glatt boring -
SMPM(M)-JYD43F
Modell Merknader SMPM(M)-JYD43F Full sperre -
SMPM(M)-JYD44F
Modell Merknader SMPM(M)-JYD44F Full sperre -
SMPM(M)-JYD45S
Modell Merknader SMPM(M)-JYD45S Glatt boring -
SMPM(M)-JYD46S
Modell Merknader SMPM(M)-JYD46S Glatt boring -
SMPM(M)-JYD60F
Modell Merknader SMPM(M)-JYD60F Full sperre -
SMPM(M)-JYD61F
Modell Merknader SMPM(M)-JYD61F Full sperre -
SMPM(M)-JYD62F
Modell Merknader SMPM(M)-JYD62F Full sperre -
SMPM(M)-JYD63S
Modell Merknader SMPM(M)-JYD63S Glatt boring -
SMPM(M)-JYD64S
Modell Merknader SMPM(M)-JYD64S Glatt boring -
SMPM(M)-JYD65S
Modell Merknader SMPM(M)-JYD65S Glatt boring -
SMPM(M)-JYD66S
Modell Merknader SMPM(M)-JYD66S Glatt boring -
SMPM(M)-JHD1S
Modell Merknader SMPM(M)-JHD1S Glatt boring -
SMPM(M)-JHD2F
Modell Merknader SMPM(M)-JHD2F Full sperre -
SMPM(M)-JHD3F
Modell Merknader SMPM(M)-JHD3F Full sperre -
SMPM(M)-JHD4F
Modell Merknader SMPM(M)-JHD4F Full sperre -
SMPM(M)-JHD6F
Modell Merknader SMPM(M)-JHD6F Full sperre -
SMPM(M)-JHD21F
Modell Merknader SMPM(M)-JHD21F Full sperre -
SMPM(M)-JFD1S
Modell Merknader SMPM(M)-JFD1S Glatt boring -
SMPM(M)-JWSD1S
Modell Merknader SMPM(M)-JWSD1S Glatt boring -
SMPM(M)-JWSD8
Modell Merknader SMPM(M)-JWSD8 -
SMPM(M)-JWSD9S
Modell Merknader SMPM(M)-JWSD9S Glatt boring -
SMPM(M)-JWSD10S
Modell Merknader SMPM(M)-JWSD10S Glatt boring -
SMPM(M)-JSD1S
Modell Merknader SMPM(M)-JSD1S Glatt boring
