TNC-kontakt

Beskrivelse:

TNC-seriens RF koaksiale kontakter er utviklet og produsert i henhold til den amerikanske militærstandarden MIL-C-39012. De har egenskapene til bred båndbredde, pålitelig tilkobling og god støtmotstand. De er egnet for kontakter og RF-kabler for signalinngang og utgang av radioutstyr, elektroniske instrumenter, ulike laserkomponenter.

Parameter:

Hoved tekniske spesifikasjoner:
◆ Karakteristisk impedans: 50Ω
◆ Frekvensområde: DC-18GHz
◆ Isolasjonsmotstand: ≥5000MΩ
◆ Dielektrisk tålespenning: 1500V(rms)
◆ Spenning stående bølgeforhold (VSWR): ≤1,30
◆ Paringssykluser: 500 ganger

Spørre

PREV: N-type RF koaksial kontakt
NESTE: 2,4 mm RF koaksial kontakt

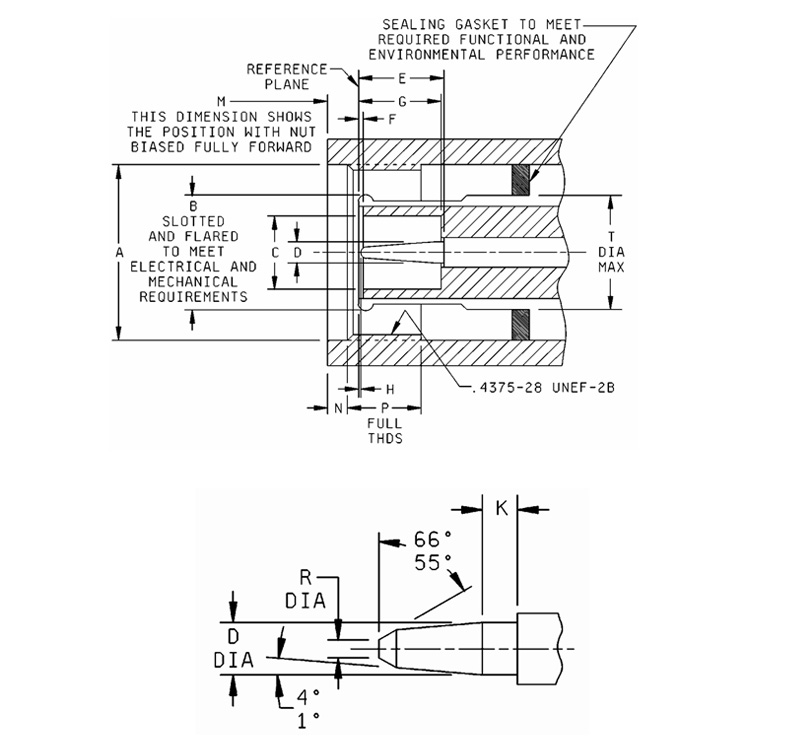

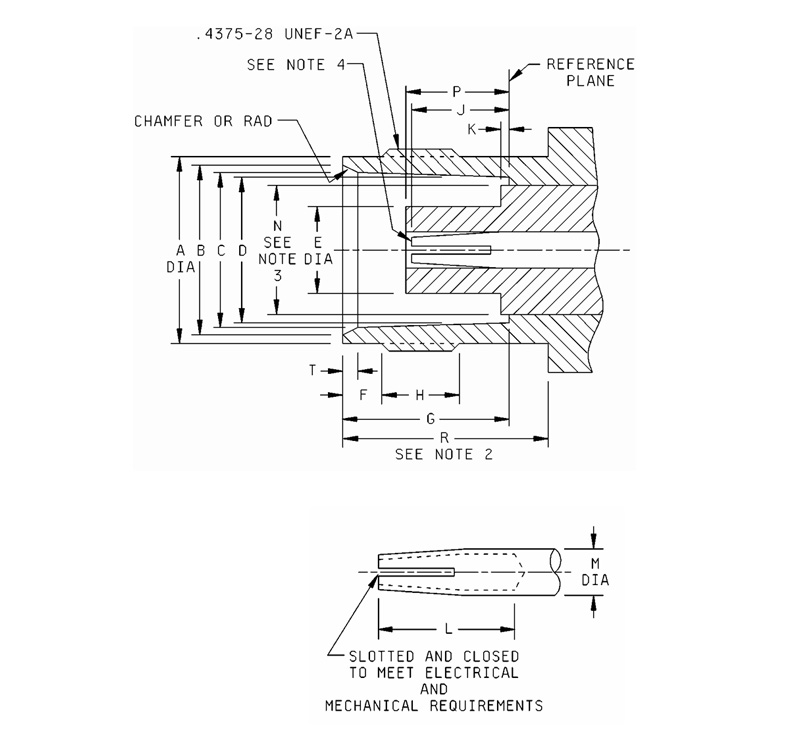

Dim Ltr	Millimeter (tommer)
Dim Ltr	Minimum	Maksimum
EN	.378 (9,60)	.381 (9.68)
B	.346 (8.79)	.356 (9,04)
C	.327 (8.31)	.333 (8.46)
D	.319 (8.10)	.321 (8.15)
E	-------	.186 (4,72)
F	0,068 (1,73)	0,088 (2,24)
G	.327 (8.31)	.335 (8.51)
H	.187 (4,75)	-------
J	.186 (4,72)	.206 (5.23)
K	-------	0,006 (0,15)
L	.195 (4.95)	-------
M	.081 (2.06)	0,087 (2,21)
N	-------	.256 (6.50)
P	.188 (4,78)	.208 (5.28)
R	.414 (10.52)	-------
T	0,015 (0,38)	0,030 (0,76)

Merknader:
1. Dette grensesnittet skal oppfylle målerkravene som spesifisert i
MIL-PRF-39012/28.
2. ENvstand for sammenkoblingsmutter.
3. Dimensjonen gjelder den delen (hvis aktuelt) av dielektrikumet
som stikker utover metallet
skulder (eller referanseplan) etter dimensjon K.
4. ID for å møte VSwR når den er sammenkoblet med 0,052 tommer (1,32 mm)/.054 (1,37 mm) diameter stift.

Dim Ltr	Millimeter (tommer)
Dim Ltr	Minimum	Maksimum
EN	.440 (11.18)	-------
B	Måleprøve
C	.190 (4,83)	-------
D	0,052 (1,32)	0,054 (1,37)
E	.210 (5,33)	0,230 (5,84)
F	0,006 (0,15)	-------
G	.208 (5.28)	.228 (5,79)
H	0,003 (0,08)	0,040 (1,02)
K	0,078 (1,98)	-------
M	-------	0,078 (1,98)
N	0,063 (1,60)	-------
P	.156 (3,96)	-------
R	-------	0,025 (0,64)
T	-------	.322 (8.18)

Merknader:
1. Dette grensesnittet skal oppfylle målerkravene som spesifisert i MIL-PRF-39012/26.

TNC SERIES

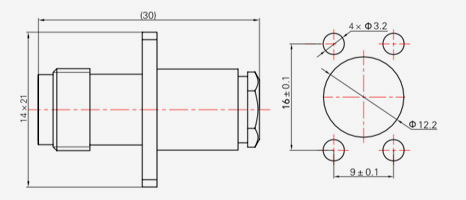

TNC-KF3A

Modell Kabeltype

TNC-KF3A SYV-50-2-1,RG316

TNC-KF5A SYV-50-3,RG142,SFCJ-50-3-51
TNC-KF3A-1

Modell Kabeltype

TNC-KF3A-1 SYV-50-2-1,RG316

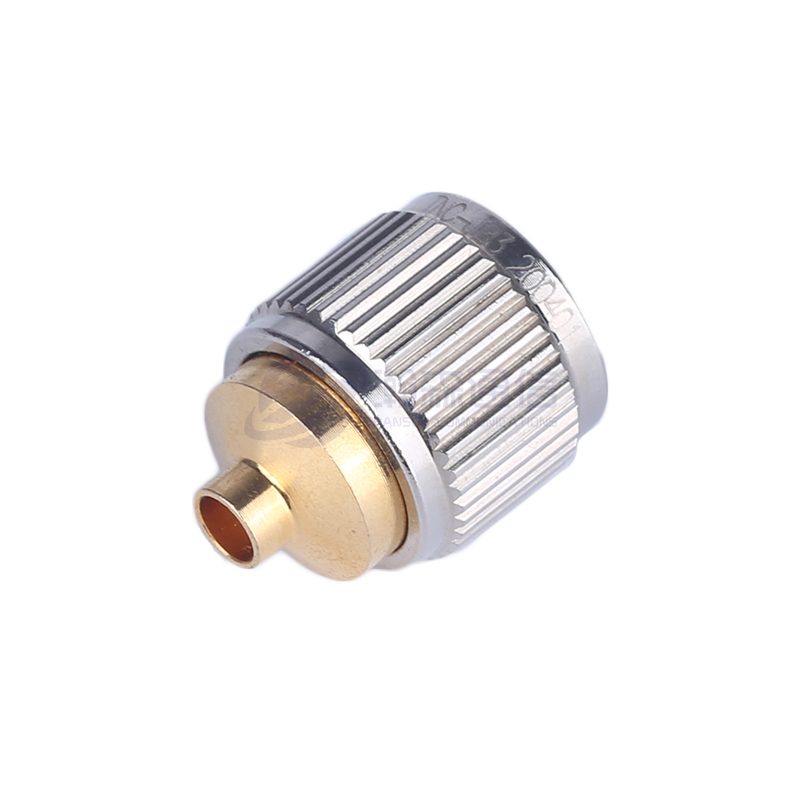

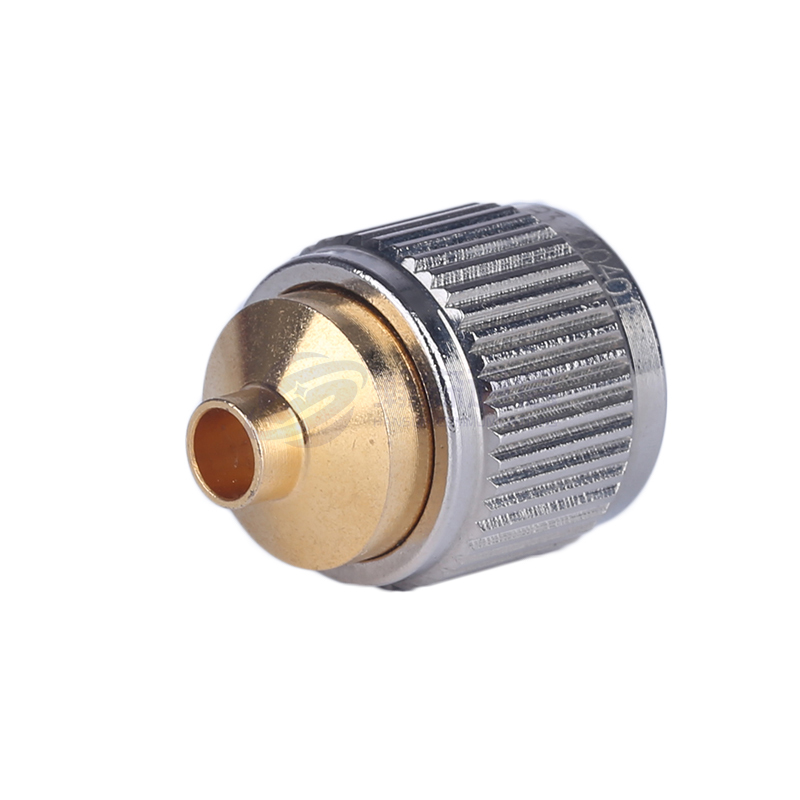

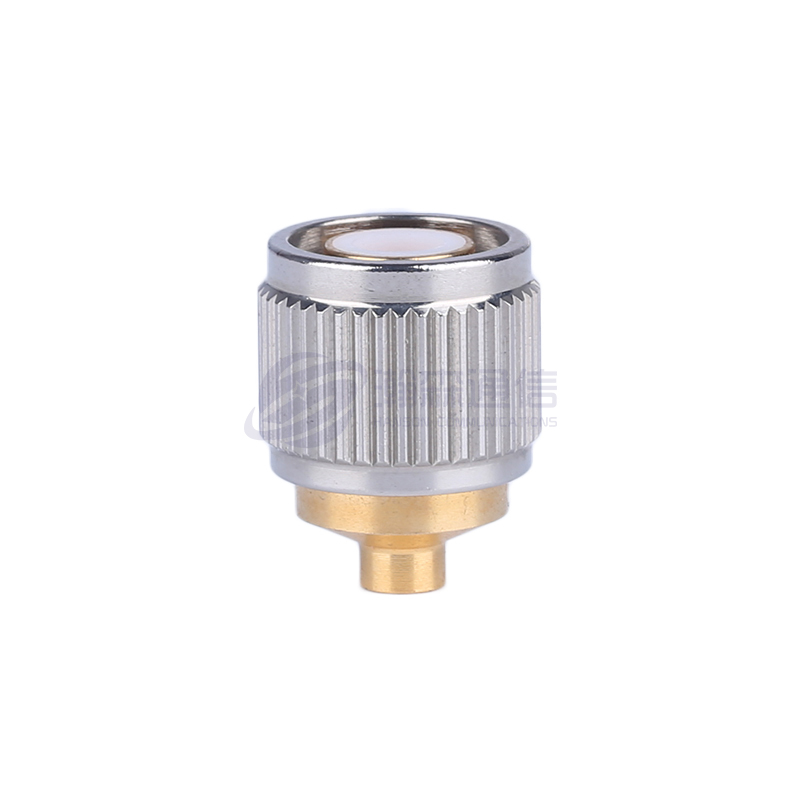

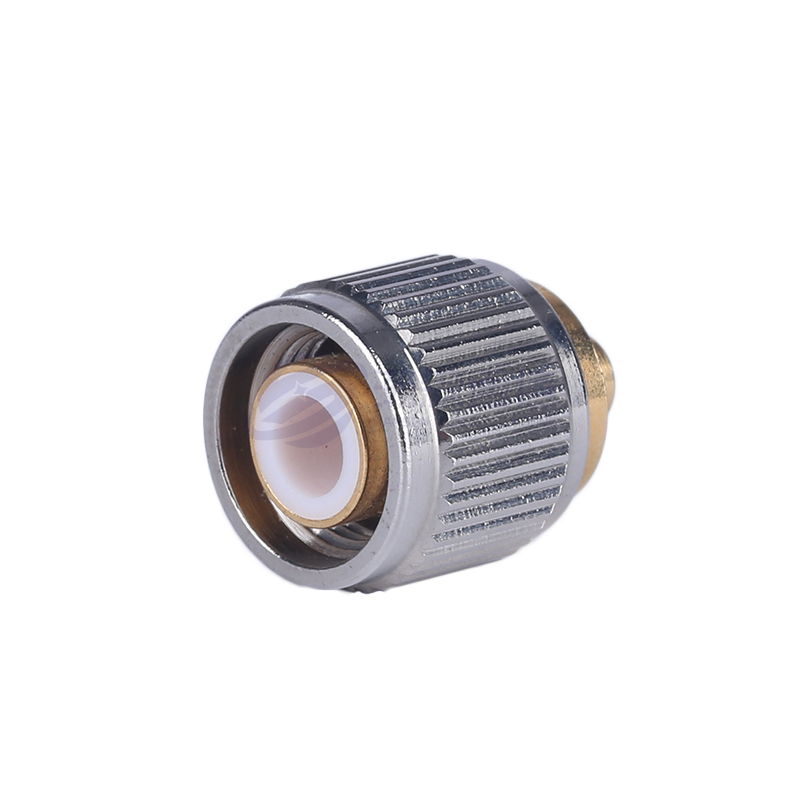

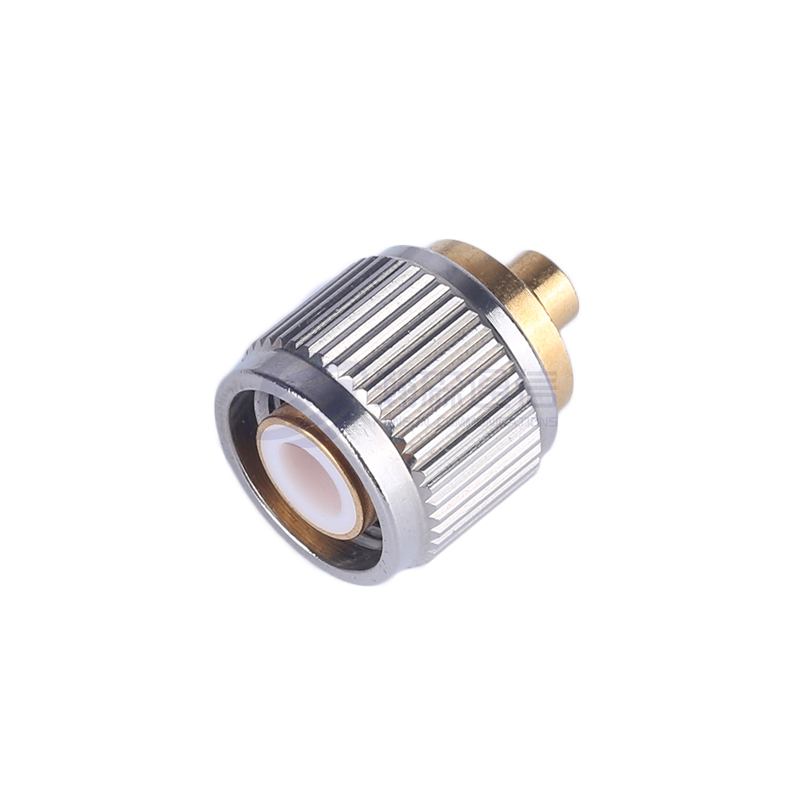

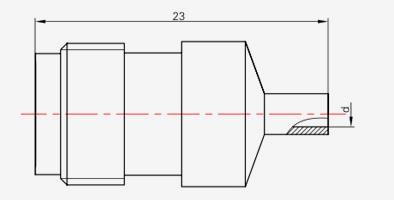

TNC-JB2

Modell	Kabeltype	d
TNC-JB2	SFT-50-2,670-086	Φ2.2
TNC-JB3	SFT-50-3,670-141	Φ3,6

TNC-JWB2

Modell	Kabeltype	d
TNC-JWB2	SFT-50-2,670-086	Φ2.2
TNC-JWB3	SFT-50-3,670-141	Φ3,6

TNC-KB2

Modell	Kabeltype	d
TNC-KB2	SFT-50-2,670-086	Φ2.2
TNC-KB3	SFT-50-3,670-141	Φ3,6

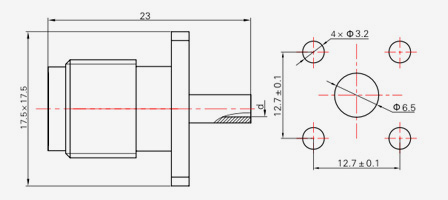

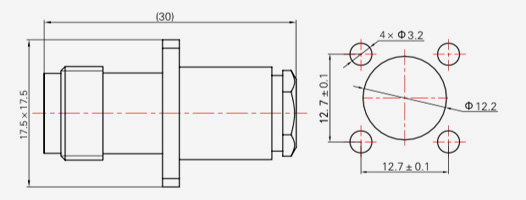

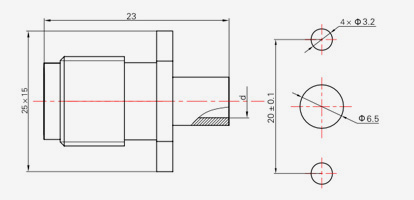

TNC-KFB2

Modell	Kabeltype	d
TNC-KFB2	SFT-50-2,670-086	Φ2.2
TNC-KFB3	SFT-50-3,670-141	Φ3,6

TNC-KFB2-1

Modell	Kabeltype	d
TNC-KFB2-1	SFT-50-2,670-086	Φ2.2
TNC-KFB3-1	SFT-50-3,670-141	Φ3,6

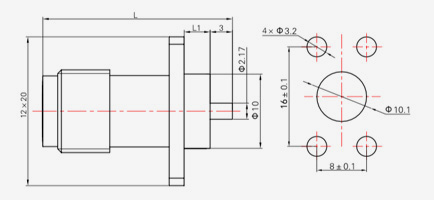

TNC-KFD2

Modell L L1

KFD2 27 3.5

KFD3 22 2

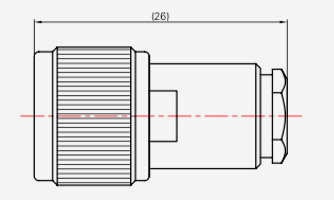

TNC-J3A

Modell	Kabeltype
TNC-J3A	SYV-50-2-1,RG316
TNC-J5A	SYV-50-3-4, RG142, SFCJ-50-3-51
TNC-J5AC	SYV-50-3-4, RG142, SFCJ-50-3-51

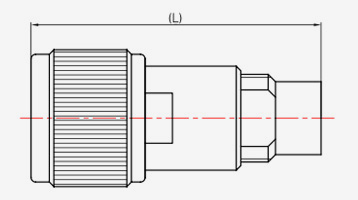

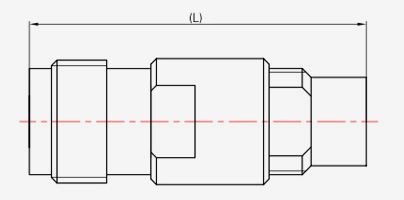

TNC-J4

Modell	Kabeltype	L
TNC-J4	SYV-50-2-2	31
TNC-J5	SYV-50-3-4, SFCJ-50-3-51, RG316	31
TNC-(K)5
TNC-J5C
TNC-J7	SYV-50-5-1, SFCJ-50-5-51	36
TNC-J7C
TNC-J10	SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51	36
TNC-J10C

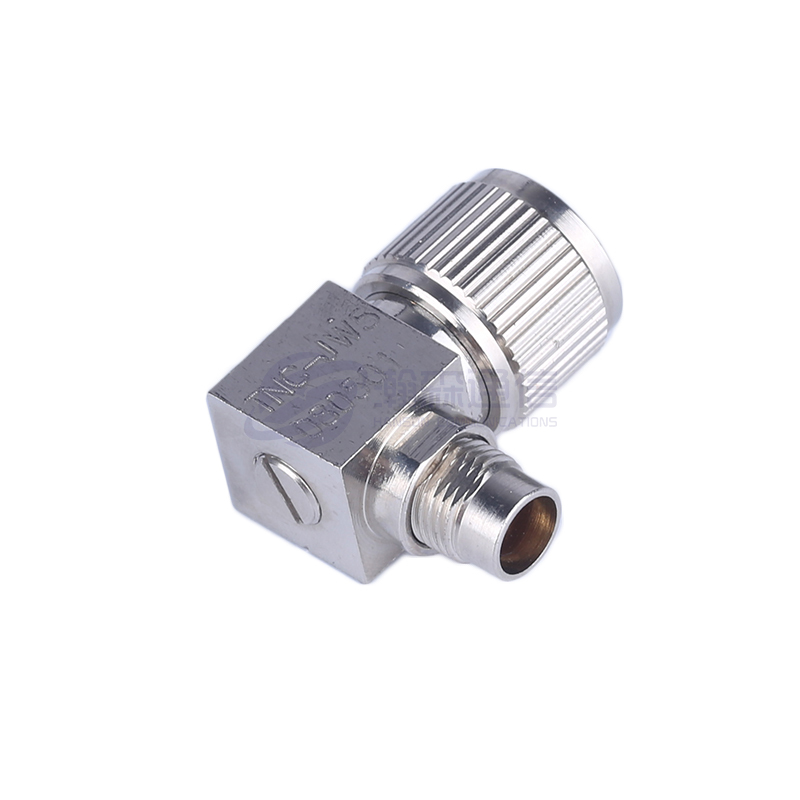

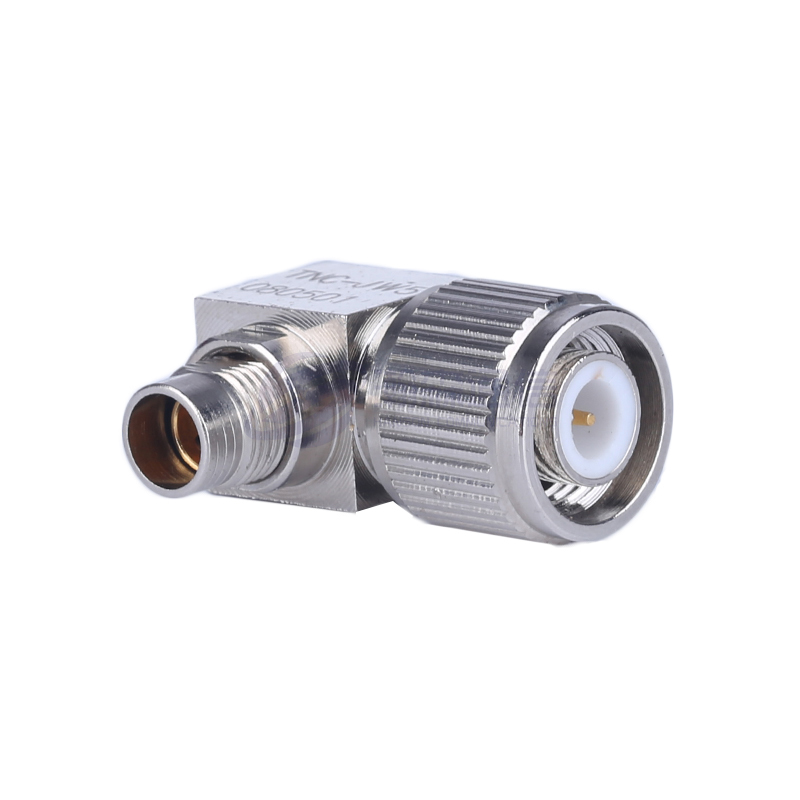

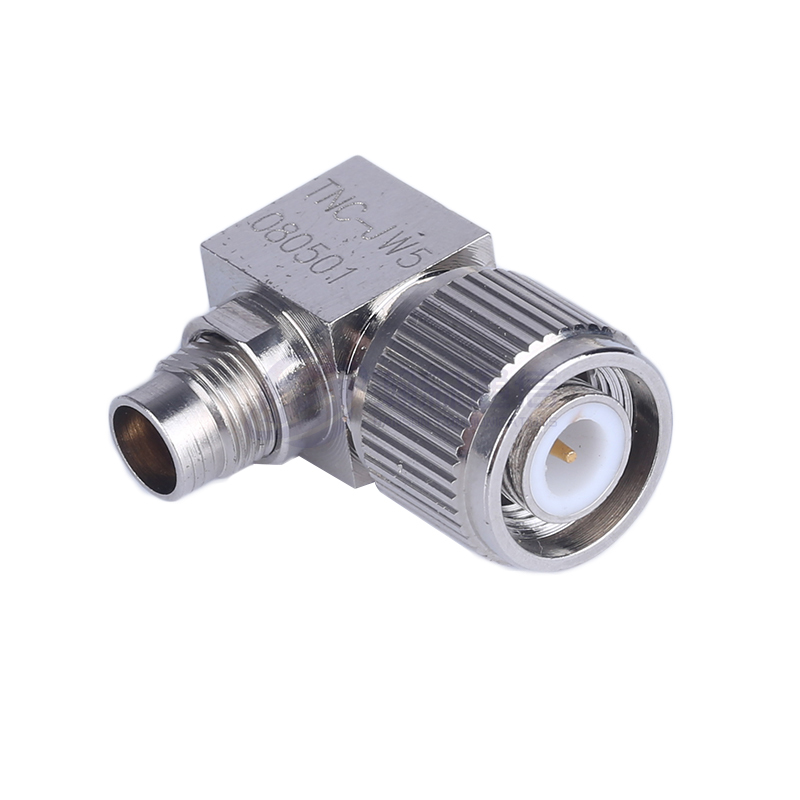

TNC-JW5

Modell	Kabeltype
TNC-JW5	SYV-50-3-4,SFCJ-50-3-51,RG142
TNC-JW7	SYV-50-5-1, SFCJ-50-5-51
TNC-JW10	SYV-50-7-2,SFCJ-50-7-51

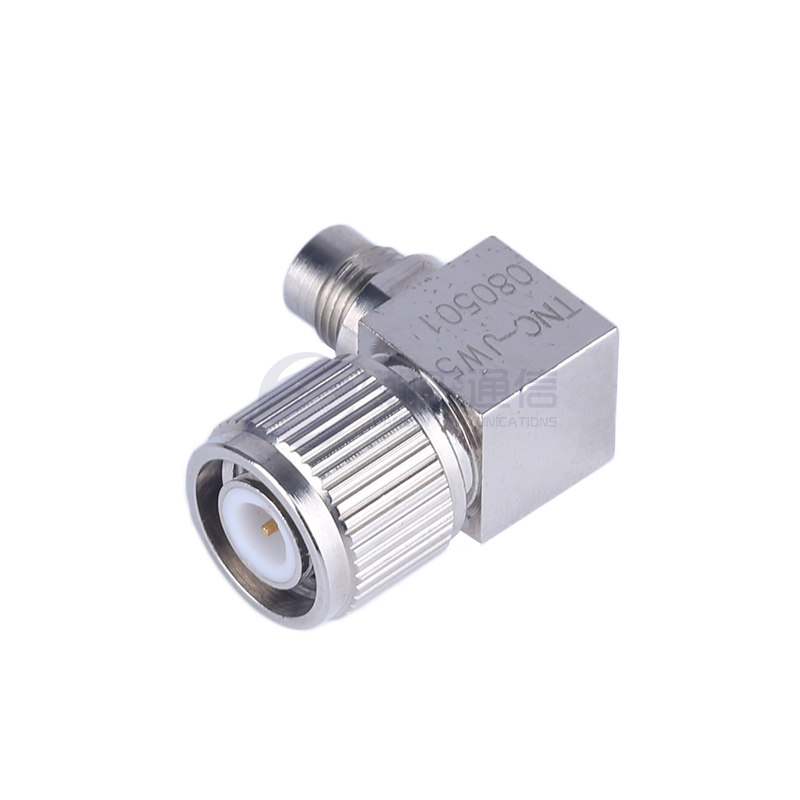

TNC-JW5-1

Modell Kabeltype

TNC-JW5-1 SYV-50-3-4,SFCJ-50-3-51,RG142

TNC-K5

Modell	Kabeltype	L
TNC-K5	SYV-50-3-4, SFCJ-50-3-51, RG142	31
TNC-(J)5	SYV-50-3-4, SFCJ-50-3-51, RG142	31
TNC-K7	SYV-50-5-1, SFCJ-50-5-51	33
TNC-K10	SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51	33

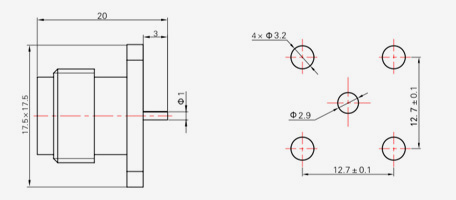

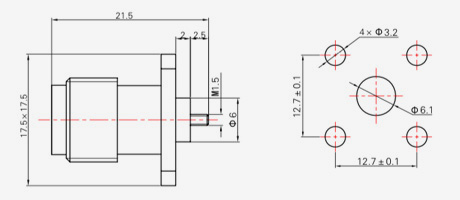

TNC-KFD1
TNC-KFD4
