OEM SMP hermetisk forseglet kobling Leverandør
SMP hermetisk forseglet kobling
Beskrivelse:
SMP-J type hermetisk RF koaksial kontakt har egenskapene til hermetisk emballasje og kan pakkes og sveises på rørskallet eller enhetspanelet. Skallet og den indre lederen til dette produktet er laget av Kovar-legeringsmateriale, og overflaten kan være belagt med hardt gull eller mykt gull; isolasjonsmediet er laget av glass sintret ved høy temperatur, og dielektrisitetskonstanten er ca. 4. Det har fordelene med liten størrelse, lett vekt, hermetisk forsegling, høy pålitelighet, etc. Det brukes mest i anledninger med forseglingskrav eller spesielle krav til produktvolum og vekt, og er egnet for intensiv installasjon.
Grunnleggende struktur:

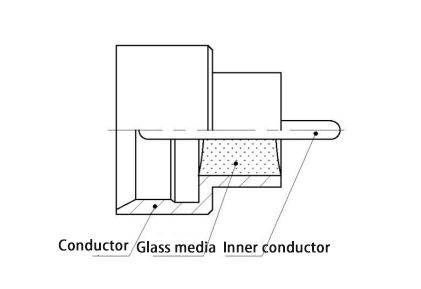

SMP-J-type luftforseglet RF-koaksialkontakt består vanligvis av tre deler: ytre leder, glassmedium og indre leder, og den grunnleggende strukturen er vist i figuren.
Når den eksponerte delen av den indre lederen til produktet er forbundet med innsetting eller overflatesveising, kan endeflaten til den indre lederen produseres som et sfærisk hode; når den eksponerte delen av den indre lederen til produktet er forbundet ved liming, kan endeflaten til den indre lederen produseres som et flatt hode eller siden av den eksponerte delen av den indre lederen kan freses.
De viktigste tekniske parameterne:
| Elektriske egenskaper | ||||
| Karakteristisk impedans | 50Ω | Frekvensområde | DC~40GHz | |
| Dielektrisk motstandsdyktig spenning | 500 Vrms | Isolasjonsmotstand | 2000 millioner Ω | |
| Spenning VSWR | <1,4 | Innsettingstap | ≤0,05 √f dB(GHz) | |
| Materiale og mekaniske, miljømessige egenskaper | ||||
| Foringsrør | Lavbar legering/gullbelagt | Pinner | Plugg Thorium | Delegerbar legert gullbelegg |
| Isolasjonsmedium | Glass | Koblingens holdbarhet | Full sperring | ≥100 ganger |
| Lekkasjerate | ≤1,01325×10 ⁹ Pa ·m³/s | Begrenset fengsel | ≥500 ganger | |
| Driftstemperatur | -65℃~165℃ | Glatt boring | ≥1000 ganger | |
Grensesnittdimensjoner:
SMP-J-type luftforseglede RF-koaksiale kontakter har tre grensesnittformer: full escapement, halv escapement og lett hull. Ved navngivning av modellen betyr F full escapement, L betyr halv escapement, og S betyr lett hull. Grensesnittdimensjonene er delt inn i standard grensesnittdimensjoner og korte grensesnittdimensjoner, som begge kan kombineres med plugger av typen SMP-K.

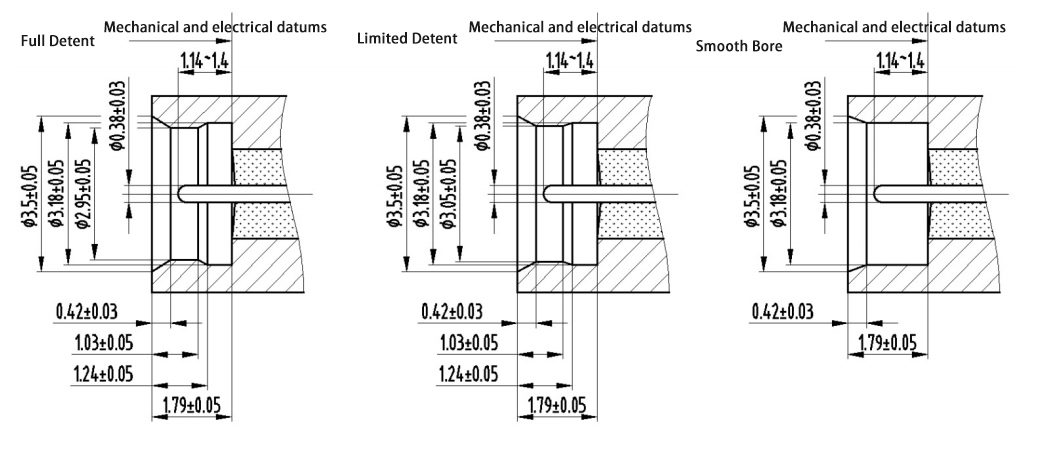

Standard grensesnittstørrelse:

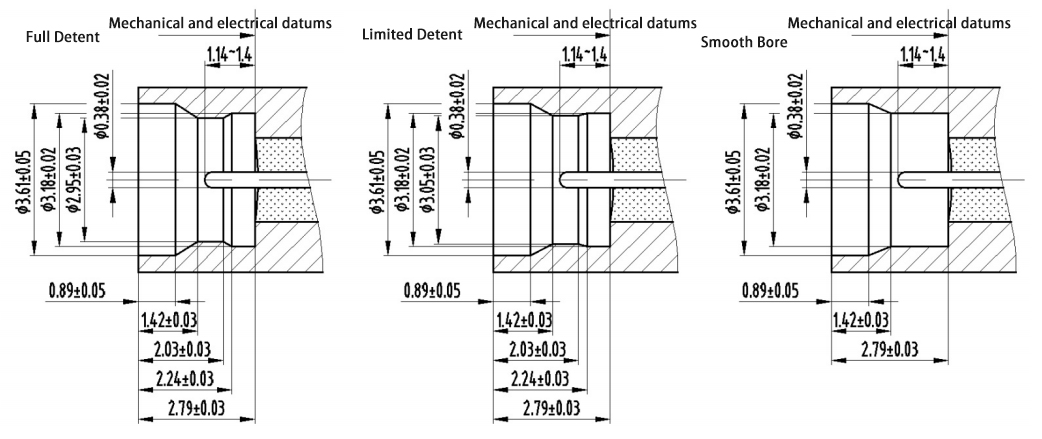

Kort grensesnittstørrelse:
SMP SERIE
-

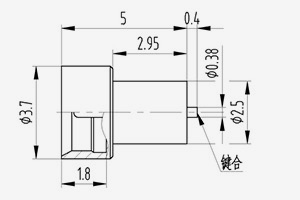

SMP(M)-JYD3S
Modell Merknader SMP(M)-JYD3S Glatt boring -

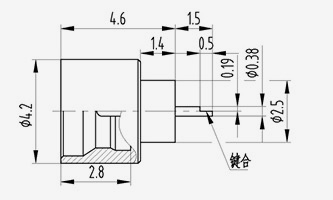

SMP(M)-JYD6L
Modell Merknader SMP(M)-JYD6L Begrenset sperring -

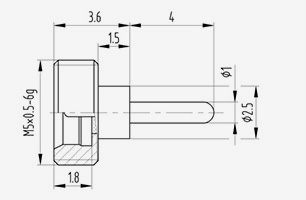

SMP(M)-JYD12L
Modell Merknader SMP(M)-JYD12L Full sperre -

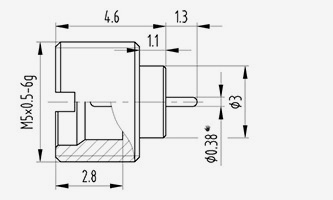

SMP(M)-JYD13F
Modell Merknader SMP(M)-JYD13F Full sperre -
SMP(M)-JYD14L
Modell Merknader SMP(M)-JYD14L Begrenset sperring -
SMP(M)-JYD17S
Modell Merknader SMP(M)-JYD17S Glatt boring -
SMP(M)-JYD19L
Modell Merknader SMP(M)-JYD19L Begrenset sperring -
SMP(M)-JYD22S
Modell Merknader SMP(M)-JYD22S Begrenset sperring -
SMP(M)-JYD23S
Modell Merknader SMP(M)-JYD23S Begrenset sperring -
SMP(M)-JYD24S
Modell Merknader SMP(M)-JYD24S Begrenset sperring -
SMP(M)-JYD25L
Modell Merknader SMP(M)-JYD25L Begrenset sperring -
SMP(M)-JYD26L
Modell Merknader SMP(M)-JYD26L Begrenset sperring -
SMP(M)-JYD27L
Modell Merknader SMP(M)-JYD27L Begrenset sperring -
SMP(M)-JYD28L
Modell Merknader SMP(M)-JYD28L Begrenset sperring -
SMP(M)-JYD29L
Modell Merknader SMP(M)-JYD29L Begrenset sperring -
SMP(M)-JYD30L
Modell Merknader SMP(M)-JYD30L Begrenset sperring -
SMP(M)-JYD31L
Modell Merknader SMP(M)-JYD31L Begrenset sperring -
SMP(M)-JYD32F
Modell Merknader SMP(M)-JYD32F Begrenset sperring -
SMP(M)-JYD33L
Modell Merknader SMP(M)-JYD33L Begrenset sperring -
SMP(M)-JYD34L
Modell Merknader SMP(M)-JYD34L Begrenset sperring -
SMP(M)-JYD35L
Modell Merknader SMP(M)-JYD35L Begrenset sperring -
SMP(M)-JYD37L
Modell Merknader SMP(M)-JYD37L Begrenset sperring -
SMP(M)-JYD41L
Modell Merknader SMP(M)-JYD41L Begrenset sperring -
SMP(M)-JYD42S
Modell Merknader SMP(M)-JYD42S Begrenset sperring -
SMP(M)-JYD43L
Modell Merknader SMP(M)-JYD43L Begrenset sperring -
SMP(M)-JYD44L
Modell Merknader SMP(M)-JYD44L Begrenset sperring -
SMP(M)-JYD45L
Modell Merknader SMP(M)-JYD45L Begrenset sperring -
SMP(M)-JYD46L
Modell Merknader SMP(M)-JYD46L Begrenset sperring -
SMP(M)-JYD47L
Modell Merknader SMP(M)-JYD47L Begrenset sperring -
SMP(M)-JYD48L
Modell Merknader SMP(M)-JYD48L Begrenset sperring -
SMP(M)-JYD49L
Modell Merknader SMP(M)-JYD49L Begrenset sperring -
SMP(M)-JYD50S
Modell Merknader SMP(M)-JYD50S Glatt boring -
SMP(M)-JYD51L
Modell Merknader SMP(M)-JYD51L Begrenset sperring -
SMP(M)-JYD52S
Modell Merknader SMP(M)-JYD52S Glatt boring -
SMP(M)-JYD53L
Modell Merknader SMP(M)-JYD53L Begrenset sperring -
SMP(M)-JYD54S
Modell Merknader SMP(M)-JYD54S Glatt boring -
SMP(M)-JYD55L
Modell Merknader SMP(M)-JYD55L Begrenset sperring -
SMP(M)-JYD57S
Modell Merknader SMP(M)-JYD57S Glatt boring -
SMP(M)-JYD80L
Modell Merknader SMP(M)-JYD80L Begrenset sperring -
SMP(M)-JYD81L
Modell Merknader SMP(M)-JYD81L Begrenset sperring -
SMP(M)-JYD82L
Modell Merknader SMP(M)-JYD82L Begrenset sperring -
SMP(M)-JYD83F
Modell Merknader SMP(M)-JYD83F Full sperre -
SMP(M)-JYD84S
Modell Merknader SMP(M)-JYD84S Glatt boring -
SMP(M)-JYD85S
Modell Merknader SMP(M)-JYD85S Glatt boring -
SMP(M)-JYD86L
Modell Merknader SMP(M)-JYD86L Begrenset sperring -
SMP(M)-JYD87S
Modell Merknader SMP(M)-JYD87S Glatt boring -
SMP(M)-JYD88L
Modell Merknader SMP(M)-JYD88L Begrenset sperring -
SMP(M)-JYD89L
Modell Merknader SMP(M)-JYD89L Begrenset sperring -
SMP(M)-JYD90L
Modell Merknader SMP(M)-JYD90L Begrenset sperring -
SMP(M)-JYD91L
Modell Merknader SMP(M)-JYD91L Begrenset sperring -
SMP(M)-JYD92L
Modell Merknader SMP(M)-JYD92L Begrenset sperring -
SMP(M)-JYD93S
Modell Merknader SMP(M)-JYD93S Glatt boring -
SMP(M)-JYD94L
Modell Merknader SMP(M)-JYD94L Begrenset sperring -
SMP(M)-JYD95L
Modell Merknader SMP(M)-JYD95L Begrenset sperring -
SMP(M)-JYD96L
Modell Merknader SMP(M)-JYD96L Begrenset sperring -
SMP(M)-JYD97S
Modell Merknader SMP(M)-JYD97S Glatt boring -
SMP(M)-JYJ1S
Modell Merknader SMP(M)-JYJ1S Glatt boring
