OEM SMA RF Coaxial Connector Supplier

Ningbo Hanson Communication Technology Co., Ltd. Hjem / Produkter / RF koaksial kontakt / SMA-kontakt

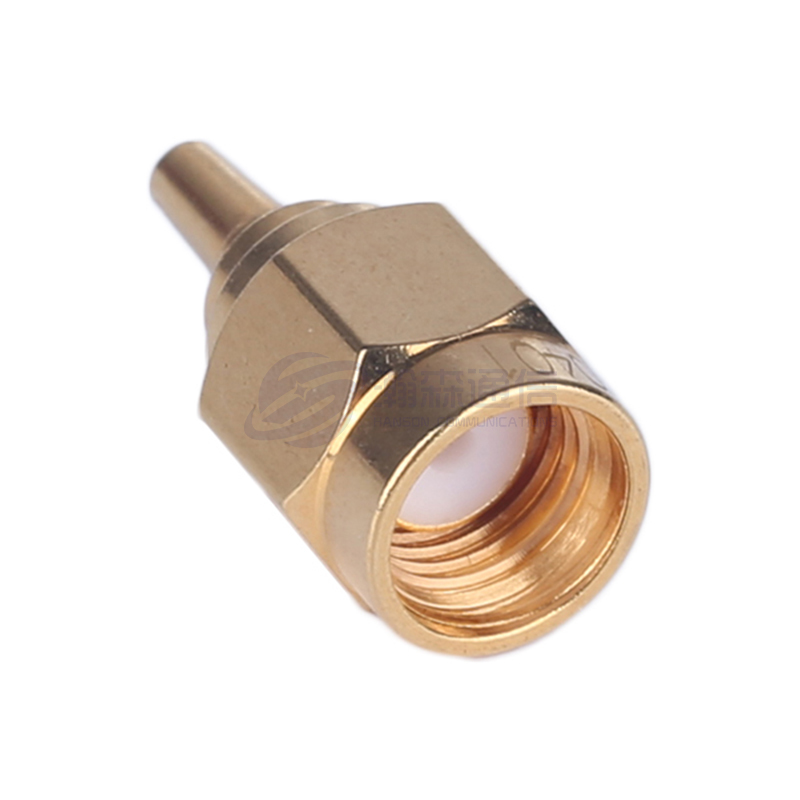

SMA-kontakt

Beskrivelse:

SMA RF-koaksialkontakt er en RF-koaksialkontakt med en gjenget koblingsmekanisme utviklet og produsert i henhold til den amerikanske militærstandarden MIL-C-39012. Den har fordelene med liten størrelse, bred båndbredde, utmerket mekanisk og elektrisk ytelse og høy pålitelighet. Det er en av de mest brukte RF-kontaktene. Det er mye brukt i mikrobølgekommunikasjon, romfart, våpensystemer, mikrobølgemålingsutstyr og andre felt.

Parameter:

Hoved tekniske spesifikasjoner:
◆ Karakteristisk impedans: 50Ω
◆ Frekvensområde: DC–26,5 GHz
◆ Isolasjonsmotstand: ≥5000MΩ
◆ Dielektrisk tålespenning: 1000V(rms)
◆ Spenning stående bølgeforhold (VSWR): ≤1,25
◆ Paringssykluser: 500 ganger

Spørre

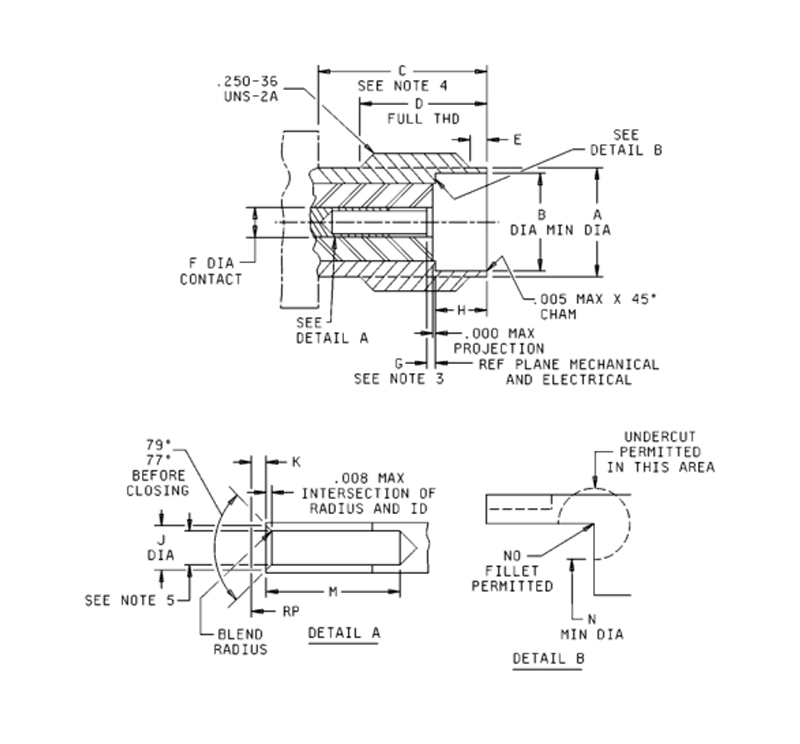

  • SMEN hann-/pluggkontakt-grensesnittmål

Dim.
Ltr. 		Tommer (mm)
Min. Maks.
EN .255(6,48) ------
B ------ .1808(4,59)
C ------ .135(3,43)
D .130(3.30) ------
E .015(0,38) .045(1,14)
F 0,0355(0,90) .0370(0,94)
G ------ .012(0,30)
H ------ .100(2,54)
J 0,000 (0,00) ------
K 0,050(1,27) ------

Merknader:
1. Mål er i tommer.
2. Metriske ekvivalenter er kun gitt for informasjon.
3. Koblingsgrensesnitt (etter sammenkobling) skal holdes fri for støv og fuktighet.
4. Kan strekke seg over hele koblingsmutterens lengde.



  • SMA-hunn-/jackkontaktgrensesnittmål

Dim.
Ltr. 		Tommer (mm)
Min. Maks.
EN .208 (5.28) .216(5,49)
B .1810(4,60) ------
C .218(5,54) ------
D .170(4,32) ------
E 0,15(0,38) .045(1,14)
F .049(1,24) .051(1,30)
G 0,000 (0,00) .010(0,25)
H .074(1,88) 0,078(1,98)
J .043(1,09) .047(1,19)
K 0,000 (0,00) .010(0,25)
M .105(2,67) ------
N .168 (4,27) ------

Merknader:
1. Mål er i tommer.
2. Metriske ekvivalenter er kun til informasjon.
3. Tidligere kvalifiserte deler som bruker en 0,030 tommer (0,76) maksimal kontaktresesjon er ikke akseptabelt for myndighetenes bruk. Det bør utvises forsiktighet for å avgjøre om en .030 resesjonsdesign brukes under vedlikehold og utskifting av deler.
4. Klaring for sammenkoblingsmutter.
5. Dimensjon for å møte VSWR, sammenkoblingsegenskaper og koblingsholdbarhet når den er parret med en
.0355/-.0370 tommers diameter pinne.

SMA SERIES

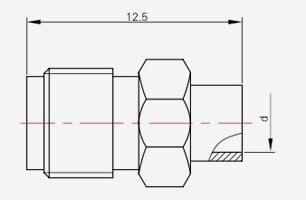

  • SMA-JB1
    SMA-JB1
    Modell Kabelmodell d L
    SMA-JB1 SFT-50-1,670-047 Φ1.2 12.5
    SMA-JB2 SFT-50-2,670-086 Φ2.2 11.2
    SMA-JB3 SFT-50-3,670-141 Ф3,6 12.0
  • SMA-JB3A
    SMA-JB3A
    Modell Kabelmodell
    SMA-JB3A SFT-50-3,670-141
  • SMA-JB3E
    SMA-JB3E
    Modell Kabelmodell
    SMA-JB3E SFT-50-3,670-141
  • SMA-JWB2
    SMA-JWB2
    Modell Kabelmodell d L
    SMA-JWB2 SFT-50-2,670-086 Φ2.2 15.6
    SMA-JWB3 SFT-50-3,670-141 Φ3,6 16
  • SMA-KB2
    SMA-KB2
    Modell Kabelmodell d
    SMA-KB2 SFT-50-2,670-086 Φ2.2
    SMA-KB3 SFT-50-3,670-141 Φ3,6
  • SMA-J5
    SMA-J5
    Modell Kabelmodell
    SMA-J5 SYV-50-3,RG142,
    SFCJ-50-3-51
    SMA-J5C
  • SMA-(K)5
    SMA-(K)5
    Modell Kabelmodell
    SMA-(K)5 SYV-50-3,RG142,
    SFCJ-50-3-51

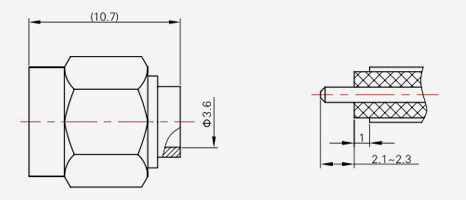

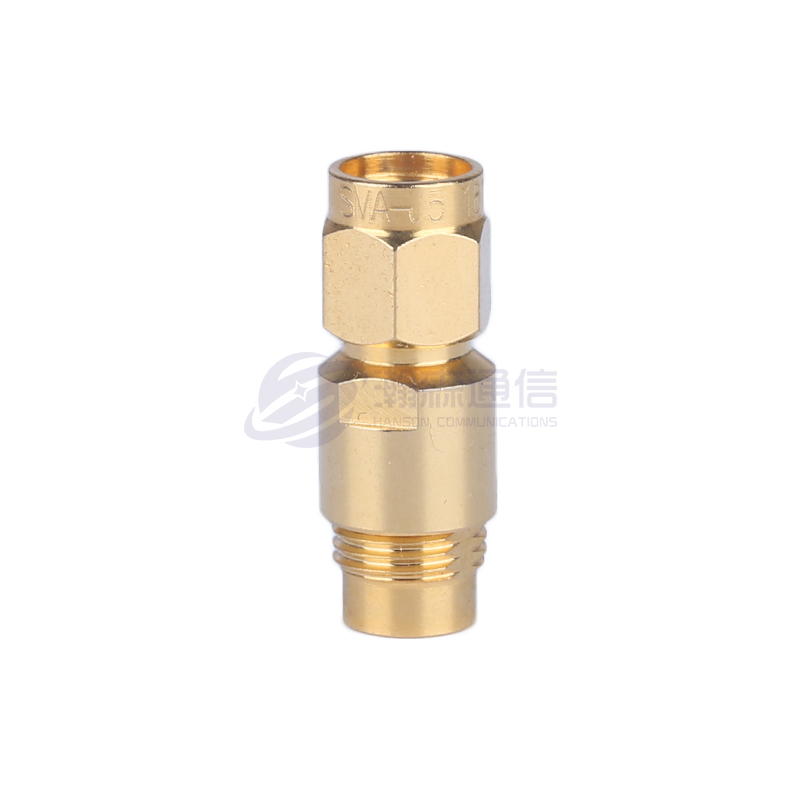

  • SMA-J5.3
    SMA-J5.3
    Modell Kabelmodell
    SMA-J5.3 32055,205,GNB-415
  • SMA-JW2
    SMA-JW2
    Modell Kabelmodell
    SMA-JW2 SYV-50-1
    SMA-JW3 SYV-50-2-1,RG316
    SMA-JW4 SYV-50-2-2
    SMA-JW5 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-JW5-1
    SMA-JW5-1
    Modell Kabelmodell
    SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-KFB2
    SMA-KFB2
    Modell Kabelmodell d
    SMA-KFB2 SFT-50-2,670-086 Φ2.2
    SMA-KFB3 SFT-50-3,670-141 Φ3,6
  • SMA-KFB2-1
    SMA-KFB2-1
    Modell Kabelmodell d
    SMA-KFB2-1 SFT-50-2,670-086 Φ2.2
    SMA-KFB3-1 SFT-50-3,670-141 Φ3,6
  • SMA-KYB2
    SMA-KYB2
    Modell Kabelmodell d
    SMA-KYB2 SFT-50-2,670-086 Φ2.2
    SMA-KYB3A SFT-50-3,670-141 Φ3,6
  • SMA-KYB3
    SMA-KYB3
    Modell Kabelmodell d
    SMA-KYB3 SFT-50-3,670-141 Φ3,6
  • SMA-J2
    SMA-J2
    Modell Kabelmodell
    SMA-J2 SYV-50-1
    SMA-J3 SYV-50-2-1,RG316
    SMA-J4 SYV-50-2-2
  • SMA-K2
    SMA-K2
    Modell Kabelmodell
    SMA-K2 SYV-50-1
    SMA-K3 SYV-50-2-1,RG316
  • SMA-K5
    SMA-K5
    Modell Kabelmodell
    SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51
    SMA-K5C
  • SMA-(J)5
    SMA-(J)5
    Modell Kabelmodell
    SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51
  • SMA-KF2
    SMA-KF2
    Modell Kabelmodell
    SMA-KF2 SYV-50-1
    SMA-KF3 SYV-50-2-1,RG316
  • SMA-KY2
    SMA-KY2
    Modell Kabelmodell
    SMA-KY2 SYV-50-1
    SMA-KY3 SYV-50-2-1,RG316
    SMA-KY5 SYV-50-3,RG142,SFCJ-50-3-51

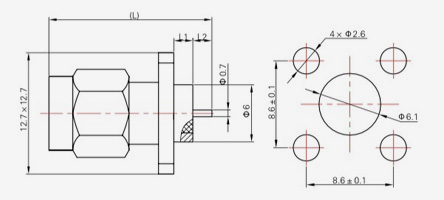

  • SMA-JFD1
    SMA-JFD1
    Modell L L1 L2
    SMA-JFD1 18 3 2
    SMA-JFD30 18 3 1.5
    SMA-JFD95 19 4 2
  • SMA-JFD2
    SMA-JFD2
    Modell L L1 L2 d
    SMA-JFD2 18 3 2 Φ0,7
    SMA-JFD31 18.5 3 2.5 Φ1,0
    SMA-JFD59 25 3 9 Φ1,0

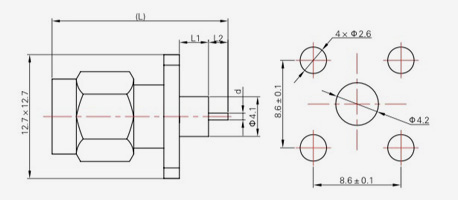

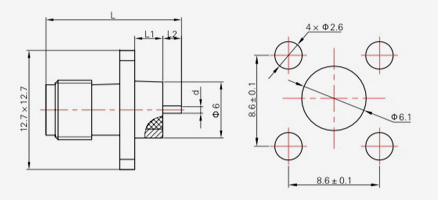

  • SMA-JFD4
    SMA-JFD4
    Modell L L1 L2 d
    SMA-JFD4 32 8 11 Φ1,27
    SMA-JFD5 18 3 2 Φ1.0
    SMA-JFD13 25 8 4 Φ1,27
    SMA-JFD58 29.2 15 2 Φ1,27

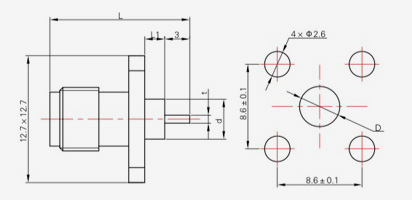

  • SMA-JFD6
    SMA-JFD6
    Modell L L1 L2 d
    SMA-JFD6 32 8 11 Φ1,27
    SMA-JFD7 25 8 4 Φ1,27
    SMA-JFD8 31 15 3 Φ1,27
    SMA-JFD9 18.2 3 2 Φ1,27
  • SMA-KFD3
    SMA-KFD3
    Modell L L1 L2 d
    SMA-KFD3 27.5 15 3 Φ1,27
    SMA-KFD4 33.5 21 3 Φ1,27
    SMA-KFD8 18.5 6 3 Φ1,27
    SMA-KFD9 24.5 12 3 Φ1,27
    SMA-KFD16 20.5 8 3 Φ1,27
    SMA-KFD21 15.5 2 4 Φ1,27
    SMA-KFD24 22.5 10 3 Φ1,27
    SMA-KFD33 17.5 5 3 Φ1,7
  • SMA-KFD3
    SMA-KFD3
    Modell L L1 L2 d
    SMA-KFD46 16.5 4 3 Φ1,27
    SMA-KFD52 16.5 2 5 Φ1,0
    SMA-KFD53 20.5 6 5 Φ1,0
    SMA-KFD87 15 3 2.5 Φ0,7
    SMA-KFD133 15.5 4 2 Φ0,7
    SMA-KFD146 22.3 7 5 Φ1,0
    SMA-KFD147 18.5 4 5 Φ1,0
  • SMA-KFD5
    SMA-KFD5
    Modell L L1 L2 d
    SMA-KFD5 15.5 4 2 Φ1,27
    SMA-KFD6 22.5 8 5 Φ0,7
    SMA-KFD7 20.5 8 3 Φ1,27
    SMA-KFD18 16 4 1.5 Φ0,5
    SMA-KFD20 18.5 6 3 Φ1,27
    SMA-KFD22 27.5 15 3 Φ1,27
    SMA-KFD23 14.1 4 0.6 Φ0,4
    SMA-KFD30 33.5 21 3 Φ1,27
    SMA-KFD43 21.5 4 8 Φ1,27
    SMA-KFD47 14 2 2.5 Φ1
  • SMA-KFD5
    SMA-KFD5
    Modell L L1 L2 d
    SMA-KFD61 16.5 4.5 2 Φ1,27
    SMA-KFD62 17 3.5 4 Φ1,27
    SMA-KFD63 19.5 3.5 4 Φ1,27
    SMA-KFD64 18 3.5 5 Φ1,27
    SMA-KFD65 19 4.5 5 Φ1,27
    SMA-KFD66 20.5 4.5 6.5 Φ1,27
    SMA-KFD71 15.5 4 2 Φ0,7
    SMA-KFD122 21.5 6 6 Ф1.2
    SMA-KFD123 14.5 2 3 Φ1.2
    SMA-KFD144 19.5 9 1 Φ1.0
    SMA-KFD177 20.5 8 3 Φ1,27
  • SMA-KFD11
    SMA-KFD11
    Modell L L1 L2 d
    SMA-KFD11 14.5 3 2 Φ0,5
    SMA-KFD29 16.5 5 2 Φ0,7
    SMA-KFD75 22.5 4 9 Φ0,7
    SMA-KFD76 14.5 3 2 Φ0,7
    SMA-KFD79 27.5 2 16 Φ1,0
    SMA-KFD95 15.5 4 2 Φ0,7
    SMA-KFD126 17.7 3 5.2 Φ1,0
    SMA-KFD127 22.5 3 10 Φ1,0
    SMA-KFD132 15.5 4 2 Φ1,0
    SMA-KFD140 18.5 5 4 Φ1,0
  • SMA-KFD31
    SMA-KFD31
    Modell L L1 L2 d
    SMA-KFD31 15 3 2.5 Φ1,0
    SMA-KFD32 21.5 3 9 Φ1,0
    SMA-KFD34 17.5 3 5 Φ1
    SMA-KFD80 16.5 3 4 Φ0,7
    SMA-KFD100 16.5 5 2 Φ0,7
    SMA-KFD101 15.5 4 2 Φ0,7
    SMA-KFD102 14.5 3 2 Φ0,7
    SMA-KFD130 21.5 3 9 Φ0,7
    SMA-KFD131 15.5 4 2 Φ1,0
    SMA-KFD134 17 5 2.5 Φ0,7
    SMA-KFD136 19.5 4 6 Φ1
    SMA-KFD163 18.7 3.2 5 Φ1,0
  • SMA-KFD81
    SMA-KFD81
    Modell d
    SMA-KFD81 M1
    SMA-KFD109 M1.6
  • SMA-KFD119
    SMA-KFD119
    Modell L L1 L2 d
    SMA-KFD119 17 6.5 1 Φ3.0
    SMA-KFD121 18 6.5 2 Φ3.0
    SMA-KFD141 17.5 4 4 Φ3.2
    SMA-KFD142 18.3 7.8 1 Φ3.0
    SMA-KFD149 17.5 3 5 Φ3.0
  • SMA-KWFD3
    SMA-KWFD3
    Modell L L1 L2 d D
    SMA-KWFD3 26.7 11 4.5 Φ1,27 Φ4.1
    SMA-KWFD4 24.2 8 5 Φ1.0 Φ3.2
    SMA-KWFD5 24.2 8 5 Φ0,7 Φ4.1
    SMA-KWFD6 21.2 5 5 Φ0,7 Φ4.1
    SMA-KWFD7 24.2 3 10 Φ0,7 Φ4.1
    SMA-KWFD8 21.3 5 5 Φ0,7 Φ4.1
    SMA-KWFD9 16.2 3 2 Φ0,7 Φ4.1
    SMA-KWFD12 15.2 2 2 Φ0,7 Φ4.1
    SMA-KWFD49 25.2 5 9 Φ0,17 Φ4.1

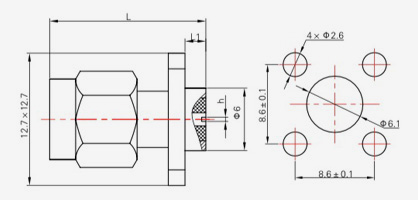

  • SMA-JFD11
    SMA-JFD11
    Modell L L1 h
    SMA-JFD11 14 1 0.2
    SMA-JFD17 16 3 0.4
    SMA-JFD18 14 1 0.3
    SMA-JFD19 14 1 0.4
    SMA-JFD20 14 1 0.5
    SMA-JFD24 15 2 0.4

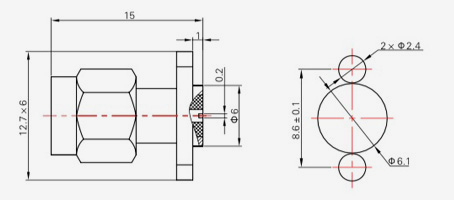

  • SMA-JFD12
    SMA-JFD12
    Modell L h
    SMA-JFD12 13.1 0.4
    SMA-JFD14 13.1 0.55
  • SMA-KFD145
    SMA-KFD145
    Modell L L1 L2
    SMA-KFD145 22.3 7.8 5
    SMA-KFD151 21 2.5 9
    SMA-KFD161 20.5 6.5 5
    SMA-KFD162 17.5 3 5
  • SMA-KWF
    SMA-KWF
    Modell L L1
    SMA-KWF 14.6 3.3
    SMA-KWFD10 13.3 2
  • SMA-JFD16
    SMA-JFD16
    Modell h
    SMA-JFD16 0.2
    SMA-JFD21 0.3
    SMA-JFD22 0.4
    SMA-JFD23 0.5
  • SMA-KFD26
    SMA-KFD26
    Modell h
    SMA-KFD26 0.2
    SMA-KFD27 0.4
    SMA-KFD110 0.3
    SMA-KFD111 0.5
  • SMA-KFD112
    SMA-KFD112
    Modell h
    SMA-KFD112 0.2
    SMA-KFD113 0.3
    SMA-KFD114 0.4
    SMA-KFD115 0.5

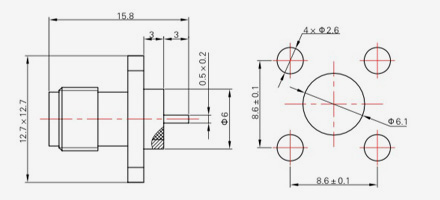

  • SMA-KFD10
    SMA-KFD10
    Modell L L1 t
    SMA-KFD10 15.8 3 0,5×0,2
    SMA-KFD14 16.5 4 0,5×0,2
    SMA-KFD35 14.5 2 1,27×0,2

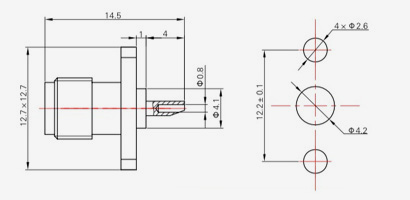

  • SMA-KFD13
    SMA-KFD13
    Modell L L1 t d D
    SMA-KFD13 16 4 0,5×0,2 Φ4.1 Φ4.2
    SMA-KFD14 15.2 3.2 0,5×0,2 Φ4.1 Φ4.2
    SMA-KFD35 15 3 1,27×0,2 Φ4.1 Φ4.2
    SMA-KFD45 14.4 2.4 0,5×0,2 Φ4.1 Φ4.2
    SMA-KFD68 15.2 3.2 0,5×0,2 Φ2.1 Φ2.2
    SMA-KFD73 16 4 1,27×0,2 Φ4.1 Φ4.2
  • SMA-KFD39
    SMA-KFD39
    Modell t
    SMA-KFD39 0,5×0,2
    SMA-KFD149 1,27×0,2
  • SMA-JFD40
    SMA-JFD40
    Modell d D
    SMA-JFD40 Φ0,5 Φ3.0
    SMA-JFD41 Φ0,45 Φ2.8
    SMA-JFD42 Φ0,38 Φ2.5
    SMA-JFD44 Φ0,3 Φ2.0
  • SMA-JFD48
    SMA-JFD48
    Modell d D
    SMA-JFD48 Φ0,5 Φ3.0
    SMA-JFD55 Φ0,45 Φ2.8
    SMA-JFD56 Φ0,38 Φ2.5
    SMA-JFD57 Φ0,3 Φ2.0
  • SMA-KFD40
    SMA-KFD40
    Modell d D
    SMA-KFD40 Ф0,5 Φ3.0
    SMA-KFD41 Φ0,45 Φ2.8
    SMA-KFD42 Φ0,38 Φ2.5
    SMA-KFD44 Φ0,3 Φ2.0
  • SMA-KFD48
    SMA-KFD48
    Modell d D
    SMA-KFD48 Φ0,5 Φ3.0
    SMA-KFD55 Φ0,45 Φ2,8
    SMA-KFD56 Φ0,38 Φ2.5
    SMA-KFD57 Φ0,3 Φ2.0
    SMA-KFD152 Φ0,4 Φ2,8
  • SMA-KHD
    SMA-KHD
    Modell L
    SMA-KHD 13.5
    SMA-KHD10 18.5

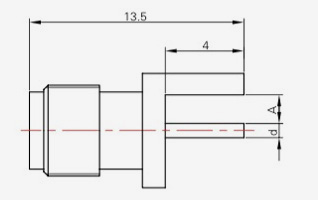

  • SMA-KHD1
    SMA-KHD1
    Modell EN d
    SMA-KHD1 1.2 Φ1,27
    SMA-KHD2 1.5 Φ1,27
    SMA-KHD3 2 Φ1,27
    SMA-KHD4 0.5 Φ1,27
    SMA-KHD5 0.8 Φ1,27
    SMA-KHD6 1 Φ1,27
    SMA-KHD8 1.6 Φ0,8
    SMA-KHD9 1.6 Φ1,27
    SMA-KHD11 1 Φ0,5
  • SMA-JWF
    SMA-JWF
  • SMA-KF1
    SMA-KF1
  • SMA-KFD17
    SMA-KFD17
  • SMA-KFD150
    SMA-KFD150
  • SMA-KWF1
    SMA-KWF1
  • SMA-KYD
    SMA-KYD
  • SMA-JFD3
    SMA-JFD3
  • SMA-JFD61
    SMA-JFD61
  • SMA-KFD19
    SMA-KFD19
  • SMA-KFD36G
    SMA-KFD36G
  • SMA-KFD51
    SMA-KFD51
  • SMA-KFD125
    SMA-KFD125
  • SMA-KFD135
    SMA-KFD135
  • SMA-KWFD2-1
    SMA-KWFD2-1
  • SMA-KWFD2-2
    SMA-KWFD2-2
  • SMA-KFD154
    SMA-KFD154
  • SMA-KFD158
    SMA-KFD158
  • SMA-KWFD2
    SMA-KWFD2
  • SMA-JFD26
    SMA-JFD26
  • SMA-JFD124
    SMA-JFD124
  • SMA-KFD124
    SMA-KFD124
  • SMA-KFD143
    SMA-KFD143
  • SMA-JFD15
    SMA-JFD15
  • SMA-JFD25
    SMA-JFD25
  • SMA-JFD54
    SMA-JFD54
  • SMA-KFD54
    SMA-KFD54
  • SMA-KFD78
    SMA-KFD78
  • SMA-JHD
    SMA-JHD
  • SMA-KHD7
    SMA-KHD7
  • SMA-KWHD
    SMA-KWHD
  • SMA-KWHD4
    SMA-KWHD4
  • SMA-KWHD5
    SMA-KWHD5
