OEM N type RF Coaxial Connector Supplier

Ningbo Hanson Communication Technology Co., Ltd. Hjem / Produkter / RF koaksial kontakt / N-type RF koaksial kontakt

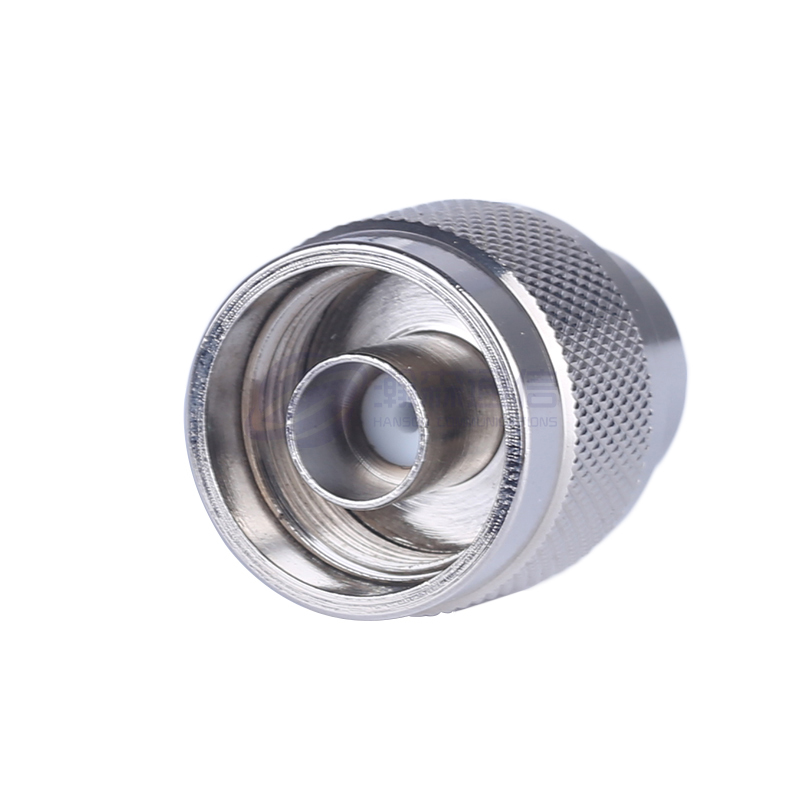

N-type RF koaksial kontakt

Beskrivelse:

N-type serie RF koaksial kontakt er en RF koaksial kontakt med en gjenget koblingsmekanisme utviklet og produsert i samsvar med den amerikanske militærstandarden MIL-C-39012. Den har egenskapene til bred båndbredde, god støtmotstand, høy pålitelighet og utmerket ytelse, og er mye brukt i mikrobølgekommunikasjon og målesystemer. Den karakteristiske impedansen til N-type serie RF koaksialkontakt produsert av vår fabrikk er delt inn i to typer: 50Ω og 75Ω.

Parameter:

Hoved tekniske spesifikasjoner:
◆ Karakteristisk impedans: 50Ω/75Ω
◆ Frekvensområde: DC-18GHz(50Ω)/DC-3GHz(75Ω)
◆ Isolasjonsmotstand: ≥5000MΩ
◆ Dielektrisk tålespenning: 1500V(rms)
◆ Spenning stående bølgeforhold (VSWR): ≤1,30
◆ Paringssykluser: 500 ganger

Spørre

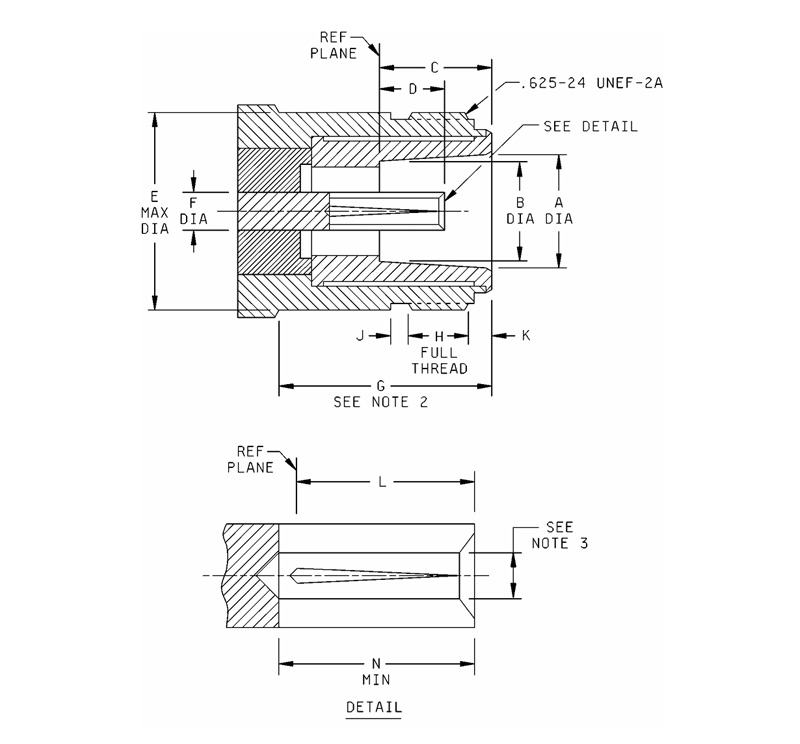

Dim
Ltr 		Tommer (mm)
Min. Maks.
EN .336 (8.53) .344 (8.74)
B .316 (8.03) .320 (8.13)
C .356 (9,04) .362 (9.19)
D .187 (4,75) .207 (5,26)
E ------- .627 (15.93)
F .119 (3,02) .124 (3.15)
G .422 (10.72) -------
H .172 (4,37) 0,220 (5,59)
J .047 (1,19) 0,077 (1,96)
K .047 (1,19) 0,077 (1,96)
L .187 (4,75) .207 (5,26)
N .210 (5,33) -------

Merknader:
1. Dette grensesnittet skal oppfylle målerkravene som spesifisert i
MIL-PRF-39o12/2.
2. ENvstand for sammenkoblingsmutter.
3. For å møte VSwR, parringsegenskaper, kontaktmotstand og
koblingens holdbarhet når den er sammenkoblet med en .063/.066 diameter pinne.

Dim
Ltr 		Tommer (mm)
Min. Maks.
EN 1,740 (44,20) 1,760 (44,70)
B 1,537 (39,04) 1,543 (39,19)
C 1,060 (26,92) 1,064 (27,03)
D .964 (24.49) .974 (24.74)
E .194 (4,93) .196 (4,98)
F .836 (21.23) .856 (21.74)
G .372 (9.45) .392 (9.96)
H .271 (6.88) .291 (7,39)
J 551 (14.00) .571 (14.50)
K .370 (9.40) .380 (9,65)
L 0,001 (0,03) 0,013 (0,33)

Merknader:
1. Dette grensesnittet skal oppfylle målerkravene som spesifisert i MIL-PRF-39012/44.

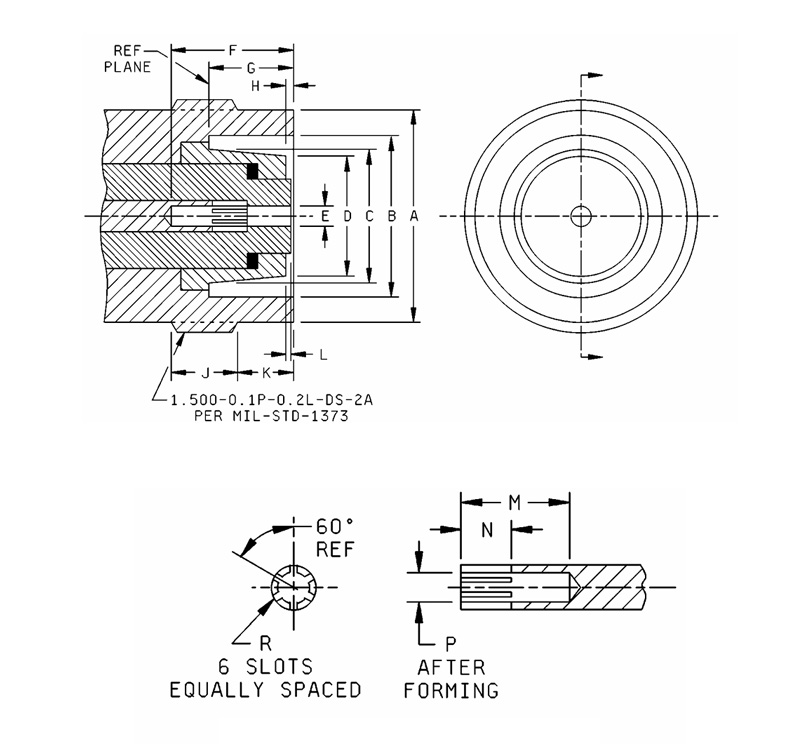

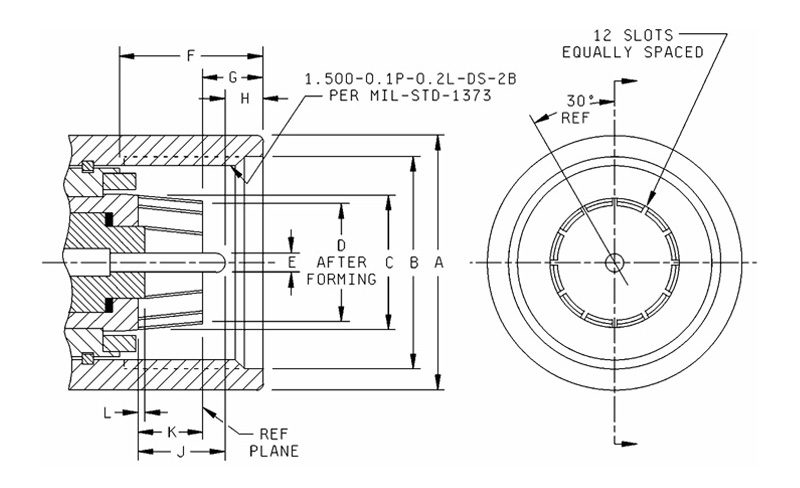

Dim
Ltr 		Tommer (mm)
Min. Maks.
EN 1,404 (35,66) 1,408 (35,76)
B 1.100 (27.94) 1,120 (28,45)
C 1.998 (50.75) 1.002 (25.45)
D 936 (23,77) .940 (23.88)
E .191 (4,85) .195 (4.95)
F .763 (19.38) .783 (19.89)
G .465 (11.81) .485 (12.32)
H .062 (1,57) Referanse
J .302 (7,67) .322 (8.18)
K .302 (7,67) .322 (8.18)
L 0,001 (0,03) 0,013 (0,33)
M .490 (12.45) .510 (12,95)
N .240 (6.10) 260 (6,60)
P .187 (4,75) .189 (4.80)
R 0,014 (0,36) 0,018 (0,46)

Merknader:
1. Dette grensesnittet skal oppfylle målerkravene som spesifisert i MIL-PRF-39012/45.

N SERIES

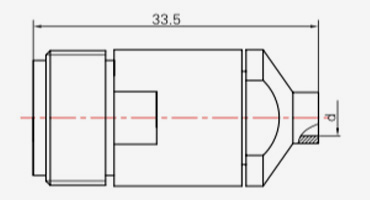

  • N-JB2
    N-JB2
    Modell Kabeltype d
    N-JB2 SFT-50-2,670-086 Φ2.2
    N-JB3 SFT-50-3,670-141 Ф3,6
  • N-JB3-1
    N-JB3-1
    Modell Kabeltype L
    N-JB3-1 SFT-50-3,670-141 17.6
    N-JB3A-1 SFT-50-3,670-141 16.5
  • N-KB3
    N-KB3
    Modell Kabeltype
    N-KB3 SFT-50-3,670-141
  • N-KFB3
    N-KFB3
    Modell Kabeltype
    N-KFB3 SFT-50-3,670-141
  • N-KYB3
    N-KYB3
    Modell Kabeltype
    N-KYB3 SFT-50-3,670-141
  • N-J3
    N-J3
    Modell Kabeltype
    N-J3 SYV-50-2-1,RG316
    N-J4 SYV-50-2-2
  • N-J5
    N-J5
    Modell Kabeltype L
    N-J5 SYV-50-3, RG142, SFCJ-50-3-51 33
    N-J5C SYV-50-3, RG142, SFCJ-50-3-51 33
    N-J7 SYV-50-5-1, SFCJ-50-5-51 36
    N-J10 SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 36
  • N-J5.3
    N-J5.3
    Modell Kabeltype
    N-J5.3 32055,205,GNB415
  • N-J311
    N-J311
    Modell Kabeltype
    N-J311 FFB311A
  • N-J10-1
    N-J10-1
    Modell Kabeltype
    N-J10-1 SFCJ-50-7-51
  • N-JW5
    N-JW5
    Modell Kabeltype
    N-JW5 SFCJ-50-3-51,SYV-50-3-4,RG142
    N-JW7 SFCJ-50-5-51, SYV-50-5-1
    N-JW10 SFCJ-50-7-51,SYV-50-7-2
  • N-JW8A
    N-JW8A
    Modell Kabeltype
    N-JW8A FFB311A,SYV-50-5
    N-JW12A SYV-75-3
    N-JW13A SYV-75-5
  • N-K3
    N-K3
    Modell Kabeltype
    N-K3 SYV-50-2-1,RG316
  • N-K5
    N-K5
    Modell Kabeltype L
    N-K5 SYV-50-3, RG142, SFCJ-50-3-51 36
    N-K7 SYV-50-5-1, SFCJ-50-5-51 38
    N-K10 SYV-50-7-1,SFCJ-50-7-51 38
  • N-KF5
    N-KF5
    Modell Kabeltype L
    N-KF5 SYV-50-3,RG142,SFCJ-50-3-51 36
    N-KF7 SYV-50-5-1, SFCJ-50-5-51 38
    N-KF10 SYV-50-7-1,SFCJ-50-7-51 38
  • N-KF3A
    N-KF3A
    Modell Kabeltype L
    N-KF3A SYV-50-2-1,RG316 33
    N-KF5A SYV-50-3-4,RG142 42
  • N-KY3Y
    N-KY3Y
    Modell Kabeltype
    N-KY3Y SYV-50-2-1,RG316

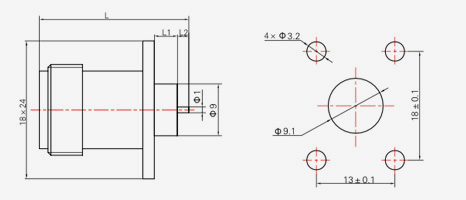

  • N-KFD
    N-KFD
    Modell L L1 L2
    KFD 26 4 2
    KFD2 31 6 5
    KFD15 30 6 4
    KFD16 28.5 6 2.5
    KFD17 28 6 2
    KFD18 29 5 4
    KFD19 29 4 5
    KFD20 33 4 9
  • N-KF
    N-KF
  • N-JFD1
    N-JFD1
  • N-JFD2
    N-JFD2
  • N-JFD3
    N-JFD3
  • N-JFD23
    N-JFD23
  • N-KFD1
    N-KFD1
  • N-KFD7
    N-KFD7
  • N-KFD11
    N-KFD11
  • N-KFD50
    N-KFD50
  • N-KFD-Z
    N-KFD-Z
  • N-KFD9
    N-KFD9
  • N-KFD14
    N-KFD14
