Hva er en RF-koaksialadapter?

1. RF koaksial adapter : Definisjon og arbeidsprinsipp
RF-koaksiale adaptere er nøkkelkomponenter i RF-teknikk, primært brukt til å koble til koaksialkabler og kontakter av forskjellige grensesnitttyper eller -størrelser, og sikrer lavt tap, høy stabilitet og impedanstilpasning under signaloverføring. De spiller en viktig rolle i trådløs kommunikasjon, testing og måling, romfart og forbrukerelektronikk, og løser grensesnittinkompatibiliteter mellom enheter samtidig som de sikrer høyfrekvent signalintegritet. RF-koaksiale adaptere tjener først og fremst til å endre tilkoblingsmetoder, konvertere grensesnitttyper eller tilpasse seg enheter med forskjellige frekvens- og impedanskrav.

Kjernestrukturen til en RF-koaksialadapter består av en ytre leder (et metallskall, vanligvis laget av gullbelagt messing eller aluminiumslegering), en indre leder (en ledende tapp i midten, ofte laget av gullbelagt kobber eller berylliumkobber), et isolasjonsmedium (som PTFE), og en spesifikk koblingsstruktur, som N-type (som, N-type). Den ytre lederen gir elektromagnetisk skjerming og mekanisk beskyttelse, mens den indre lederen overfører signalet, og isolasjonsmediet isolerer de indre og ytre lederne og opprettholder impedanstilpasning.

Ved RF-signaloverføring er driftsprinsippene til adapteren primært basert på kontinuerlig impedanstilpasning, elektromagnetisk feltbegrensning og modusundertrykkelse. Impedanstilpasning oppnås gjennom det nøye utformede forholdet mellom de indre og ytre lederdiametrene og den dielektriske konstanten til det dielektriske materialet, noe som sikrer at signaloverføring unngår refleksjoner forårsaket av impedansendringer (vanligvis målt av spenningens stående bølgeforhold (VSWR), med en ideell verdi på 1:1). Elektromagnetisk feltbegrensning er avhengig av skjermingseffekten til den ytre lederen, begrenser elektromagnetiske bølger til den indre lederen, og forhindrer signallekkasje og ekstern interferens. Videre undertrykker optimalisert strukturell design moduser av høyere orden (som TE/TM-moduser), og sikrer stabil overføring av hoved-TEM-modusen, og reduserer dermed signalforvrengning.

Ytelsen til RF-koaksiale adaptere bestemmes av flere nøkkelparametere, inkludert frekvensområde (f.eks. DC-18 GHz), impedans (vanligvis 50Ω eller 75Ω), spenningsstående bølgeforhold (VSWR), innsettingstap (energidempning under signaloverføring) og krafthåndtering (maksimal effekthåndtering). For eksempel, i 5G-kommunikasjonssystemer, må adaptere støtte høyfrekvensbånd (som 3,5 GHz eller millimeterbølge (28 GHz)) mens de opprettholder lavt innsettingstap for å forhindre signaldempning som påvirker kommunikasjonskvaliteten. I applikasjoner med høy effekt (som radar- eller kringkastingssystemer) blir krafthåndtering og varmeavledning viktige valgbetraktninger.

I praktiske applikasjoner krever adaptervalg omfattende vurdering av grensesnitttype, driftsfrekvens, strømkrav og miljøforhold. Vanlige adaptertyper inkluderer SMA til N-type og BNC til SMA. Ulike grensesnitt har varierende mekaniske strukturer og elektriske egenskaper, så det er avgjørende å sikre en perfekt match mellom adapteren og kontakten. Videre kan langvarig bruk forårsake oksidasjon eller mekanisk slitasje på kontaktflaten, øke kontaktmotstanden og påvirke signaloverføringen. For å løse disse problemene, er høypresisjonsmaskinering (som å kontrollere den indre lederens konsentrisitet til innenfor 0,05 mm) og overflategullbelegg mye brukt for å redusere kontaktmotstanden og forbedre holdbarheten.

Typiske applikasjonsscenarier
Test og måling: Koble til testutstyr med forskjellige grensesnitt (som vektornettverksanalysatorer)
Kommunikasjonssystemer: Adaptere mellom basestasjonsantenner og RF-moduler
Militær og romfart: Adaptere for forskjellig formede grensesnitt i radar- og satellittkommunikasjonssystemer
Forbrukerelektronikk: FoU og feilsøking av 5G-enheter og Wi-Fi-moduler

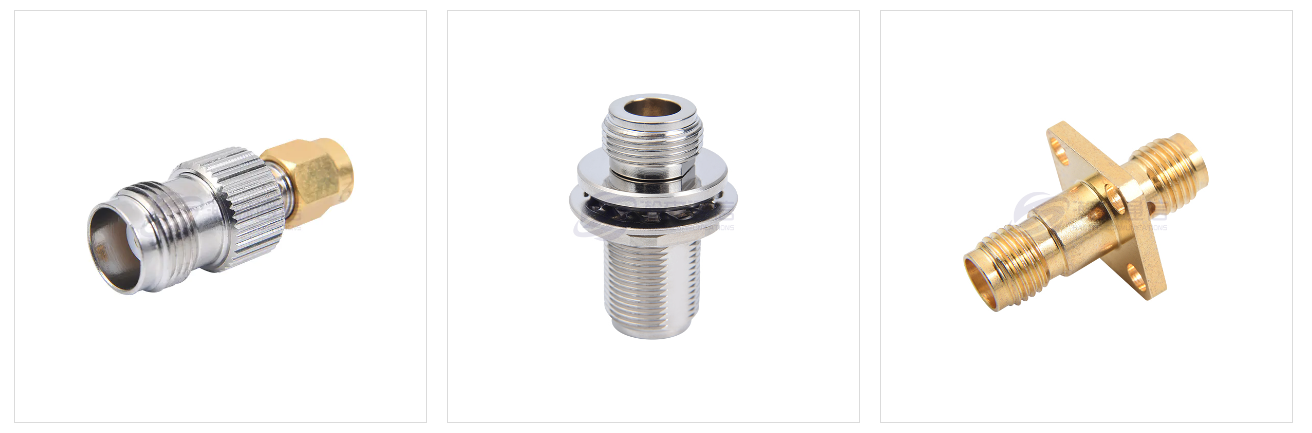

Strukturelle komponenter
En RF-koaksialadapter består av følgende kjernekomponenter:
Ytre leder (skall): Vanligvis laget av metall (som gullbelagt messing), som gir skjerming og mekanisk beskyttelse
Innerleder: Den ledende stiften som er ansvarlig for signaloverføring, vanligvis laget av gullbelagt kobber eller berylliumkobber
Isolasjon: Materialer som PTFE (polytetrafluoretylen) som isolerer de indre og ytre lederne og opprettholder impedanstilpasning
Grensesnitt: Gjenget, snap-fit ​​eller andre tilkoblingsmetoder (som SMA, N-type, BNC, etc.)

2. Funksjonen til en RF-koaksialadapter
RF-koaksiale adaptere spiller en avgjørende rolle i RF-systemer. Deres kjernefunksjoner kan oppsummeres som følger:

Interface Conversion Bridge
Den primære funksjonen til en RF-koaksialadapter er å konvertere mellom forskjellige RF-kontakttyper og spesifikasjoner. I praktiske applikasjoner er uoverensstemmelser mellom enhetsporter og kabelgrensesnitt vanlig, for eksempel når et testinstrument bruker en N-type kontakt og enheten som testes har en SMA-kontakt. Adapterens sofistikerte mekaniske design muliggjør sømløs tilkobling mellom forskjellige koblingstyper, for eksempel SMA hunn og N-type hann, og eliminerer problemer med systemoppsett forårsaket av grensesnittinkompatibilitet.

Garanti for signaloverføring
Høykvalitets RF-koaksiale adaptere sikrer impedanskontinuitet under signaloverføring gjennom streng impedanskontroll (typisk 50Ω eller 75Ω). Deres høypresisjons interne konsentriske struktur, kombinert med dielektriske materialer med lavt tap (som PTFE), holder signalrefleksjonsforholdet (VSWR) under 1,5:1, og reduserer effektivt innvirkningen av stående bølger på systemytelsen. I frekvensbånd under 6 GHz kan adaptere av høy kvalitet oppnå innsettingstap under 0,3 dB.

Systemutvidelseshub
I komplekse RF-systemer muliggjør adaptere flerveis signaldistribusjon og ruting. Ved å kombinere ulike typer adaptere kan ingeniører fleksibelt bygge testsystemer. For eksempel ved å bruke en to-hunn-adapter for å dele et enkelt signal i to, eller å bruke en rettvinklet adapter for å omdirigere et signal for å passe innenfor et begrenset rom. Denne fleksibiliteten er spesielt viktig i scenarier med begrenset plass som for eksempel basestasjonsinstallasjoner og RF-systemer i kjøretøy.

Nøkkeltest- og målekomponenter
I RF-parametertesting påvirker adapterkvaliteten målenøyaktigheten direkte. Enheter som vektornettverksanalysatorer er avhengige av adaptere for å koble til DUT (enhet under test). Adapterens impedansmistilpasning, tap og andre egenskaper tas med i måleresultatene. Derfor bruker metrologikvalitetsadaptere vanligvis luftdielektrisk og gullbelegg for å opprettholde utmerkede impedanstilpasningsegenskaper (VSWR < 1,2:1) selv i 18 GHz-båndet.

Kan tilpasses spesielle miljøer
Adaptere er tilgjengelige i en rekke spesialiserte modeller for forskjellige bruksscenarier:
Høyspentadaptere har forsterket isolasjon og tåler spenninger over 10kV.
Høyeffektadaptere bruker sølvbelegg og tvungen kjøling, med en effektkapasitet på opptil 500W.
Triaksiale adaptere gir et ekstra skjermingslag for sensitive måleapplikasjoner.
Eksplosjonssikre adaptere oppfyller kravene til farlige steder som for eksempel petrokjemikalier.

Systemvedlikeholdsgrensesnitt
Adaptere gir en grensesnittovergangsløsning for vedlikehold og oppgraderinger av utstyr. Når grensesnittstandarder for eldre utstyr oppdateres, muliggjør adaptere kompatibilitet mellom gammelt og nytt utstyr uten å erstatte hele systemet, noe som reduserer ettermonteringskostnadene betydelig. For eksempel, under oppgraderingen fra 4G til 5G basestasjoner, er N-til-7/16-adaptere mye brukt for å opprettholde kompatibilitet med eksisterende matesystemer.

Optimalisert signalkvalitet
Høyytelsesadaptere bruker spesialiserte designfunksjoner for å forbedre signalintegriteten:
Transformasjonsstruktur for trinnvis impedans utvider driftsfrekvensbåndet
Dielektrisk konstant gradientmateriale reduserer grensesnittrefleksjoner
Innebygd filtrering undertrykker interferens i bestemte frekvensbånd
Elektromagnetisk forsegling forbedrer EMC-ytelsen.

RF-koaksiale adaptere brukes i forskjellige felt som følger:
(1). Kommunikasjon
Basestasjon og antennetilkobling: brukes til å matche RF-kabler med forskjellige grensesnitt for å sikre signaloverføringskvalitet.
Fiberoptikk og RF-konvertering: realiser grensesnitttilpasning av optiske signaler og RF-signaler i hybride kommunikasjonssystemer.
Satellittkommunikasjon: koble til satellittbakkestasjonsutstyr og antenner for å sikre lavtapsoverføring av høyfrekvente signaler.
(2). Test og måling
Nettverksanalysator: tilpasses testporter med forskjellige grensesnitt, for eksempel N-type til SMA.
Spektrumanalysator: koble til sonder eller antenner med forskjellige spesifikasjoner for å utvide testområdet.
Signalgenerator: match utgangsportene med enheten som testes for å redusere refleksjonstap.
(3). Luftfart og forsvar
Radarsystem: Tilpass til RF-komponenter av forskjellige frekvensbånd for å sikre signalintegritet.
Militært kommunikasjonsutstyr: realiser rask grensesnittkonvertering i feltradioer og elektroniske krigføringssystemer.
Satellitt- og missilsystemer: brukes til høyfrekvent signaloverføring og tilpasser seg tøffe miljøer.
(4). Medisinsk utstyr
MR radiofrekvensspole: kobler spolen til bildesystemet for å sikre høyfrekvent signalstabilitet.
RF ablasjonsutstyr: tilpasser behandlingssonden til verten for å sikre energioverføringseffektivitet.
(5). Bilelektronikk
Kjøretøymontert radar (millimeterbølgeradar): tilpasser seg 77GHz/79GHz radarmoduler og testutstyr.
Kjøretøy til alt (V2X): kobler antennen til kommunikasjonsmodulen for å støtte 5G/C-V2X signaloverføring.
(6). Kringkasting og TV
RF-sender: matcher matere og forsterkere med forskjellige grensesnitt.
Satellitt-TV-mottak: konverterer grensesnittet mellom LNB og mottaker (som F-type til N-type).
(7). Industri og tingenes internett
RFID-system: kobler sammen leseren og antennen for å optimalisere ytelsen til radiofrekvensidentifikasjon.
Trådløst sensornettverk: tilpasser seg kommunikasjonsmoduler med forskjellige frekvensbånd, som LoRa og ZigBee.
(8). Vitenskapelig forskning og utdanning
Laboratorie-radiofrekvenseksperimenter: koble fleksibelt sammen diverse testutstyr, som oscilloskop og signalkilder. Undervisningsdemonstrasjon: Hjelper elevene å forstå prinsippene for RF-grensesnitttilpasning og signaloverføring.

3. Vanlige feil ved RF-koaksialadaptere
RF-koaksiale adaptere, som nøkkelkontakter i RF-signaloverføring, er mye brukt i kommunikasjon, test og måling, romfart, medisinsk utstyr og andre felt. Ytelsen deres påvirker direkte signaloverføringskvalitet og systemstabilitet. Ved langvarig bruk eller feil bruk kan imidlertid adaptere utvikle forskjellige feil, noe som fører til signaldemping, refleksjoner og til og med systemfeil. Følgende beskriver vanlige RF-koaksialadapterfeil og årsakene deres, sammen med tilsvarende forebyggende og vedlikeholdsanbefalinger.

RF-koaksialadapterfeil kan generelt kategoriseres som dårlig kontakt, mekanisk skade, impedansfeil, forringelse av elektrisk ytelse, forseglingsfeil, unormal frekvensrespons og overdreven temperaturøkning. Disse feilene kan oppstå uavhengig av hverandre eller i forbindelse med hverandre, og kollektivt påvirke adapterytelsen.

Dårlig kontakt er en av de vanligste feilene i RF-koaksialadaptere. Det manifesterer seg som intermitterende signaloverføring, økt innsettingstap eller et høyt stående bølgeforhold (VSWR). Dårlig kontakt kan være forårsaket av en rekke faktorer, med grensesnittoksidasjon som den vanligste. Adapterkontakter er vanligvis gull- eller sølvbelagte for å forbedre ledningsevnen og korrosjonsmotstanden. Imidlertid kan langvarig eksponering for fuktighet, saltspray eller kjemisk forurensning føre til at belegget slites eller oksiderer, noe som øker kontaktmotstanden. Videre kan hyppig plugging og frakobling eller grov håndtering deformere pinnene eller stikkontaktene, og forhindre en sikker tilkobling. Gjengede adaptere (som N-type og SMA) som ikke er riktig strammet kan også føre til ustabil signaloverføring. I ekstreme tilfeller kan dårlig kontakt forårsake lysbuer, som ytterligere skader adapteren eller den tilkoblede enheten.

Mekanisk skade er en annen vanlig feil, som manifesterer seg som sprukne hus, avisolerte gjenger eller deformerte koblinger. RF-koaksiale adapterhus er vanligvis laget av metall (som messing eller rustfritt stål) for å gi god skjerming og mekanisk styrke, men de kan fortsatt bli skadet av ytre støt, for stort dreiemoment eller langvarig mekanisk påkjenning. For eksempel kan bruk av for stort dreiemoment med en skiftenøkkel under installasjonen strippe gjengene eller deformere huset, noe som påvirker signaloverføringen. I tillegg er adapterens senterleder skjør og kan bøye eller brekke hvis den er feiljustert under til- og frakobling, noe som kan påvirke den elektriske ytelsen alvorlig. Vibrasjons- eller sjokkmiljøer (som bil- og luftfartsapplikasjoner) øker risikoen for mekanisk skade, så høypålitelige adaptere og anti-løsningstiltak er avgjørende.

Impedansmistilpasning er en spesiell bekymring i RF-systemer. Hvis adapteren ikke samsvarer med systemimpedansen, kan det forårsake signalrefleksjoner, økt stående bølgeforhold (SWR) og til og med skade senderen. Standard RF-systemer bruker vanligvis 50Ω eller 75Ω impedanser. Blanding av adaptere med forskjellige impedanser (som bruk av en 50Ω-adapter i et 75Ω-system) kan introdusere betydelige impedansdiskontinuiteter, og forårsake signalrefleksjoner. Videre kan dimensjonsavvik innenfor adapterens interne ledere eller substandard dielektriske materialer forårsake impedansavvik fra den nominelle verdien. For eksempel kan noen rimelige adaptere bruke ikke-standard dielektriske materialer med ustabile dielektriske konstanter, noe som resulterer i impedansfluktuasjoner under høyfrekvent signaloverføring. I høyfrekvente applikasjoner som millimeterbølger, er adapterens produksjonsnøyaktighet spesielt kritisk for impedanstilpasning. Dimensjonsfeil så små som mikron kan redusere ytelsen betydelig.

Forringelse av elektrisk ytelse er en progressiv feil som kan oppstå i RF-koaksiale adaptere over tid. Det manifesterer seg først og fremst som økt innsettingstap, støyinterferens eller ujevn frekvensrespons. Årsaker til forringelse av elektrisk ytelse inkluderer aldring av det indre dielektrikumet, forurensning av lederoverflaten eller dårlige loddeforbindelser. For eksempel tilbyr polytetrafluoretylen (PTFE), et vanlig dielektrisk materiale for adaptere, utmerkede høyfrekvente egenskaper og temperaturmotstand. Imidlertid kan den eldes under langvarige høye temperaturforhold, forårsake endringer i dielektrisitetskonstanten og dermed påvirke signaloverføringen. Videre kan støv, olje eller andre forurensninger som kommer inn i adapteren øke kontaktmotstanden eller introdusere ekstra parasittisk kapasitans/induktans, som påvirker høyfrekvente signaler. Dårlig lodding (som løs lodding mellom den interne lederen og kontakten) kan også forårsake signalavbrudd eller introdusere ikke-lineær forvrengning.

Forseglingsfeil påvirker først og fremst vanntette og støvtette adaptere, og manifesterer seg som innvendig vanninntrengning, saltspraykorrosjon eller forringet elektrisk ytelse. Adaptere som brukes i utendørs kommunikasjonsutstyr, bilradar eller marint elektronisk utstyr krever vanligvis et visst beskyttelsesnivå (som IP67). Aldring, skade eller feil installasjon av tetningsringen (for eksempel ved ikke å stramme den vanntette mutteren) kan tillate fuktighet eller saltsprut å trenge inn og korrodere den indre lederen eller det dielektriske materialet. Ved ekstreme temperatursvingninger kan tetningsmaterialet også miste sin elastisitet på grunn av termisk ekspansjon og sammentrekning, noe som ytterligere forringer tetningsytelsen. Forseglingsfeil påvirker ikke bare den elektriske ytelsen, men kan også forårsake kortslutning eller skade på utstyret. Derfor er regelmessig inspeksjon av adapterens tetning avgjørende i tøffe miljøer.

Unormal frekvensrespons refererer til at adapteren opplever betydelig signaldempning eller et skifte i resonans innenfor visse frekvensbånd. RF-koaksiale adaptere er vanligvis optimalisert for spesifikke frekvensbånd, og bruk utenfor deres nominelle frekvensområde kan redusere ytelsen. For eksempel er en standard SMA-adapter vanligvis vurdert til 18 GHz. Imidlertid kan strukturelle begrensninger introdusere betydelig innsettingstap eller resonans når de brukes i millimeterbølgebånd (f.eks. 40 GHz). Videre kan intern deformasjon av adapteren (som en bøyd senterleder eller ujevnt dielektrisk materiale) endre dens distribuerte kapasitans eller induktansparametere, noe som fører til unormal frekvensrespons. I bredbånds- eller ultrabredbåndssystemer er adapterens frekvensflathet spesielt viktig, og høyytelsesmodeller er avgjørende for å sikre signalintegritet.

Overdreven temperaturøkning er et vanlig problem med adaptere i høyeffektapplikasjoner, og manifesterer seg som et varmt eller til og med varmt hus. Under RF-signaloverføring konverteres adapterens kontaktmotstand og dielektriske tap til varme. Utilstrekkelig varmeavledning eller overskridelse av nominell effekt kan føre til for høy temperaturøkning. For eksempel, i kringkastingssendere eller radarsystemer, må adaptere tåle gjennomsnittlige effektnivåer på hundrevis av watt eller til og med kilowatt. Hvis kontakten er dårlig eller materialet har dårlig varmeledningsevne (for eksempel et metallhus av lav kvalitet), kan varme samle seg og skade den indre strukturen. Langvarige høye temperaturer kan også akselerere dielektrisk aldring og forseglingsfeil, noe som reduserer adapterens levetid ytterligere.

For å redusere feil på RF-koaksialadapteren, kan følgende forebyggende og vedlikeholdstiltak tas: Installer først adapteren riktig og stram kontakten i henhold til produsentens anbefalte dreiemomentspesifikasjoner, unngå overstramming eller understramming. For det andre, inspiser adapterens tilstand regelmessig, rengjør kontakten (med absolutt alkohol), og se etter tegn på oksidasjon eller slitasje. For det tredje, sørg for impedanstilpasning og unngå å blande adaptere eller kabler med forskjellige impedanser. For det fjerde, velg vanntette og korrosjonsbestandige modeller for utendørs eller tøffe miljøer, og inspiser tetningene regelmessig. Til slutt, unngå å overklokke eller overmanne adapteren, og velg en effektklasse og et frekvensområde som oppfyller applikasjonskravene.

Oppsummert involverer RF-koaksialadapterfeil flere faktorer, inkludert mekaniske, elektriske og miljømessige faktorer. Riktig valg, standardisert drift og regelmessig vedlikehold kan forlenge levetiden betydelig og sikre systemstabilitet. I applikasjoner med høye krav til pålitelighet (som romfart og militær kommunikasjon) anbefales det å velge adaptere av høy kvalitet og etablere en streng testprosess for å sikre langsiktig stabil drift.

Tabellsammendrag av vanlige RF-koaksialadapterfeil:

Tilleggsmerknader:
Anbefalinger for forebyggende vedlikehold:
Inspiser regelmessig adapterens utseende og elektriske ytelse (test for eksempel stående bølgeforhold med en nettverksanalysator).
Bruk anti-løsende gjenger eller låsemekanismer (f.eks. SMA omvendt gjenget) i vibrerende miljøer.
Utfør termisk simulering eller testing av faktisk temperaturøkning før høyeffektapplikasjoner.

Valgbetraktninger:
For høyfrekvente applikasjoner foretrekkes luftdielektriske eller PTFE-adaptere med lavt tap.
For tøffe miljøer (f.eks. militære og romfartsapplikasjoner), velg adaptere med gullbelagte kontakter og konstruksjon i helt rustfritt stål.

4.Hvordan forlenge levetiden til RF-koaksialadaptere?
Forlengelse av levetiden til RF-koaksialadapteren krever riktig bruk, daglig vedlikehold, miljøstyring og andre aspekter. Følgende er noen viktige tiltak:

(1). Riktig bruk og drift
Unngå hyppig plugging og frakobling: Gjentatt plugging og frakobling vil slite på metallkontaktflaten på grensesnittet, noe som resulterer i impedansfeil eller signaltap. Prøv å koble fra bare når det er nødvendig. Juster koblingen og stram til: Sørg for at hann- og hunnkoblingene er på linje før du roterer og strammes for å unngå gjengefeil eller skade på tverrgjengen. Bruk passende moment: Overstramming vil skade gjengene, og for løs vil føre til dårlig kontakt. Etter manuell tiltrekking kan du bruke en momentnøkkel for å stramme i henhold til produsentens anbefalte verdi. Ikke bruk med strøm på: Sørg for at enheten er slått av før du kobler til og fra for å unngå at lysbueutladning skader kontaktpunktene.
(2). Fysisk beskyttelse
Forhindre mekanisk påkjenning: Unngå bøying, trekking eller sidekraft på adapteren, spesielt når du kobler til kabler. Bruk rettvinklede adaptere eller kabelstøtter for å redusere stress. Hold grensesnittet rent: Dekk det til med en støvhette når det ikke er i bruk for å forhindre støv, olje eller oksidasjon. Antioksidanter kan brukes i fuktige omgivelser. Unngå å miste eller støte: Den interne strukturen til presisjonsadapteren blir lett skadet av støt, så håndter den med forsiktighet.
(3). Miljøstyring
Kontroller temperatur og fuktighet: Høy temperatur akselererer metalloksidasjon, og fuktighet kan lett forårsake korrosjon. Det anbefales å bruke det i et miljø med en temperatur på 10-30 ℃ og en fuktighet på <60 %. Velg en forseglet adapter under ekstreme forhold. Anti-korrosjon og støvtett: Adaptere med grensesnitt i gullbelagt eller rustfritt stål bør velges for industrielle eller utendørs miljøer og rengjøres regelmessig. (4). Regelmessig vedlikehold Rengjør grensesnittet: Tørk av kontaktflaten med vannfri alkohol og en lofri klut. Vanskelige flekker kan fjernes med et spesielt rengjøringsmiddel. Unngå å bruke slipende materialer. Sjekk for slitasje og skade: Kontroller grensesnittet regelmessig for riper, rust eller deformasjoner, test signalkvaliteten og skift det ut i tide hvis det er unormalt. Smør gjengen (valgfritt): Noen adaptere kan smøres med en liten mengde silikonfett, men pass på at det ikke påvirker den elektriske ytelsen.
(5). Velg riktig adapter
Matchende spesifikasjoner: Sørg for at parametere som impedans (som 50Ω/75Ω), frekvensområde og effektkapasitet oppfyller systemkravene for å unngå overbelastning.
Foretrekk materialer av høy kvalitet: Gullbelagte grensesnitt er mer korrosjonsbestandige enn nikkelbelagte grensesnitt, og PTFE-isolasjonsmaterialer har mer stabil ytelse ved høye frekvenser.
(6). Forholdsregler ved oppbevaring
Oppbevares på et tørt sted: Når den ikke er i bruk på lang tid, legg den i en antistatisk pose og tilsett tørkemiddel for å unngå eksponering for luft.
Unngå stabling: Oppbevar løst for å forhindre at grensesnittet blir komprimert og deformert.
(7). Andre forslag
Bruk adapterkabler i stedet for hyppig til- og frakobling: Hvis et grensesnitt må byttes ofte, kan en fast adapter med kort kabel brukes for å redusere slitasje.
Regelmessig kalibrering og testing: Når du bruker høyfrekvente applikasjoner, bruk regelmessig en nettverksanalysator for å oppdage forringelse av adapterytelsen.

5. Rengjøringsveiledning for RF koaksialadapter
(1). Forberedelse før rengjøring
Nødvendig verktøy
Lofri klut eller bomullspinne (som linseklut, mikrofiberklut)
Absolutt alkohol (99 % isopropylalkohol IPA) eller spesielt elektronisk rengjøringsmiddel (som DeoxIT D5)
Trykkluftboks eller luftblåser (for å fjerne støv)
Myk børste (ikke-metallisk materiale, for å unngå riper)
Antistatiske hansker (for å forhindre at elektrostatisk utladning skader sensitive komponenter)
Forholdsregler
Slå av: Sørg for at enheten er slått av før rengjøring for å unngå risiko for kortslutning eller elektrisk støt.
Unngå etsende løsemidler: Rengjøringsmidler som inneholder klor eller ammoniakk (som glassvann, WD-40) kan skade belegget.
Skånsom betjening: Unngå harde riper, spesielt på gullbelagte grensesnitt, for å forhindre slitasje.
(2). Rengjøringstrinn
Trinn 1: Foreløpig fjerning av støv
Bruk trykkluft eller luftblåser for å blåse bort støv og rusk på overflaten og grensesnittet til adapteren.
Hvis det er gjenstridige partikler, bruk en myk børste til å feie dem forsiktig bort (unngå metallbørster for å unngå riper).
Trinn 2: Rengjør kontaktflaten (hann/hun)
Dypp en liten mengde vannfri alkohol eller elektronisk rengjøringsmiddel (ikke spray direkte for å forhindre at væsken trenger inn i isolasjonslaget).
Tørk forsiktig av med en lofri klut eller bomullspinne:
For utvendige gjenger (han): tørk i rotasjonsretning langs gjengen.
For innvendige tråder (hun): Bruk en bomullspinne for å rengjøre i en spiral for å unngå rester av fibre.
Behandling av gjenstridig oksidlag:
For mindre oksidering kan DeoxIT rensemiddel brukes. Etter påføring, la den sitte i 1-2 minutter før du tørker av.
Det anbefales å bytte ut adapteren hvis den er sterkt oksidert eller korrodert. Tvangsrengjøring kan skade den ytterligere.
Trinn 3: Rengjør det ytre skallet
Tørk av adapterskallet med en alkoholklut for å fjerne olje eller fingeravtrykk.
Unngå at væske kommer inn i det indre av ikke-forseglede adaptere. Trinn 4: Tørking Etter rengjøring, la den sitte i 5-10 minutter for å sikre at alkoholen er fullstendig fordampet. Trykkluft kan brukes for å akselerere tørkingen (lav temperatur for å unngå kondens).
(3). Inspeksjon etter rengjøring
Visuell inspeksjon: Sørg for at det ikke er rester av fibre, flekker eller korrosjon.
Elektrisk test (valgfritt):
Bruk en nettverksanalysator eller multimeter for å sjekke kontaktmotstanden og VSWR (stående bølgeforhold) for å sikre normal ytelse.
Hvis signalet er unormalt (for eksempel økt tap av innsetting), kan det skyldes ufullstendig rengjøring eller at adapteren er skadet.
(4). Anbefalinger for daglig vedlikehold
Rengjør regelmessig (hver 3.-6. måned eller oftere i miljøer med mye støv).
Bruk støvhetter: Dekk til grensesnittet når det ikke er i bruk for å forhindre støv og oksidasjon.
Unngå direkte kontakt med metallgrensesnitt: salt og fett fra fingeravtrykk vil fremskynde korrosjon.
Ikke bruk sandpapir, metallbørster eller harde gjenstander til å ripe.
Unngå å bruke silikonsmøremidler (kan forurense kontaktflaten og påvirke høyfrekvente signaler).
(5). Spesiell saksbehandling
Sjøvann/miljø med høy luftfuktighet: Påfør antioksidant etter rengjøring.
Tråden sitter fast: Tilsett en liten mengde kontaktrens og vri forsiktig, ikke tving den.

Ark med retningslinjer for rengjøring av RF koaksialadapter:

Anbefalinger for daglig vedlikehold:

Riktig rengjøring av RF-koaksialadaptere forlenger levetiden betydelig og sikrer stabil signaloverføring. Hovedpunkter:
Rengjør forsiktig med en lofri klut og vannfri alkohol.
Unngå slipende løsemidler og riper med harde gjenstander.
Etter rengjøring, tørk grundig og inspiser den elektriske ytelsen.

6. Vanlige spørsmål om RF-koaksialadapter
(1). Grunnleggende konsepter
Q1: Hva er en RF-koaksialadapter?
A: En RF-koaksialadapter er en konverteringsenhet som brukes til å koble til koaksialkabler eller enheter med forskjellige grensesnitttyper, som sikrer impedanstilpasning (som 50Ω eller 75Ω) under signaloverføring og reduserer refleksjon og tap.
Q2: Hva er de vanlige typene RF-adaptere?
A: Vanlige typer inkluderer:
Etter grensesnitttype: SMA, N-type, BNC, TNC, SMB, MCX, etc.
Etter kjønn: hann (med pin), hunn (med jekk).
Etter funksjon: rett gjennom, rett vinkel, demping, direkte isolasjon, etc.

(2). Utvalg og bruk
Q3: Hvordan velge en passende RF-adapter?
A: Følgende faktorer må vurderes:
Impedanstilpasning (50Ω eller 75Ω).
Frekvensområde (som SMA-adaptere støtter vanligvis 0-18GHz, N-type kan nå over 18GHz).
Grensesnitttype (som SMA til N-type). Strømkapasitet (spesiell adapter kreves for applikasjoner med høy effekt). Materialer og plating (gullbelagt grensesnitt er mer korrosjonsbestandig, PTFE-isolasjonsmateriale har bedre høyfrekvent ytelse).

Q4: Kan adapteren kobles til enheten i lang tid?
A: Ja, men vær oppmerksom på: Unngå hyppig plugging og frakobling for å forårsake slitasje. Det anbefales å kontrollere oksidasjonstilstanden regelmessig i miljøer med høy luftfuktighet eller korrosive omgivelser.

Q5: Hva skal jeg gjøre hvis adapteren ikke er strammet eller løs?
A: Sjekk om gjengene er på linje for å unngå skade på kryssgjengen. Bruk en momentnøkkel for å stramme i henhold til produsentens anbefalte verdi (for eksempel 8-10 in-lbs). Hvis gjengeslitasjen er stor, må adapteren skiftes.

(3). Rengjøring og vedlikehold
Q6: Må adapteren rengjøres regelmessig? Hvor ofte? A: Miljø med lite støv: Rengjør en gang hver 6.-12. måned. Høyt støv-/industrimiljø: Rengjør en gang hver 1-3 måned. Rengjøringsmetode: Tørk av kontaktflaten med vannfri alkohol (99 % IPA) og en lofri klut.

Q7: Hvordan håndtere oksidasjon på kontaktflaten til adapteren?
A: Lett oksidering: Tørk av med elektronisk rengjøringsmiddel som DeoxIT.
Alvorlig oksidasjon: Det anbefales å bytte ut adapteren. Tvangsrengjøring kan skade den ytterligere.

Q8: Kan WD-40 brukes til å smøre adaptergjengene?
A: Nei! WD-40 inneholder etsende ingredienser og kan skade belegget. Hvis det er nødvendig med smøring, bruk spesielt silikonfett (som Dow Corning Molykote 44).

(4). Feilsøking
Q9: Hva kan være årsaken til økt signaltap forårsaket av adapteren?
A: Dårlig kontakt: Grensesnittet er oksidert eller ikke strammet.
Impedansmismatch: Bruke en adapter med feil impedans (som å blande 50Ω og 75Ω).
Mekanisk skade: Grensesnittet er deformert eller det indre isolasjonslaget er skadet.

Q10: Hvordan tester jeg om adapteren fungerer som den skal?
A: Visuell inspeksjon: Se om grensesnittet er oksidert, deformert eller kontaminert.
Multimetertest: Mål konduktiviteten mellom de to endene (motstanden skal være nær 0Ω).
Nettverksanalysatortest: Sjekk VSWR (stående bølgeforhold). Den ideelle verdien bør være ≤1,5.

Q11: Er det normalt at adapteren varmes opp kraftig?
A: Bruk med lav effekt: Litt oppvarming er normalt.
Høyeffektapplikasjon: Hvis den varmes opp unormalt, kan det skyldes dårlig kontakt eller strømoverbelastning. Du må sjekke adapterspesifikasjonene.

(5). Andre spørsmål
Q12: Kan forskjellige merker av adaptere blandes?
A: Ja, men du må sørge for at:
Grensesnitttypen, impedansen og frekvensområdet samsvarer.
Adaptere av dårlig kvalitet kan forårsake signalforringelse. Det anbefales å velge kjente merker.

Q13: Hvorfor er noen adaptere merket "DC Block"?
A: DC Block-adapteren har en kondensatorstruktur inni som kan blokkere DC-signaler og bare tillate RF-signaler å passere gjennom. Den brukes til å beskytte sensitivt utstyr mot likespenning.

Q14: Hva bør jeg være oppmerksom på når jeg oppbevarer adapteren?
A: Oppbevares i en antistatisk pose for å unngå fuktighet og støv.
Når den ikke er i bruk på lang tid, dekk den til med en støvhette og legg på et tørkemiddel.
