Hvordan velge riktig RF-koaksialadapter?

Å velge rett RF koaksial adapter er avgjørende, siden det er en potensiell signalflaskehals; et upassende valg kan direkte påvirke ytelsen til hele RF-systemet. Nedenfor er en veiledning for valg av RF-koaksialadapter som hjelper deg med å gjøre det riktige valget.

1. Viktige elektriske parametere (Performance Foundation)
Disse parameterne bestemmer direkte om adapteren kan støtte din driftsfrekvens og strøm.

Driftsfrekvens:
Dette er hovedhensynet! Det er viktig å sikre at RF-koaksialadapterens spesifiserte frekvensområde dekker systemets høyeste driftsfrekvens.
Ulike typer RF-koaksiale adaptere har sine iboende frekvensgrenser. For eksempel går N-typen vanligvis opp til 11GHz, SMA til 18GHz/26,5GHz, 3,5mm til 33GHz, 2,92mm (K-type) til 40GHz og 2,4mm til 50GHz.
Prinsipp: Den valgte adapterens frekvensgrense bør være høyere enn den høyeste driftsfrekvensen til systemet ditt.

Impedans:
De aller fleste RF-systemer er 50 ohm. Noe TV- og kringkastingsutstyr kan støte på 75-ohm-systemer.
Sørg for at det er matchet! Bruk aldri en 50-ohm-adapter i et 75-ohm-system, eller omvendt, da dette vil forårsake alvorlig impedansfeil og signalrefleksjon.
Voltage Standing Wave Ratio (VSWR): En kjerneindikator for matchende kvalitet. En VSWR nærmere 1:1 er bedre, noe som indikerer mindre refleksjon og høyere overføringseffektivitet.
Adapterens VSWR forringes med økende frekvens. Se produkthåndboken for å sikre at VSWR oppfyller kravene innenfor ditt driftsfrekvensbånd (f.eks. < 1,25 i DC-18GHz-området).

Innsettingstap: Strømtap når signalet passerer gjennom adapteren. En lavere verdi er bedre, spesielt i høyfrekvente og høyeffektapplikasjoner.

Tap stammer primært fra lederen og dielektriske materialer; tap øker vanligvis med høyere frekvenser.
Nominell effekt: Maksimal gjennomsnitts- og toppeffekt adapteren kan håndtere trygt.
Gjennomsnittlig effekt er relatert til termiske effekter; vurdere adapterens potensielle overoppheting.
Toppeffekt er relatert til dielektrisk sammenbrudd og er spesielt viktig i høyeffekts pulssystemer.
Ta alltid hensyn til marginer! Ikke bruk den med maksimal effekt.

2. Mekaniske og grensesnittegenskaper (fysisk tilkobling)
Dette er avgjørende for riktig og pålitelig installasjon av RF-koaksialadapteren i systemet ditt.

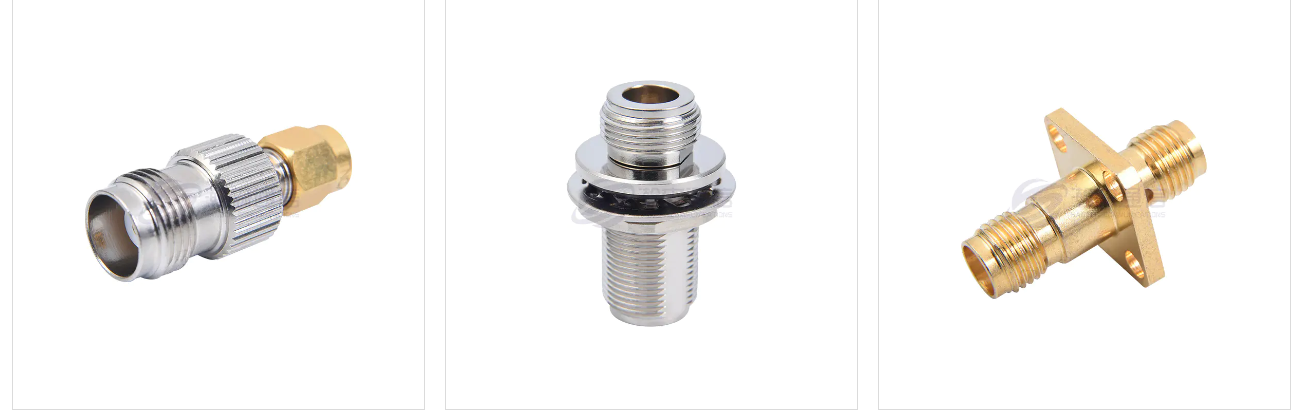

Grensesnitttype og polaritet:
Type: Bestem hvilken type grensesnitt du trenger, for eksempel SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm, etc.
Polaritet: Det er her det er mest sannsynlig at feil oppstår!
Hannkontakt: Med senterstift/innvendig gjenge.
Hunnkontakt: Med senterhull/utvendig gjenge.
Tilkoblingskombinasjon: Spesifiser om du trenger en "mann til mann", "mann til kvinne" eller "kvinne til kvinne".

Koblingsmaterialer og plating:
Hus: Vanligvis messing, rustfritt stål eller nikkelbelagt messing. Rustfritt stål gir høyere styrke og korrosjonsbestandighet.
Senterleder/kontaktpunkt: Typisk gullbelagt berylliumkobber eller messing. Gullbelegg gir utmerket ledningsevne, oksidasjonsmotstand og stabil kontaktmotstand, noe som gjør det til det foretrukne valget for de fleste bruksområder.
Merk: I applikasjoner som krever hyppig sammenkobling og frakobling, er pletteringshardhet og slitestyrke viktig.

Dielektrisk materiale: Vanligvis tilbyr polytetrafluoretylen (PTFE/Teflon) utmerkede elektriske egenskaper (lavt tap), høy temperaturbestandighet og kjemisk stabilitet.
Momentkrav: Veldig viktig! Bruk en momentnøkkel for å stramme adapteren.
Overstramming vil skade gjengene og tetningene, og gjøre koblingen ubrukelig.
Understramming vil resultere i dårlig kontakt, impedansdiskontinuiteter og signallekkasje.

3. Søknadsscenarier og spesielle krav
Avhengig av ditt spesifikke bruksmiljø, kan det hende at følgende faktorer også må vurderes:
Bruksmiljø:
Laboratorie/FoU: Krav til høy ytelse og frekvensområde kan kreve presisjonsadaptere.

Produksjonstesting: Høye krav til holdbarhet og konsistens kan nødvendiggjøre robuste adaptere av industrikvalitet med lang levetid for sammenkobling og frakobling.

Utendørs/militært: Vanntette, støvtette og saltspraybestandige egenskaper kreves; velg adaptere med IP-klassifisering og konstruksjon i rustfritt stål.

Levetid for sammenkobling og frakobling: Antallet tilkoplings- og frakoblingssykluser adapteren tåler før ytelsesdegradering. Presisjonsadaptere kan bare vare i 500 sykluser, mens høyytelsesadaptere kan vare tusenvis. Velg i henhold til din driftsfrekvens.

Fase- og amplitudekonsistens: I flerkanalssystemer (som faseradar), når adaptere brukes i par eller grupper, kreves det at fase- og amplitudeendringene til hver adapter er så konsistente som mulig. I dette tilfellet trengs en høypresisjonsadapter med "fasetilpasning" eller "ytelseskonsistens".
