Hva er de vanligste feilene å gjøre når du installerer SMA-kontakter?

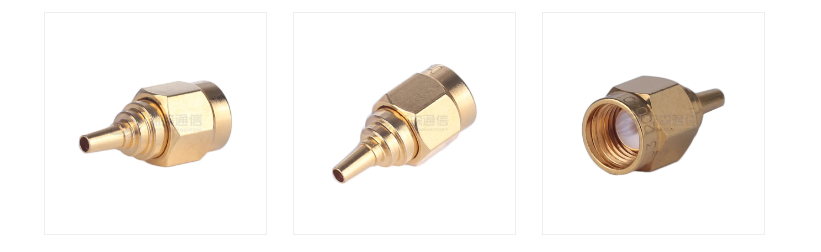

SMA-kontakter er en av de vanligste og mest brukte koaksialkontaktene i RF-applikasjoner, mye brukt i kommunikasjonsutstyr, mikrobølgesystemer, antenner, testinstrumenter, GPS, radar og andre høyfrekvente systemer. Selv om strukturen til en SMA-kontakt virker enkel, kan selv en liten feil under installasjon eller tilkobling føre til signaldemping, økt VSWR, dårlig kontakt og til og med utstyrsfeil. Derfor er riktig installasjon av SMA-kontakter avgjørende.

1. Feil tiltrekkingsmoment
Mange brukere faller inn i en vanlig misforståelse når de installerer SMA-kontakter: enten strammer de den tilfeldig, eller så strammer de den med rå kraft til den er "veldig stram". Begge tilnærmingene vil skape problemer.

Hvis den ikke er strammet nok, vil det oppstå dårlig kontakt og ustabil forbindelse, noe som gjør signalet mottakelig for forstyrrelser. Spesielt i vibrasjonsmiljøer vil SMA-hodet gradvis løsne, noe som fører til økte refleksjoner og til og med signalavbrudd. Hvis den er overstrammet, vil den skade den indre kjernen, deformere gjengene og skade den dielektriske strukturen, noe som resulterer i irreversibel ytelsesforringelse.

Riktig prosedyre er å bruke en momentnøkkel for å stramme den til et standardmoment på omtrent 0,8 N·m. Dette sikrer en sikker kontakt samtidig som den forhindrer strukturelle skader, noe som gjør det til et viktig verktøy for profesjonell RF-installasjon.

2. Forskyvning av senterlederen
SMA-kontakter er presisjons-RF-kontakter med ekstremt små senterledere (stifter eller stikkontakter). Feiljustering under sammenkobling og tvungen innsetting kan lett forårsake pinnebøyning og deformasjon av sokkel. Denne typen skade er ofte uopprettelig og er kanskje ikke synlig for det blotte øye, men det fører direkte til:
Økt VSWR
Økt signaltap
Ustabil kontakt
Vanskeligheter med innsetting og fjerning
Signalets levetid betydelig forkortet
Spesielt i testutstyr eller høyfrekvente systemer forringer denne skaden hele linkytelsen og er vanskelig å feilsøke.

Den riktige prosedyren er å justere lederen forsiktig, sette den inn forsiktig, og deretter sikre den med en momentnøkkel. Bruk aldri brutal makt.

3. Håndstramming introduserer metallrester og oksider i grensesnittet
Mange ingeniører strammer vanligvis SMA-koblinger for hånd, spesielt under hyppige tester. Dette resulterer ikke bare i utilstrekkelig dreiemoment, men introduserer også lett forurensninger som støv, metallrester og hudoljer. Disse bittesmå partiklene kan øke kontaktmotstanden og til og med skade gullbelegget, noe som fører til økt signaldemping.

I høyfrekvente kontakter kan selv de minste urenheter forårsake ytelsessvingninger. Derfor er det viktig å:
Ikke stram for hånd (stram kun lett under innledende posisjonering);
Rengjør tilkoblingsflatene med en lofri klut eller alkoholserviett før installasjon;
Unngå å berøre de ledende overflatene med bare hender;
Gode ​​rengjøringsvaner kan forlenge kontaktens levetid betydelig.

4. Blanding av SMA hann- og hunnkontakttyper
SMA-kontakt grensesnitt er svært like i utseende som andre RF-grensesnitt, for eksempel RP-SMA, SMB, SMC og N-type. Mange mennesker dømmer basert på utseende, noe som resulterer i tvungen tilkobling av inkompatible grensesnitt, noe som kan forårsake:
Skadede tråder
Ødelagte senterstifter
Deformerte indre hull
Fullstendig ytelsessvikt

SMA og RP-SMA (omvendt polaritet SMA) er spesielt lett å forveksle. De ser like ut, men har forskjellige indre strukturer. Å tvinge en tilkobling forhindrer ikke bare signaloverføring, men kan også skade enhetens grensesnitt.

Før du kobler til, må du alltid bekrefte:
Er det en standard SMA-kontakt?
Er kontakttypen riktig?
Er den kompatibel med enhetsporten?
Oppfyller den frekvenskrav (det er forskjell på standard- og presisjons-SMA-kontakter)?

Unngå å skade dyrt utstyr på grunn av feil bruk.

5. Overdreven bøyning av tilkoblingskabelen forårsaker impedansdiskontinuiteter
Mange problemer ved installasjon av SMA-kontakter er faktisk ikke ved selve kontakten, men snarere på grunn av feil kabelbøyning under installasjonen. Koaksialkabler er svært følsomme for bøyningsradier. Hvis bøyd for skarpt, vil det føre til:
Impedansdiskontinuiteter
Økt signalrefleksjon
Økt kabeltap
Øyeblikkelige testresultater.

Disse problemene er spesielt merkbare i høyfrekvente (over 6GHz) applikasjoner.

Anbefalte retningslinjer:
Bøyeradius ≥ 5 ganger kabeldiameteren
Unngå å bøye seg nær tilkoblingspunktet
Unngå å påføre spenning eller vridning på kabelen.
Dette vil opprettholde stabil overføringsytelse.

6. Hyppig paring og unparing forårsaker slitasje
Den teoretiske levetiden til en SMA-kontakt er vanligvis rundt 500 parings- og unparingssykluser, men mange testmiljøer kan involvere dusinvis av parings- og unparingssykluser per dag. Langvarig gjentatt bruk kan forårsake: slitasje på gullbelegget; økt kontaktimpedans; bladdeformasjon; og løsning av senterlederen, noe som påvirker signalstabiliteten og til og med økende feil.

Løsninger inkluderer: bruk av en beskyttende adapter (SMA saver) i høyfrekvente testmiljøer; regelmessig utskifting av testkabler; og overvåking av endringer i kontaktens impedans. Dette kan forlenge levetiden til grensesnitt på verdifulle instrumenter betydelig.

Selv om det er enkelt å installere SMA-kontakter, påvirker hver detalj signalkvaliteten direkte. Å følge standardprosedyrer og bruke riktig verktøy sikrer stabile tilkoblinger, pålitelig ytelse og lengre levetid for utstyret.
