Hva er en hermetisk forseglet kobling og hvorfor det betyr noe

Rask svar: Hva er en hermetisk forseglet kobling

A hermetisk forseglet kobling er en kobling bygget med en permanent glass-til-metall eller glass-sintret forsegling rundt kontaktene, og skaper en gasstett barriere som hindrer fuktighet, gass og forurensninger fra å krysse inn i et forseglet hus. Dette er viktig i høy pålitelig elektronikk fordi systemer som romfartsutstyr, satellitter, kommunikasjonsbasestasjoner, undervannselektronikk og medisinsk utstyr ofte er avhengig av å opprettholde en stabil intern atmosfære, og selv en svært liten lekkasjebane kan føre til korrosjon, signalforringelse eller fullstendig feil i løpet av produktets levetid.

I sentrum av denne forseglingsmetoden er RF-glassintret forseglet isolator , et isolasjonslegeme av smeltet glass som både isolerer senterkontaktstiften elektrisk og danner den fysiske tetningen mot det ytre skallet. Avsnittene nedenfor går gjennom hvordan dette fungerer, hvor det brukes, og hvordan det sammenlignes med standard, ikke-hermetiske kontakter.

En hermetisk kobling er avhengig av en smeltet glass eller glasskeramisk tetning i stedet for en elastomerpakning.
Den RF-sintrede forseglede isolatoren gir både elektrisk isolasjon og gasstett forsegling i en enkelt komponent.
Hermetiske koblinger er vanligvis spesifisert for vakuum, trykksatte eller miljømessig forseglede kabinetter.
Standardkoblinger er vanligvis avhengige av mykere tetninger som er mer egnet for hverdagslige, ikke-ekstreme miljøer.

Hvordan en hermetisk forseglet kobling fungerer

I en typisk hermetisk forseglet kobling passerer senterkontaktpinnen gjennom en glass- eller glasskeramisk isolator som er smeltet direkte til metallskallet ved hjelp av varme under produksjon. Når glasset avkjøles, danner det en kontinuerlig, tomromsfri binding med både tappen og den omgivende metallkroppen, som ofte beskrives som en glass til metall forseglet kontakt konstruksjon. I motsetning til en gummi- eller silikonpakning, er ikke denne smeltede glasspakningen avhengig av kompresjon eller elastisitet for å opprettholde tetningen, noe som er en grunn til at hermetiske tetninger har en tendens til å holde seg over lange bruksperioder og store temperatursvingninger.

Fordi glasset er sintret, eller smeltet sammen under kontrollert varme, til en tett, ikke-porøs struktur, motstår den resulterende isolatoren gass- og fuktinntrengning langt mer effektivt enn typisk polymerisolasjon som brukes i standardkoblinger. Denne sintringsprosessen er også grunnen til at industrien ofte refererer til denne komponenten som en RF-glassintret forseglet isolator når den brukes spesifikt inne i RF-koaksiale hermetiske koblinger.

Kjerneelementer i tetningsmekanismen

Et metallskall eller hus som danner den ytre grensen til tetningen
En senterkontaktstift som går gjennom glassisolatoren
Et sammensmeltet glass eller glasskeramisk legeme som binder stiften til skallet
En sveise- eller loddeskjøt som fester den forseglede innsatsen til koblingskroppen eller husveggen

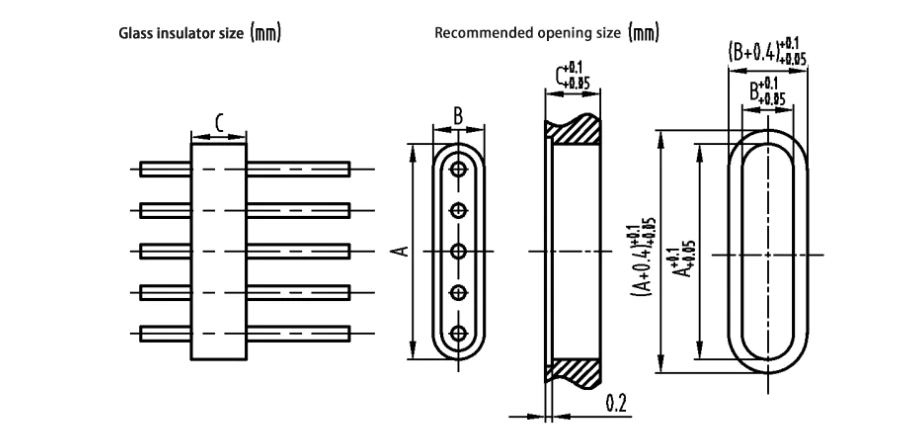

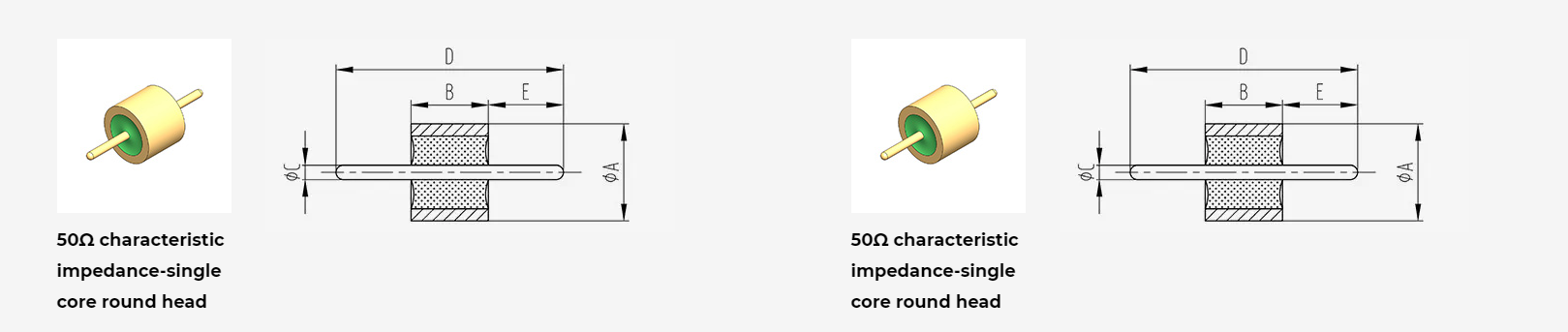

Hva er en RF-sintret forseglet isolator

An RF-glassintret forseglet isolator er den smeltede glasskomponenten inne i en RF hermetisk kontakt som skiller senterlederen fra det ytre skallet samtidig som den danner den gasstette forseglingen. Under produksjon plasseres glasspulver eller forhåndsformede glassringer rundt senterpinnen inne i koblingsskallet, og deretter varmes opp til glasset smelter og smelter sammen med både pinnen og skallet, og danner en enkelt solid isolerende og tettende struktur når det avkjøles.

Fordi denne komponenten må opprettholde en kontrollert dielektrisk avstand for radiofrekvensytelse samtidig som den holder en hermetisk forsegling, markedsføres den noen ganger under relaterte termer som f.eks. glassforseglet RF-kontakt isolasjon eller bare en hermetisk glassinnsats. Isolatorgeometrien, glasssammensetningen og pinnediameteren påvirker alle impedanskontroll, og det er derfor RF-hermetiske komponenter vanligvis er designet og testet som et tilpasset elektrisk og mekanisk system i stedet for som separate deler.

Hvorfor glass velges fremfor andre isolasjonsmaterialer

Glass danner en kontinuerlig, ikke-porøs forsegling når det er riktig smeltet til metall
Glass opprettholder stabile dielektriske egenskaper over et bredt temperaturområde
Glass-til-metall-tetninger er ikke avhengige av kompresjon, så de er mindre utsatt for tetningsavslapning over tid
Sintret glass støtter den tette dimensjonskontrollen som er nødvendig for konsistent RF-impedans

Hermetisk vs standard kontakt: Tabell for funksjonssammenligning

Tabellen nedenfor skisserer generelle forskjeller mellom hermetisk forseglede koblinger og standard, ikke-hermetiske koblinger. Faktisk ytelse avhenger av den spesifikke designen, materialene og testingen som brukes av produsenten.

Generell sammenligning av typiske hermetisk forseglede koblinger og standard koblingsegenskaper.
Funksjon	Hermetisk forseglet kobling	Standard kontakt
Forseglingsmetode	Sammensmeltet glass eller glasskeramisk forsegling	Elastomer pakning eller O-ring
Gass- og fuktmotstand	Meget høy, gasstett forsegling	Moderat, avhenger av pakningens tilstand
Vakuumkompatibilitet	Godt egnet for vakuummiljøer	Begrenset, forsegling kan brytes ned under vakuum
Temperaturområde	Bred, stabil på tvers av ekstremer	Smalere, begrenset av pakningsmateriale
Typiske applikasjoner	Luftfart, satellitter, medisinsk utstyr, RF-basestasjoner	Generell innendørs og lett utendørs elektronikk
Langsiktig forseglingsstabilitet	Generelt stabil, ingen kompresjonsavslapping	Kan avta etter hvert som pakningsmaterialet eldes

Forseglingsytelse sammenlignet

Diagrammet nedenfor presenterer en relativ, illustrativ sammenligning av hermetisk forseglede koblinger mot standard koblinger på tvers av fire ofte diskuterte ytelsesfaktorer.

Hermetisk forseglede koblinger har en tendens til å score høyt på tvers av alle fire faktorene, hovedsakelig fordi den smeltede glassforseglingen ikke er avhengig av pågående kompresjon for å forbli gasstett. Standardkoblinger kan fortsatt fungere godt i generelle innstillinger, men deres tetningsytelse er nærmere knyttet til pakningstilstand, installasjonsmoment og miljøeksponering over tid.

Hermetisk koblingsstruktur forklart

Illustrasjonen nedenfor skisserer den generelle strukturelle utformingen av en typisk hermetisk forseglet RF-kontakt, og viser hvordan det ytre skallet, glassforseglingen og senterpinnen forholder seg til hverandre.

Leser det hermetiske koblingsoppsettet

I denne utformingen danner metallskallet den ytre grensen til den forseglede enheten, mens den sintrede glassforseglingen sitter inne i skallet og binder seg direkte til både huset og den midtre kontaktstiften. Monteringsflensen gjør at kontakten kan sveises eller loddes inn i en husvegg eller skott, og den tilhørende enden gir RF-grensesnittet for tilkobling av en kabelenhet. Dette er det samme grunnleggende arrangementet som brukes i en hermetisk RF-gjennomføringskontakt , hvor målet er å sende et RF-signal over en forseglet vegg uten å bryte den gasstette barrieren.

Hvor hermetisk forseglede koblinger brukes

Hermetisk forseglede koblinger vises oftest i systemer der det kreves en kontrollert intern atmosfære, vakuum eller lang levetid uten tilsyn. Kolonnediagrammet nedenfor illustrerer et generelt, ikke-eksakt bruksmønster på tvers av vanlige sektorer.

An RF hermetisk kontakt er ofte spesifisert i romfarts- og satellittsystemer, der komponenter må overleve utskytingsvibrasjoner, vakuumeksponering og ekstrem termisk sykling uten funksjonsfeil. Kommunikasjonsbasestasjoner og RF-infrastruktur er også avhengige av hermetiske kontakter for å beskytte sensitive RF-baner mot fuktinntrengning i utendørsskap, mens medisinsk utstyr bruker lignende forseglingsprinsipper for å beskytte sensitiv elektronikk inne i lukkede hus. Forsvarssystemer og undervanns- eller olje- og gassutstyr avrunder de vanlige bruksområdene, som begge er avhengige av langsiktig tetningsintegritet i krevende miljøer.

Hensyn til miljøytelse og pålitelighet

Ekstreme temperaturer er en av de vanligste stressfaktorene som brukes til å evaluere kontaktens tetningsytelse. Linjediagrammet nedenfor viser en generell trend i hvordan tetningsytelsen har en tendens til å skifte over et bredt driftstemperaturområde.

En hermetisk forseglet kobling har en tendens til å opprettholde relativt stabil ytelse over et bredt spekter av driftstemperaturer, siden den smeltede glasstetningen ikke er avhengig av elastisk gjenvinning slik en gummipakning er. Standardkoblinger kan fungere godt innenfor moderate temperaturområder, men viser ofte en brattere nedgang i tetningsytelsen når forholdene beveger seg mot ekstreme temperaturer.

Multi-faktor sammenligning

Radardiagrammet nedenfor bringer flere pålitelighetsfaktorer sammen på en gang, og sammenligner fuktmotstand, vakuumkompatibilitet, temperaturstabilitet, vibrasjonsmotstand, langsiktig pålitelighet og RF-signalkonsistens.

På tvers av de fleste av disse faktorene har hermetisk forseglede koblinger en tendens til å ha en fordel, spesielt for fuktmotstand, vakuumkompatibilitet og langsiktig pålitelighet. Standardkoblinger kan fortsatt være et rimelig valg for mindre krevende miljøer der den ekstra tetningsytelsen ikke er nødvendig for applikasjonen.

Oversikt over produksjonsprosessen

Mens nøyaktige prosesstrinn varierer avhengig av produsent og koblingsdesign, følger de fleste hermetiske glass-til-metall-tetninger en stort sett lik sekvens under produksjonen.

Metallskallet, senterstiften og glassmaterialet klargjøres og rengjøres til de nødvendige toleransene.
Glasspulver, en glasspreform eller en glassring er plassert rundt pinnen inne i skallet.
Sammenstillingen varmes opp i en kontrollert ovnsyklus inntil glasset smelter sammen med både pinnen og skallet.
Sammenstillingen avkjøles under kontrollerte forhold for å redusere spenningen i glass- og metallgrensesnittet.
Den forseglede innsatsen er testet for hermetisitet, vanligvis ved hjelp av en heliumlekkasjedeteksjonsmetode, sammen med elektriske og RF-ytelseskontroller.
Den ferdige hermetiske innsatsen er sveiset, loddet eller på annen måte integrert i den endelige koplingen eller gjennomføringshuset.

Denne generelle tilnærmingen gjelder enten sluttproduktet er en enkel glass til metall forseglet kontakt for en grunnleggende gjennomføring eller en mer kompleks tilpasset hermetisk kontakt designet for et spesifikt RF-grensesnitt og monteringskonfigurasjon.

Hvordan velge en hermetisk forseglet kobling for applikasjonen din

De følgende trinnene skisserer en praktisk måte å nærme seg koblingsvalg for et spesifikt system eller kabinett.

Identifiser driftsmiljøet, inkludert temperaturområde, trykkforhold og om vakuumeksponering forventes.
Bekreft kravene til RF eller elektrisk ytelse, inkludert impedans, frekvensområde og signaltype.
Se gjennom monteringskonfigurasjonen som er nødvendig, for eksempel en skottgjennomføring, panelfeste eller in-line koblingshus.
Diskuter antall pinner, kontaktavstand og skallstørrelse med produsenten for å matche kontakten med tilgjengelig plass.
Spør om hermetisitetstestmetoder som brukes under produksjon, for eksempel heliumlekkasjedeteksjon, for å forstå hvordan tetningsytelsen verifiseres.
Vurder om en tilpasset hermetisk koblingsdesign er nødvendig for å matche et eksisterende hus eller et uvanlig RF-grensesnitt.

Om Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. er en hermetisk forseglet koblingsprodusent basert i Kina, og spesialiserer seg på produksjon, prosessering og handel med kommunikasjonskomponenter. Selskapet har mer enn 30 års kombinert erfaring innen RF-koaksiale kontakter, adaptere og kabelsammenstillinger, støttet av eget maskineringsverksted, galvaniseringsverksted og monteringsverksted, sammen med en gruppe etablerte leverandører.

Hovedprodukter inkluderer RF-koaksiale kontakter, adaptere, høyfrekvente kabelsammenstillinger og kabelsammenstillinger med lav intermodulasjon, sammen med dedikert kapasitet som produsent av RF-glassintrede forseglede isolatorer for hermetiske og RF-gjennomføringsapplikasjoner. Selskapet tilbyr også tilpassede hermetiske koblingsdesigntjenester for å hjelpe kunder med å møte spesifikke krav til montering, pinnekonfigurasjon og RF-grensesnitt. Produkter fra Ningbo Hanson Communication Technology Co., Ltd. brukes på tvers av romfart, kommunikasjonsbasestasjoner, medisinsk utstyr og andre høyteknologiske områder, støttet av et ingeniørteam fokusert på kontinuerlig prosessforbedring.

Ofte stilte spørsmål

Vanlige spørsmål stilt av ingeniører og kjøpere om hermetisk forseglede koblinger.
Q1: Hva er en hermetisk forseglet kontakt En hermetisk forseglet kontakt er en kontakt bygget med en smeltet glass eller glasskeramisk forsegling rundt kontaktene, og danner en gasstett barriere som hindrer fuktighet og gass i å komme inn i et forseglet hus.	Q2: Hvordan fungerer en hermetisk kobling Midtpinnen passerer gjennom en glassisolator som er smeltet sammen med metallskallet under produksjon, og skaper en solid, ikke-porøs forsegling som ikke er avhengig av kompresjon for å holde seg gasstett.
Q3: Hva brukes hermetiske koblinger til De brukes i applikasjoner som krever en kontrollert intern atmosfære eller langsiktig tetningsintegritet, inkludert romfartssystemer, satellitter, kommunikasjonsbasestasjoner og medisinsk utstyr.	Q4: Hvorfor bruke glassforseglede kontakter Glassforseglede koblinger motstår fuktighet og gasspenetrering mer effektivt enn pakningsbaserte design og har en tendens til å opprettholde stabil ytelse over brede temperaturområder.
Spørsmål 5: Hva er glass-til-metall forseglingsteknologi Glass-til-metall-forsegling er en produksjonsprosess der glass smeltes under varme direkte til en metallstift og et skall, og danner en permanent, gasstett isolerende forsegling.	Q6: Hva er RF hermetisk forsegling RF-hermetisk forsegling refererer til glass-til-metall-forsegling brukt spesifikt på RF-koaksiale kontakter, der den forseglede isolatoren også må opprettholde kontrollert impedans for signalytelse.
Q7: Forskjellen mellom hermetiske og standardkoblinger En hermetisk kobling bruker en smeltet glassforsegling for gasstett ytelse, mens en standard kobling vanligvis bruker en elastomerpakning som er mer egnet for generelle miljøer.	Q8: Hvordan produseres hermetiske gjennomføringer Hermetiske gjennomføringer lages ved å smelte glass rundt en senterstift inne i et metallskall under kontrollert varme, og deretter teste den ferdige delen for hermetisitet og elektrisk ytelse.
