RF-adapter vs RF-kontakt: Hva er forskjellen?
2026.07.30
Bransjenyheter
RF-adapter vs RF-kontakt: Kjerneforskjellen
En RF-kontakt terminerer en kabel eller utstyrsport for å fullføre en signalbane, mens en RF koaksial adapter kobler sammen to kontakter av forskjellige typer, kjønn eller grensesnittstandarder uten at det går en kabel mellom dem. Kort sagt, en kontakt avslutter en signalbane og en koaksial adapter bygger bro over et misforhold mellom to eksisterende kontakter.
Denne forskjellen betyr mest når et prosjekt involverer blandet maskinvare. En testbenk kan bruke SMA-porter på måleutstyr sammenkoblet med N-type-kabling på enheten som testes, og en RF-koaksialadapter er det som lukker gapet uten å gjenoppbygge noen av kablene. Koblinger, på den annen side, velges på designstadiet for å matche en spesifikk kabel, port eller monteringsstil fra starten av.
Illustrativ bruksindeks av 100 på tvers av vanlige sektorer som er avhengige av RF-koaksiale adaptere og kontakter
Hva en RF-kontakt gjør i en signalbane
En RF-kontakt festes til enden av en kabel eller direkte på en utstyrsport, og danner den fysiske og elektriske koblingen som holder et signal i bevegelse med minimalt tap. Vanlige serier inkluderer BNC, TNC, N-Type, SMA og 7/16 DIN, hver bygget rundt en spesifikk pinnestørrelse, gjengemønster og impedansklassifisering som den mye brukte 50 ohm rf koaksialadapteren som finnes på tvers av de fleste kommunikasjons- og testutstyr.
Hvorfor koblingsserier ikke kan byttes ut
Hver koblingsserie er bygget etter en fast mekanisk og elektrisk spesifikasjon, noe som betyr at en SMA-port ikke kan pares direkte med en N-Type kabelende uten en adapter i mellom. Frekvensområdet er en av de tydeligste forskjellene mellom serier, siden mindre pingeometrier generelt støtter høyere frekvenssignaler med lavere tap.
Omtrentlig øvre frekvensområde i gigahertz for vanlige koblingsserier brukt i RF-systemer
Hva en RF-koaksialadapter gjør annerledes

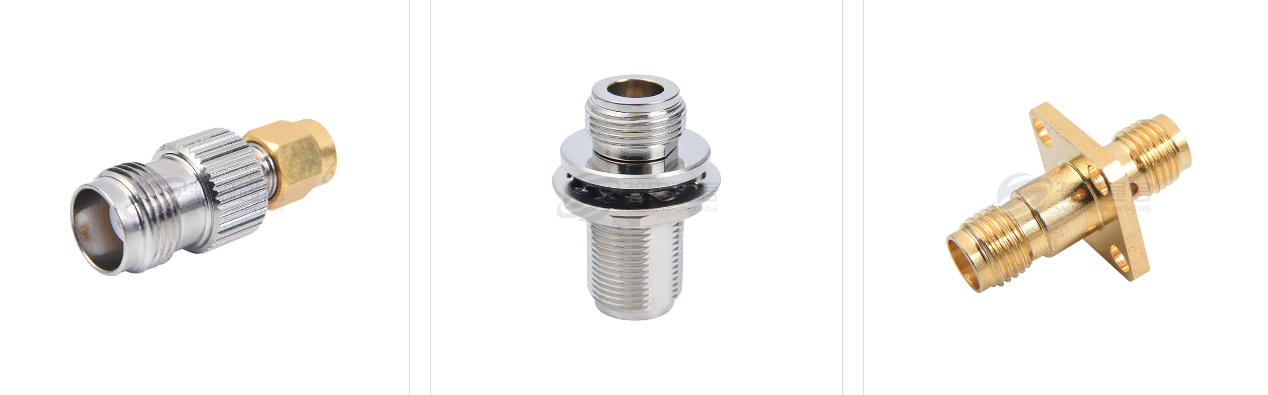

En RF-koaksialadapter er en kort, kabelfri komponent bygget for å koble sammen to upassende koblingsgrensesnitt. Det kan konvertere en koblingsserie til en annen, bytte kjønn fra mann til kvinne, eller endre et rett grensesnitt til et rettvinklet eller flensmontert format. Fordi den ikke har noen egen kabel, er en koaksialadapter vanligvis den raskeste måten å løse et grensesnittmisforhold som oppdages under installasjon eller testing.
Vanlige adapterkonfigurasjoner
- Seriekonverteringsadaptere som endrer en kontaktstandard til en annen, for eksempel N-Type til SMA
- Kjønnsskifteadaptere som bytter mann til kvinne eller kvinne til kvinne for en gitt serie
- Rettvinklede adaptere som omdirigerer kabelføring i tette utstyrskapsler
- Flensmonter koaksiale adapterstiler som boltes direkte på et utstyrspanel for et fast tilkoblingspunkt
Kjøpere som jobber med antennetilførselslinjer spesifiserer ofte en RF-koaksialadapter for antennesystemkonstruksjoner der en fast paneltilkobling må oppfylle en separat kabelstandard, mens laboratoriemiljøer ofte krever en RF-adapter for mikrobølgetestingsutstyr hvor presisjon og lavt innsettingstap betyr noe.
Hanne til kvinnelige RF-koaksialadapterkonfigurasjoner og bruksområder
Kontaktens kjønn refererer til om en kontakt har en synlig senterpinne, kjent som hann, eller en mottakerkontakt, kjent som hunn. A Hann-til-kvinne RF-koaksialadapter reverserer kjønn i den ene enden av en tilkobling uten å kreve en ny kabel, noe som gjør den til en av de mest etterspurte adaptertypene på tvers av installasjons- og reparasjonsarbeid.
Når en kjønnsbytteadapter løser et misforhold
Denne konfigurasjonen kommer oftest opp når to kabler begge ender i mannlige kontakter og må kobles direkte, eller når et kabelkjønn ikke samsvarer med utstyrsporten den må kobles til. I stedet for å erstatte en kabelenhet, kan en tekniker sette inn en liten adapter og fullføre tilkoblingen på stedet.
| Format | Endring av grensesnitt | Typisk applikasjon |
|---|---|---|
| Rett Mann Til Kvinne | Samme serie, kun kjønn | Sammenføyning av to hann-terminerte kabler |
| rettvinklet mann til kvinne | Samme serie, kjønn og vinkling | Tette kapslinger med begrenset kabelklaring |
| Cross Series Mann Til Kvinne | Serie og kjønn kombinert | Blandet utstyr bygger på ulike standarder |
For å sammenligne hvordan en RF-koaksialadapter skiller seg fra en kontakt og en komplett kabelsammenstilling på tvers av praktiske kvaliteter, viser radardiagrammet nedenfor alle tre over signalveikontinuitet, grensesnittfleksibilitet, enkel installasjon, mekanisk holdbarhet og frekvensområdedekning.
Sammenligningsskala fra null til ti for RF-kontakt, RF-koaksialadapter og kabelmontering på tvers av vanlige prioriteringer
4-hulls flensadapter: Panelmonteringsapplikasjoner
A 4-hulls flensadapter bruker fire monteringshull arrangert rundt koblingskroppen slik at den kan boltes direkte på et utstyrspanel eller skott. Dette skaper et fast, vibrasjonsbestandig tilkoblingspunkt i stedet for en fritt flytende kabelskjøt, noe som betyr noe i utstyr som ser regelmessig bevegelse, temperaturendringer eller utendørs eksponering.
Hvor denne monteringsstilen vanligvis brukes
Basestasjonsutstyr, romfartspaneler og testutstyrsstativ bruker vanligvis en 4-hulls flensadapter fordi boltmønsteret holder kontakten på linje under gjentatte kabeltilkoblings- og frakoblingssykluser. Boltavstanden er standardisert innenfor en gitt koblingsserie, så panelutskjæringer kan planlegges før maskinvare kommer på stedet. Denne flensstilen pares ofte med N-Type og 7/16 DIN-grensesnitt på basestasjonsbygg, og med SMA- eller TNC-grensesnitt på mindre test- og målepaneler.
Planlegge et panelutskjæring rundt en flensadapter
Paneltykkelse og bolthullsavstand må begge samsvare med flensspesifikasjonen før installasjon, siden en feilaktig utskjæring kan gjøre at kontakten sitter i en vinkel eller ikke kan sitte helt mot paneloverflaten. Ved å bekrefte disse dimensjonene med en leverandør før skjæring av et panel unngås omarbeid senere i en installasjonsplan.
Sammenligning av RF-koaksialadaptere, RF-kontakter og kabelenheter
Disse tre komponentene blir ofte gruppert sammen, selv om hver spiller en egen rolle i en signalvei. Tabellen nedenfor viser deres primære funksjon og typiske brukstilfelle.
| Komponent | Primær funksjon | Typisk brukstilfelle | Kabel kreves |
|---|---|---|---|
| RF-kontakt | Avslutter en kabel eller port for å fullføre en signalbane | Kabelender, utstyrsporter, antenneterminaler | Vedlagt direkte |
| RF koaksial adapter | Sammenføyer to uoverensstemmende kontakttyper uten kabel | Grensesnittkonvertering mellom ulike standarder | Nei |
| Kabelmontering | Bærer et signal mellom to atskilte punkter | Langdistanseløp og basestasjonsforbindelser | Ja |
Hvordan velge mellom en adapter og en kontakt for et prosjekt
De fleste innkjøpsbeslutninger kommer ned på om grensesnittet ikke samsvarer allerede eksisterer eller om et system blir designet fra bunnen av. Følgende punkter bidrar til å skille de to situasjonene.
- Hvis en kabel allerede ender i en kontakttype og utstyr bruker en annen, lukker en RF-koaksialadapter dette gapet direkte
- Hvis en ny kabelenhet bygges, bør kontakten velges for å matche utstyrsporten fra starten
- For panelmontert utstyr holder en 4-hulls flensadapter grensesnittet fast mens kablene fortsatt kan fjernes
- For høyfrekvent arbeid, for eksempel en høyfrekvent rf-adapterapplikasjon, betyr matching av impedans og koblingsserier mer enn for testoppsett med lavere frekvens
Frekvens og impedans kommer fortsatt først
Uansett om komponenten er en adapter eller en kontakt, forblir impedans og frekvensklassifisering utgangspunktet for ethvert valg. De fleste kommunikasjons- og testsystemer standardiserer på 50 ohm impedans, så å bekrefte at en RF-adapter for mikrobølgetestutstyr eller en RF-adapter for 5G-kommunikasjonsutstyr samsvarer med impedansen til resten av systemet, unngår problemer med refleksjon og signaltap senere i oppsettet.
Innkjøp av en RF-koaksialadapter fra en produsent
Kjøpere som jobber med en leverandør av RF-koaksialadaptere, ser vanligvis etter konsistente koblingsserier, fleksible kjønns- og monteringskonfigurasjoner og støtte for prosjektspesifikke bygg. Innkjøp fra en tilpasset rf-koaksialadapterprodusent blir spesielt nyttig når et prosjekt trenger en konfigurasjon som faller utenfor standard katalogoppføringer, for eksempel et spesifikt flensboltmønster eller en uvanlig seriekonvertering.
Ningbo Hanson Communication Technology Co., Ltd. er en mannlig til kvinnelig RF-koaksialadapterprodusent og engrosfabrikk for 4-hulls flensadaptere, med mer enn 30 års erfaring på tvers av RF-koaksialkontakter, adaptere og kabelsammenstillinger. Selskapet driver eget maskineringsverksted, galvaniseringsverksted og monteringsverksted, støttet av et nettverk av stabile leverandører. Kjerneprodukter inkluderer RF-koaksiale kontakter, adaptere, høyfrekvente kabelsammenstillinger og kabelsammenstillinger med lav intermodulasjon, sammen med tilpassede bygg for prosjektspesifikke krav. Disse produktene tjener blant annet luftfarts-, kommunikasjonsbasestasjoner og medisinsk utstyrsapplikasjoner.
Etterspørselen etter RF-koaksialadaptere har en tendens til å spore nettverksutbyggingsaktivitet i stedet for å holde seg uendret gjennom hele året, spesielt rundt 5G-infrastrukturimplementeringssykluser. Linjediagrammet nedenfor gjenspeiler et generelt etterspørselsmønster basert på typisk ordreflyt knyttet til nylig nettverksutvidelsesaktivitet.
Relativ etterspørselsindeks over tolv måneder, som gjenspeiler et generelt mønster knyttet til nettverksdistribusjonsaktivitet
Praktiske vurderinger når du kjøper tilpassede RF-koaksialadaptere
Noen få kontroller har en tendens til å gjøre innkjøpsbeslutninger jevnere, enten bestillingen er en enkelt konfigurasjon eller en pågående forsyningsordning.
1
Bekreft den nøyaktige koblingsserien på begge sider av grensesnittet, siden visuelt like kontakter fra forskjellige serier sjelden er kompatible uten en adapter.
2
Match impedansen over hele signalbanen, og hold en 50 ohm rf koaksialadapter sammenkoblet med utstyr bygget etter samme standard.
3
Spesifiser kjønn og monteringsstil tydelig, spesielt for en 4-hulls flensadapter hvor både boltmønster og paneltykkelse påvirker passformen.
4
Del det tiltenkte frekvensområdet på forhånd, siden komponenter som er klassifisert for lavere frekvensbruk kanskje ikke fungerer godt i høyfrekvente rf-adapterapplikasjoner.
Arbeide med en leverandør på tilpassede bygg
Deling av tegninger, referanseprøver eller eksisterende koblingsdelnummer tidlig i innkjøpsprosessen hjelper en produsent med å bekrefte kompatibilitet før produksjonen starter, noe som reduserer sjansen for at en konfigurasjon som ikke stemmer overens, kommer til stedet.
Ofte stilte spørsmål
Hva er forskjellen mellom en RF-adapter og en RF-kontakt
En RF-koaksialadapter kobler sammen to ikke-tilpassede kontakter uten en kabel, mens en RF-kontakt avslutter en kabel eller port for å fullføre en signalbane.
Hva gjør en hann-til-kvinne RF-koaksialadapter
En hann-til-kvinne RF-koaksialadapter reverserer kontaktens kjønn på den ene enden av en tilkobling, og lar to hann-terminerte kabler kobles sammen uten en ny kabelmontering.
Hva brukes en 4-hulls flensadapter til
En 4-hulls flensadapter bolter seg på et utstyrspanel ved hjelp av fire monteringshull, og skaper et fast tilkoblingspunkt for basestasjon og testutstyr.
Kan RF-koaksiale adaptere tilpasses for spesifikke bruksområder
En tilpasset rf-koaksialadapterprodusent kan vanligvis justere serier, kjønn og monteringsstil basert på prosjekttegninger eller referanseprøver.
Hvilke bestillingsmengder støtter produsenter av RF-koaksialadaptere vanligvis
Ved å jobbe med en rf-adapterprodusent som kinesiske kjøpere er avhengige av, blir bestillingsmengder ofte justert basert på delens kompleksitet og materialtilgjengelighet for hver konfigurasjon.
Hvordan sjekker produsenter kvaliteten på RF-koaksialadapteren før forsendelse
Sjekker går vanligvis på tvers av innkommende materialinspeksjon, i prosessproduksjonskontroller og et siste inspeksjonsstadium før deler pakkes for forsendelse.
