Hvilke signalproblemer kan oppstå fra RF-kabelenheter av dårlig kvalitet?

I høyfrekvente applikasjoner som kommunikasjon, kringkasting, TV og test og måling er stabil overføring av RF-signaler avgjørende. RF-kabelsammenstillinger, som nøkkelkomponenter som forbinder enheter for signaloverføring, påvirker den generelle systemytelsen direkte. Hvis kvaliteten på RF-kabelmontering er substandard, selv om kjerneutstyret har høy ytelse, kan det oppstå ulike signalproblemer, og i alvorlige tilfeller kan systemet til og med ikke fungere skikkelig.

1. Betydelig økt signaldemping
Det vanligste problemet med RF-kabelenheter av dårlig kvalitet er økt signaldemping. RF-koaksialkabler av lav kvalitet med utilstrekkelig lederrenhet og urimelig skjermingslagstruktur vil føre til økt energitap under signaloverføring. Denne dempningen blir enda mer uttalt ved høyere frekvenser, noe som til slutt resulterer i utilstrekkelig signalstyrke ved mottakeren, forkortet kommunikasjonsavstand eller uskarpe bilder.

I kommunikasjonssystemer krever overdreven dempning ofte å øke overføringseffekten for å kompensere, noe som ikke bare øker energiforbruket, men også kan legge ytterligere belastning på systemstabiliteten.

2. Impedansfeil som forårsaker signalrefleksjon
RF-systemer har svært strenge krav til impedanstilpasning. Høykvalitets RF-kabelsammenstillinger opprettholder vanligvis en stabil og konsistent karakteristisk impedans, mens produkter av dårlig kvalitet ofte har problemer med impedansfluktuasjoner. Når det er en impedansfeil, vil RF-signalet generere refleksjoner i overføringsveien og danne stående bølger.

Signalrefleksjon fører til redusert overføringseffektivitet og kan i alvorlige tilfeller skade sendeutstyret. I test- og målescenarier påvirker impedansmismatch direkte nøyaktigheten til testresultatene, noe som gjør dataene upålitelige.

3. Signalforvrengning og bølgeformavvik
RF-kabelenheter av dårlig kvalitet kan også føre til signalforvrengning. Ujevn lederstruktur og ustabile dielektriske egenskaper til isolasjonslaget vil påvirke forplantningshastigheten og fasekarakteristikkene til signalet i kabelen. Dette problemet er spesielt merkbart ved bredbånd eller høyhastighets signaloverføring, og forårsaker lett bølgeformforvrengning og økt jitter.

I digitale kommunikasjonssystemer øker signalforvrengning bitfeilfrekvensen, reduserer påliteligheten til systemoverføring, og kan i alvorlige tilfeller til og med føre til kommunikasjonsavbrudd.

4. Betydelig økt ekstern interferens
Skjermingsytelse er en av de viktige indikatorene for RF-kabelsammenstillinger. Hvis skjermingslaget har lav vevetetthet eller en urimelig strukturell utforming, kan ekstern elektromagnetisk interferens lett trenge gjennom kabelen og forurense radiofrekvenssignalet (RF). Denne interferensen er spesielt fremtredende i komplekse elektromagnetiske miljøer, for eksempel kommunikasjonsbasestasjoner, kringkastingstårn eller industriområder.

Økt ekstern interferens manifesterer seg vanligvis som økt signalstøy og redusert stabilitet, som til slutt påvirker kvaliteten på lyd, video eller dataoverføring.

5. Risikoer fra dårlig kontakt

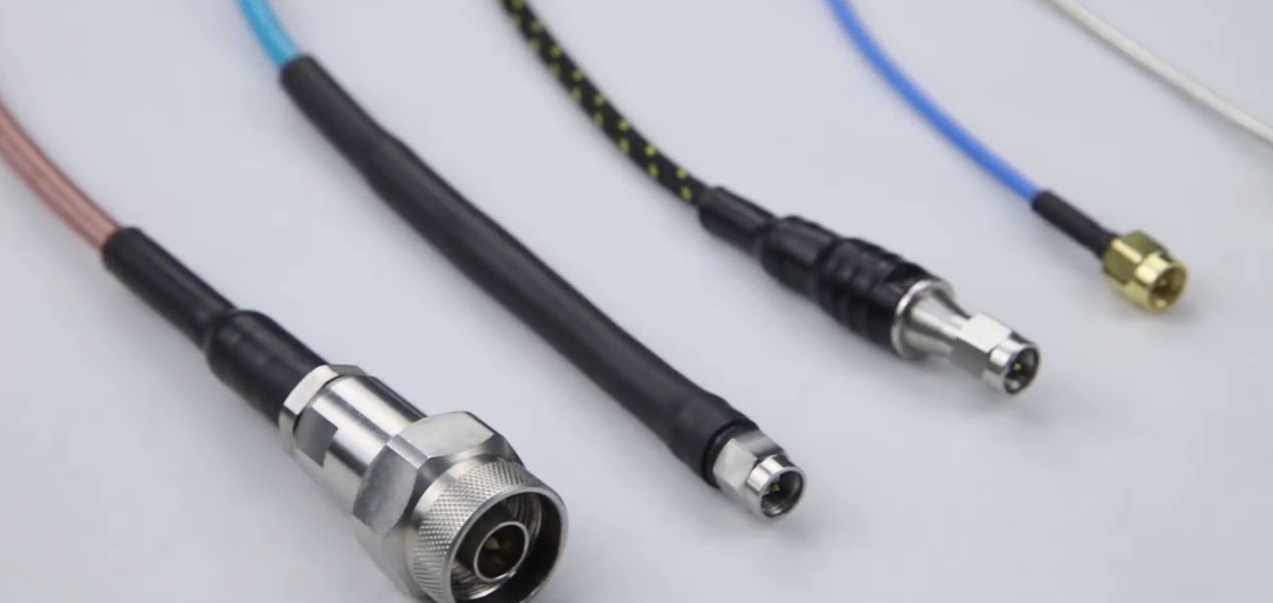

RF-kabelsammenstillinger inkluderer ikke bare selve kabelen, men også kontaktene. Kontakter av dårlig kvalitet har lav prosesseringspresisjon og ustabil plettering, noe som fører til dårlig kontakt og økt kontaktmotstand. Disse problemene er enda mer uttalt i langvarig bruk eller vibrerende miljøer.

Dårlig kontakt kan forårsake intermitterende signalavbrudd og signaljitter, noe som skaper betydelige problemer for systemdrift og vedlikehold.

6. Redusert langsiktig stabilitet og pålitelighet
RF-kabelenheter av dårlig kvalitet viser ofte problemer med langsiktig ytelse. Rask materialaldring og dårlig strukturell stabilitet kan forårsake betydelige endringer i elektrisk ytelse over tid. Et system som i utgangspunktet virker normalt kan oppleve økt signaldemping og økt stående bølgeforhold etter en driftsperiode.

For kommunikasjons- og kringkastingssystemer som krever langsiktig kontinuerlig drift, øker denne risikoen betydelig vedlikeholdskostnader og nedetidsrisiko.

7. Kjedereaksjonspåvirkning på den generelle systemytelsen
Som en grunnleggende komponent i et system har kvalitetsproblemene til RF-kabelsammenstillinger ofte en "forstørrelseseffekt". Signalproblemer påvirker ikke bare en enkelt kobling, men kan også spre seg til hele systemet. For eksempel, i flerkanals eller komplekse nettverk, kan en enkelt RF-kabelenhet av dårlig kvalitet bli en ytelsesflaskehals, som trekker ned den generelle systemytelsen.

RF-kabelenheter av dårlig kvalitet kan føre til problemer med signaldemping, impedanstilpasning, signalforvrengning, anti-interferensegenskaper og langsiktig pålitelighet. For høyfrekvente applikasjoner som kommunikasjon, kringkasting, TV og test og måling, er det grunnleggende å velge høykvalitets RF-kabelenheter med stabil ytelse for å sikre stabil systemdrift og signalkvalitet.
