Slik installerer du RF-koaksialkontakter på riktig måte: trinn og teknikker

RF-koaksiale kontakter er uunnværlige komponenter i kommunikasjonssystemer, mye brukt i kringkasting, TV, trådløs kommunikasjon, radar, satellittkommunikasjon og andre felt. Disse kontaktene brukes til å koble koaksialkabler til utstyr, og sikrer kvaliteten og stabiliteten til signaloverføring. Riktig installasjon av RF-koaksiale kontakter kan ikke bare forbedre den generelle ytelsen til systemet, men også forlenge levetiden til utstyret.

1. Grunnleggende struktur av RF koaksiale kontakter
RF koaksiale kontakter består vanligvis av følgende hoveddeler:
Senterleder: Kjernedelen som overfører signalet, vanligvis laget av kobber eller andre ledende materialer.
Isolerende lag: Isolerer senterlederen fra den ytre lederen, vanligvis laget av polyetylen eller andre materialer med høy dielektrisitetskonstant.
Ytre leder: Vanligvis flettet kobbertråd eller aluminiumsfolie, fungerer som en jordledning for å overføre strøm og skjerme mot ekstern elektromagnetisk interferens.
Kobling og hus: Gir fysisk tilkobling og beskyttelse, vanligvis laget av metallmaterialer (som messing, rustfritt stål).

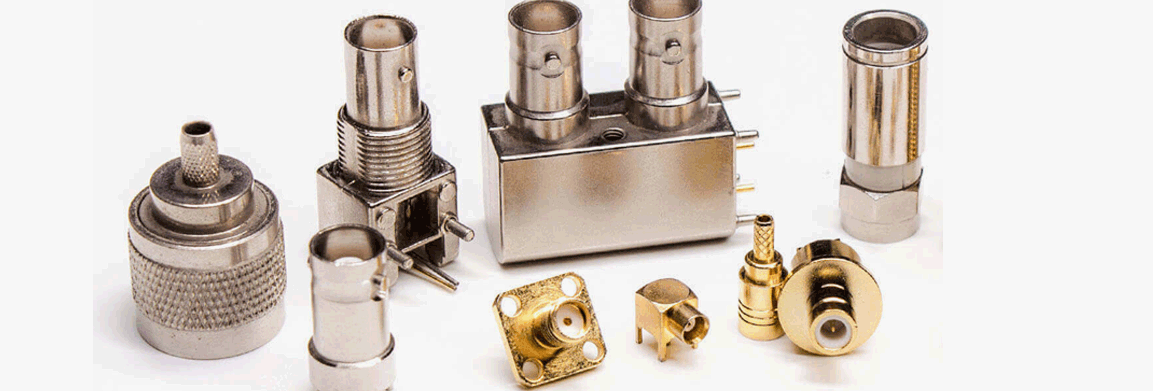

Ulike typer RF-koaksiale kontakter, som BNC, SMA, TNC, N-type, etc., har litt forskjellige strukturer, men de grunnleggende installasjonsprinsippene og trinnene er like.

2. Trinn for installasjon av RF-koaksiale kontakter
(1) Forbered verktøy og materialer
Før installasjon, sørg for at du har følgende verktøy og materialer:
RF koaksialkabel (velg riktig modell og lengde)
RF-kontakt (velg den passende kontakttypen, for eksempel BNC, SMA, etc.)

Kabelstrippingsverktøy: Brukes til å fjerne det ytre isolasjonslaget på kabelen, og eksponere den indre lederen.
Krympeverktøy: Brukes til å koble kontakten til kabelen på en sikker måte.
Elektrikerkniv, ledningsfjerner: Brukes til å presist strippe den ytre isolasjonen av kabelen, og eksponere den indre lederen.

(2) Fjern den ytre isolasjonen på kabelen
Bruk et kabelavisoleringsverktøy for å strippe det ytre isolasjonslaget på kabelen, og eksponere den indre flettede lederen og isolasjonsmaterialet. Vær oppmerksom på presisjonen under stripping for å unngå å skade den indre lederen eller isolasjonslaget. Vanligvis er den avisolerte lengden installasjonslengden til kontakten; Vennligst se kravene til den spesifikke kontakten som brukes for den nøyaktige lengden. Fjerne det ytre flettelaget: Trekk forsiktig av det ytre flettelaget på kabelen med et verktøy og brett det utover. Dette sikrer en god jordforbindelse.
Å frilegge senterlederen: Fjern forsiktig den indre isolasjonen med en kniv for å avdekke senterlederen. Lengden på den strippede delen avhenger generelt av kontaktens designkrav.

(3) Sette kabelen inn i kontakten
Sett den forberedte kabelen inn i kontaktens terminal. Sørg for at senterlederen er nøyaktig innrettet og satt helt inn i kontaktens indre hull, og at det flettede laget og den ytre lederen er i fast kontakt med kontaktens ytre deksel.
Kontroller justeringen under innsetting: Senterlederen må gå helt inn i kontaktens senterlederhull, og sikre ingen feiljustering. Den ytre flettede lederen skal være godt i kontakt med kontaktens hus for å sikre en riktig jordforbindelse for signalet.

(4 ) Krympe kontakten
Bruk et krympeverktøy for å krympe kontakten. Dette trinnet er avgjørende for å sikre en sikker forbindelse mellom kontakten og kabelen. Under krymping, sørg for at krympeverktøyet trykker jevnt, fester kontakten sikkert til kabelen samtidig som du unngår skade på kabelen eller kontakten.

Krympekraft: Krympekraften skal være moderat, og sikre en sikker tilkobling uten å presse kabelen eller senterlederen for mye sammen.

Kontroll av krympekvalitet: Etter krymping, sjekk at kontakten er sikker og ikke løs.

(5) Kontrollere den generelle tilkoblingen til kontakten
Etter krymping, kontroller kvaliteten på forbindelsen mellom kontakten og kabelen. Bekreft at senterlederen er tett koblet til kontaktens indre kjerne, at den ytre lederen er i full kontakt med kontaktens hus, og at det ikke er noen signallekkasje.
Kontrollere elektrisk tilkobling: Bruk et multimeter til å måle den elektriske tilkoblingen til kabelen for å sikre at det ikke er åpne kretser eller kortslutninger.
Testing av signaloverføring: Hvis forholdene tillater det, kan en signalgenerator og oscilloskop brukes til å teste signaloverføringskvaliteten og se etter signaltap eller interferens.

(6) Fullføre tilkoblingen og gi beskyttelse
Etter å ha fullført tilkoblingen, bruk om nødvendig krympeslange, tape eller andre materialer for å beskytte kabeltilkoblingen for å forhindre at vann eller støv påvirker tilkoblingskvaliteten.
Bruk av krympeslange: Hvis vanntetting er nødvendig, bruk varmekrympeslange for å forsegle koblingen, for å sikre at tilkoblingen ikke påvirkes av fuktighet eller ekstern forurensning.

3. Tips for installasjon av RF-koaksiale kontakter
(1) Velg riktig kontakt og kabel
Sørg for at kontaktspesifikasjonene samsvarer med kabelen som brukes. Ulike typer kontakter (som SMA, BNC, N-type, etc.) er egnet for forskjellige frekvensområder og bruksscenarier. Å velge feil kontakt kan føre til signaltap eller ustabilitet.

(2) Vær oppmerksom på presisjon når du stripper kabelen
Når du skal strippe det ytre laget av kabelen, sørg for at den strippede lengden er akkurat passe, unngå overdreven stripping som eksponerer for mye av senterlederen eller skader isolasjonslaget. Bruk av profesjonelle strippeverktøy kan redusere skade på kabelen og sikre stabil signaloverføring.

(3) Unngå overkrymping
Overkrymping kan skade senterlederen eller forårsake dårlig kontakt. Kontroller derfor krympekraften for å sikre at koblingen er sikker, men ikke for strammet.

(4) Hold kabelen ren
Under installasjonen, prøv å unngå forurensning av kabelen og kontakten med støv, olje eller andre forurensninger. Disse urenhetene kan påvirke kvaliteten på signaloverføringen og til og med forårsake signaltap.

4. Vanlige problemer og løsninger
(1) Løs kobling
Hvis koblingen løsner etter installasjon, kontroller krympingen på nytt for å sikre jevn krymping, eller juster kabelstrippingslengden.

(2) Signaldempning
Signaldempning kan være forårsaket av feilaktige kontakter, feil installasjon eller kabelskade. Kontroller kompatibiliteten til kabelen og kontakten på nytt og sørg for at installasjonen er nøyaktig.

(3) Dårlig elektrisk tilkobling
Dårlig elektrisk tilkobling kan skyldes utilstrekkelig krymping, at lederen ikke er satt helt inn i kontakten osv. Sørg for at senterlederen og ytterlederen er tett koblet til kontakten.

Installasjon av RF-koaksiale kontakter er en teknisk oppgave som krever nøye betjening. Korrekte installasjonstrinn og teknikker påvirker direkte kvaliteten på signaloverføringen og systemstabiliteten. Gjennom presis stripping, innsetting og krympeoperasjoner kan det å sikre en sikker tilkobling effektivt forbedre systemytelsen og redusere signalforstyrrelser.
