Hvordan velge mellom SMA-, BNC-, N-, TNC- og MMCX-adaptere?

Raskt svar: Hvilken RF-adapter å velge for søknaden din

Det korte svaret er dette: koblingsvalg kommer ned til frekvensområde, effekthåndtering, koblingshastighet og tilgjengelig panelplass . SMA passer for generell test- og målearbeid opp til 18 GHz, BNC passer for hurtigkobling av lavfrekvent testbenk og videosignalarbeid, N-type dekker høyeffekts utendørs- og basestasjonsdrift, TNC legger til vibrasjonsbestandig gjenget kopling for mobile og romfartsplattformer, og MMCX betjener kompakte interne tilkoblinger der bordplassen er begrenset.

En RF-koaksialadapter bygger bro over gapet når to utstyrsdeler eller to kabelenheter bruker forskjellige koblingsfamilier, forskjellige kjønn eller forskjellige monteringsstiler. I stedet for å erstatte en kabelenhet eller et koblingsutstyr, gjenoppretter en enkelt adapter kompatibiliteten på sekunder. Avsnittene nedenfor dekker hvordan hver koblingsfamilie presterer, hvordan en hann-til-hun RF-koaksialadapter vanligvis brukes, og hvor en 4-hulls flensadapter passer inn i et panelmonteringsdesign.

Hva en RF koaksial adapter Gjør det faktisk

En RF-koaksialadapter er et kort, stivt kontaktlegeme som brukes til å koble sammen to koaksiale grensesnitt som ellers ikke ville parret seg direkte. Det kan endre koblingskjønn, endre koblingsfamilie, endre impedansgrensesnitt, eller ganske enkelt utvide en koblingsorientering fra rett til rett vinkel. Fordi signalveien gjennom en adapter er ekstremt kort, tilfører en godt laget adapter bare en liten, forutsigbar mengde innsettingstap og refleksjon sammenlignet med å kjøre en komplett erstatningskabel.

En hann-til-hunn-RF-koaksialadapter er den vanligste konfigurasjonsingeniørene som strekker seg etter på en benk eller i et feltsett, siden den lar en hann-terminert kabel kobles til en annen hann-terminert enhet, eller lar en hunn-skottkontakt akseptere en hunn-terminert kabel, uten å trenge en tilpasset kabelmontering bygget på bestilling. Kjønnsvekslere, familiekonvertere og rettvinklede adaptere utgjør sammen hoveddelen av adaptere som brukes i testlaboratorier, telekominstallasjoner og produksjonslinjer.

Sammenligning av SMA-, BNC-, N-, TNC- og MMCX-koblingsfamilier

Hver koblingsfamilie ble designet rundt en annen balanse mellom frekvensdekning, fysisk størrelse og koblingsmetode. Tabellen nedenfor oppsummerer de praktiske forskjellene ingeniører veier når de spesifiserer en kontakt eller en RF-koaksialadapter mellom familier.

Figur 1: Vanlig refererte øvre frekvensklassifiseringer for standard kontakter av kommersiell kvalitet. Presisjonsversjoner av N- og SMA-grensesnitt kan strekke seg lenger.

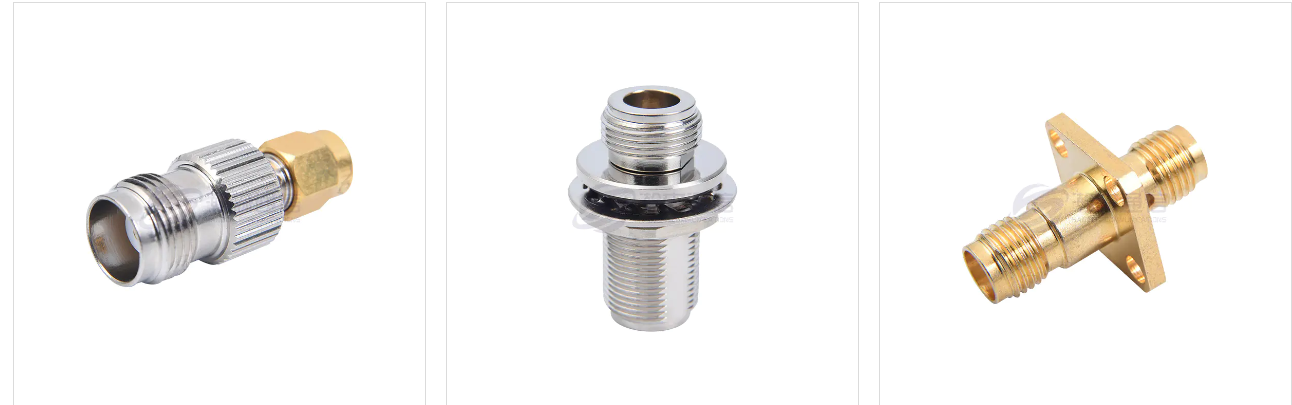

Vanlige konverteringer av RF-koaksialadaptere fra hann til kvinne

De fleste feltsett og laboratorieskuffer har et kjernesett med konverteringsadaptere som dekker de fleste uoverensstemmelsessituasjoner. Å vite hvilken kombinasjon som løser hvilket problem sparer tid når en kabel ikke passer sammen med en instrumentport.

SMA hunn til SMA hannadapter

Dette er en ren kjønnsveksler innenfor samme koblingsfamilie, som brukes når to hann-terminerte kabler må kobles sammen, eller når en hunnkontakt trenger å presentere et hann-grensesnitt. Det er en av de mest lagerførte adapterne i ethvert SMA-basert testoppsett.

SMA til BNC adapter

En SMA til BNC-adapter lar en liten gjenget SMA-kabel kobles direkte til benkeutstyr utstyrt med bajonett-BNC-porter, et vanlig behov når du flytter en trådløs modul eller antenne under testing til laboratorieinstrumenter for generell bruk.

SMA til N-adapter

En SMA til N-adapter kobler sammen kompakt SMA-terminert utstyr til N-type antennematelinjer eller basestasjonsmaskinvare, som er et hyppig krav når man kobler håndholdt eller benk-topp testutstyr til utendørs infrastruktur.

SMA til TNC adapter

En SMA til TNC-adapter er nyttig når en enhet med en gjenget TNC-port, ofte valgt på grunn av sin vibrasjonsmotstand på kjøretøy eller luftbårne plattformer, trenger å kommunisere med SMA-terminerte testkabler eller moduler.

SMA til MMCX-adapter

En SMA til MMCX adapter kobler kompakte interne MMCX pigtails, vanlig på GPS og trådløse moduler, til eksterne SMA-terminerte antenner eller testkabler uten å måtte lodde modulforbindelsen på nytt.

Frekvensytelse og innsettingstapatferd

Hver adapter som settes inn i en signalbane legger til en liten mengde innsettingstap, og dette tapet øker vanligvis når frekvensen øker. En godt laget presisjonsadapter legger vanligvis til godt under en halv desibel med tap selv nær den nominelle øvre frekvensen , men det nøyaktige tallet avhenger sterkt av koblingsgeometri, pletteringskvalitet og mekanisk passform mellom sammenkoblende deler.

Figur 2: Generell referansetrend for innsettingstap øker med frekvensen over en typisk presisjons RF-koaksialadapter.

Returtap følger et beslektet mønster, siden impedansdiskontinuiteter ved parringsgrensesnittet blir proporsjonalt mer signifikante ettersom bølgelengden forkortes. Dette er en av grunnene til at presisjonskvalitetskoblinger holder strammere mekaniske toleranser enn deler av kommersiell kvalitet som er vurdert for samme nominelle frekvens.

Strømhåndteringsforskjeller på tvers av koblingstyper

Fysisk størrelse driver strømhåndteringen nesten like mye som den driver frekvensområdet, og det er grunnen til at den største kontakten i denne sammenligningen, N-type, også har den høyeste typiske effekten. Senterstiftdiameter og dielektrisk avstand angir hvor mye strøm og spenning et grensesnitt kan bære før oppvarming eller lysbue blir en bekymring.

Figur 3: Generelle referanseeffekttall ved et fast lavfrekvent punkt. Faktiske vurderinger faller når frekvensen øker og varierer med spesifikk deldesign.

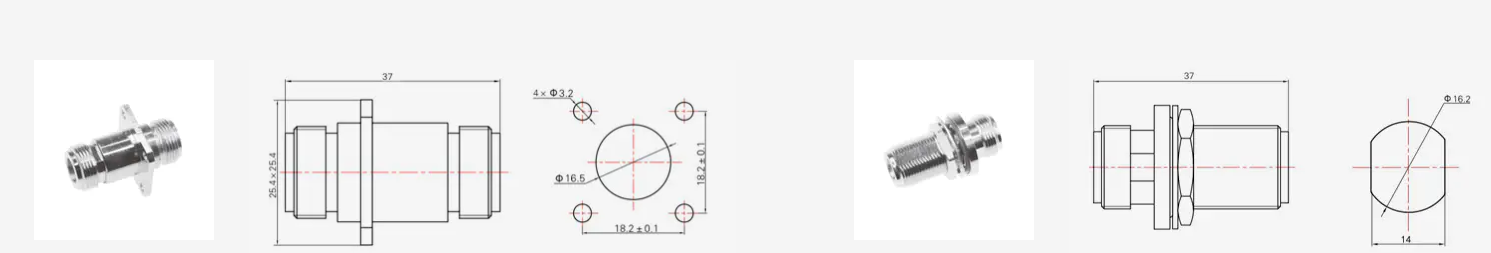

4-hulls flensadaptermontering og panelapplikasjoner

En 4-hulls flensadapter er en panelmonterings- eller skottstiladapter bygget rundt en firkantet eller rektangulær flens med fire skruehull, i stedet for en enkel gjenget mutter. Denne monteringsstilen gir et sikkert, vibrasjonsbestandig festepunkt når en kobling må passere gjennom en utstyrsvegg, et basestasjonsskap eller et flyskott.

Hvorfor ingeniører velger et flensfeste over en skottmutter

En kobling med skottmutter er avhengig av en enkelt sentral gjenge og en låsemutter, som fungerer bra for generelle skap, men som kan rotere litt under gjentatte sammenkoblingssykluser. En 4-hulls flensadapter fordeler mekanisk belastning over fire festemidler, og holder kontaktkroppen festet på plass og reduserer belastningen på den interne kontakten under gjentatte kabeltilkoblings- og frakoblingssykluser.

Typiske flensmonteringsapplikasjoner

• Gjennomføringspaneler for basestasjon og repeaterskap
• Test utstyr foran og bak panel kontakter
• Luftfarts- og forsvarskabinett-skottforbindelser
• Medisinsk utstyrshus som krever en fast, ikke-roterende port

Flensstiler er tilgjengelige på tvers av de fleste koblingsfamilier, så en 4-hulls flensadapter kan spesifiseres i SMA-, N-type eller TNC-grensesnitt avhengig av frekvensen og strømbehovet til panelet den betjener.

Sammenligning av SMA, BNC og N Type på tvers av praktiske utvalgsfaktorer

Når frekvensområdet alene ikke avgjør avgjørelsen, veier ingeniører ofte tilkoblingshastighet, mekanisk holdbarhet og tilgjengelig monteringsplass opp mot hverandre. Sammenligningen nedenfor viser SMA, BNC og N-type over fem praktiske faktorer på en generell referanseskala.

Figur 4: Relativ sammenligning på tvers av fem praktiske faktorer på en generell fempunkts teknisk referanseskala.

BNC skårer godt på tilkoblingshastighet på grunn av sin bajonett hurtiglåsing, som passer utstyr som ofte kobles til og fra på en benk. N-type bytter ut den tilkoblingshastigheten for høyere krafthåndtering og sterkere vibrasjonsmotstand, og det er derfor det fortsatt er standardvalget for utendørs antennematelinjer. SMA sitter i mellom, og tilbyr bred frekvensdekning og et kompakt fotavtrykk på bekostning av lavere krafthåndtering.

Materiale, plating og passiv intermodulasjonshensyn

Koblingskroppsmateriale og pletteringskvalitet påvirker direkte både mekanisk holdbarhet og elektrisk ytelse. Messingkropper med gull- eller sølvbelagte senterkontakter forblir det vanlige valget på tvers av SMA-, N-type- og TNC-adaptere, siden gullbelegg motstår oksidasjon på kontaktflaten mens messing gir en stabil base for gjentatte gjengingssykluser.

I telekombasestasjoner og repeaterapplikasjoner blir passiv intermodulasjonsytelse et spesifikt problem, siden en dårlig mekanisk tilkobling eller inkonsekvent plettering kan generere uønskede intermodulasjonsprodukter som forstyrrer tilstøtende kanaler. Produsenter som betjener denne sektoren tester vanligvis ferdige adaptere på en passiv intermodulasjonsanalysator sammen med standard nettverksanalysator-sweeps før deler sendes til en kunde.

Rustfritt stål kontra messing

Rustfrie stålkropper tilfører korrosjonsmotstand for kyst- eller marineutplasseringer og utendørs basestasjonsplasser utsatt for fuktighet og saltluft, mens messingkropper fortsatt er standardvalget for generelle innendørs- og laboratoriemiljøer der vekt og maskineringskostnader betyr mer enn ekstrem korrosjonsbestandighet.

Arbeide med en RF-adapterprodusent eller -leverandør

Å velge en RF-adapterprodusent innebærer å sjekke mer enn delenummeret på et dataark. Testingsevne, pletteringskonsistens og evnen til å støtte tilpassede RF-adapterforespørsler viser hvor pålitelig en leverandør kan møte et spesifikt prosjekts frekvens, strøm og monteringskrav.

Ningbo Hanson Communication Technology Co., Ltd. er ett eksempel på en RF-adapterfabrikk som driver sine egne maskinerings-, galvaniserings- og monteringsverksteder i stedet for å outsource produksjonsstadier til separate leverandører. Selskapet fokuserer på RF-koaksiale kontakter, adaptere, høyfrekvente kabelsammenstillinger og kabelsammenstillinger med lav intermodulasjon, og samarbeider med et nettverk av stabile leverandører for å støtte sin egen produksjon. Produkter fra denne typen produsenter brukes ofte på tvers av kommunikasjonsbasestasjoner, romfartsutstyr og medisinsk utstyrshus, sektorer der konsistent elektrisk ytelse på tvers av alle leverte deler er like viktig som mekanisk tilpasning.

Når man evaluerer en RF-adapterleverandør, spør ingeniører vanligvis om fabrikken kan støtte OEM RF-adapterprogrammer bygget rundt en spesifikk tegning eller prøve, om internt testutstyr som en nettverksanalysator eller passiv intermodulasjonstester er tilgjengelig for ferdig delverifisering, og hvordan leverandøren håndterer tilpassede RF-adapterforespørsler som faller utenfor en standard katalogkonfigurasjon. En produsent som driver sine egne maskinerings- og plateringsverksteder er generelt bedre posisjonert til å holde stramme toleranser over en full produksjon enn en som er helt avhengig av ekstern prosessering.

Beste praksis for installasjon og dreiemoment for RF-koaksialadaptere

Riktig installasjonsteknikk beskytter både signalkvaliteten og kontaktens levetid, og det meste av for tidlig kontaktslitasje går tilbake til at ett av trinnene nedenfor ble hoppet over under montering.

1. Inspiser sammenkoblingsgrensesnittet for skitt, fuktighet eller skadede gjenger før du kobler til en adapter.
2. Rett inn koblingen rett før du trer for å unngå kryssgjenging av koblingsmutteren.
3. Stram først gjengede koblinger for hånd, og bruk deretter en kalibrert momentnøkkel der koblingstypen angir en dreiemomentverdi.
4. Unngå å vri selve kabelen mens du strammer, siden dreiemomentet bør overføres gjennom koblingsmutteren i stedet for kabelkappen.
5. Støtt kabelvekten nær kontakten på faste installasjoner for å unngå pågående mekanisk belastning på grensesnittet.
6. Oppbevar ubrukte adaptere med beskyttende hetter på plass for å holde kontaktflatene fri for støv og fuktighet.

Bajonett-stilkoblinger som BNC trenger bare en kvart omdreining skyve- og vribevegelser, og å tvinge en gjenget stramming på et bajonettgrensesnitt kan skade låsespaltene i stedet for å forbedre forbindelsen.

Ofte stilte spørsmål

• Q1: Hva er en RF-koaksialadapter

  A: Det er en kort koblingskropp som brukes til å koble sammen to koaksiale grensesnitt som er forskjellige i kjønn, koblingsfamilie eller orientering, og lar upassende kabler og utstyr kobles sammen uten en tilpasset kabelmontering.

• Spørsmål 2: Hva brukes en hann-til-hun RF-koaksialadapter til

  A: Den konverterer et hann-grensesnitt til et hunn-grensesnitt eller omvendt, vanligvis brukt til å koble sammen to hann-terminerte kabler eller for å gi en hunn-jack et brukbart hann-tilkoblingspunkt.

• Q3: Hva er en 4-hulls flensadapter

  A: Det er en panelmontert adapter med en flens med fire skruer i stedet for en enkeltgjenget mutter, noe som gir et sikkert, ikke-roterende festepunkt for skott- og kabinettgjennomføringsapplikasjoner.

• Q4: Hva er forskjellen mellom SMA- og BNC-kontakter

  A: SMA bruker en liten gjenget kobling og dekker et bredere frekvensområde, mens BNC bruker en hurtig bajonettlås og er vanlig på benkeinstrumenter som arbeider ved lavere frekvenser.

• Q5: Kan jeg koble en SMA-kabel til en antenne av typen N direkte

  A: Ikke direkte, siden de to kontaktfamiliene er forskjellige i størrelse og gjenger, men en SMA til N-adapter bygger bro mellom de to grensesnittene uten å trenge en ny kabelmontering.

• Q6: Hva brukes en SMA til MMCX-adapter til

  A: Den kobler en kompakt MMCX pigtail, vanlig på GPS og trådløse moduler, til en SMA-terminert antenne eller testkabel uten å omlodde modulforbindelsen.

• Q7: Er du en direkte produsent eller et handelsselskap

  A: Ningbo Hanson Communication Technology Co., Ltd. driver sine egne maskinerings-, galvaniserings- og monteringsverksteder, og produserer og leverer sine egne RF-kontakt- og adapterprodukter.

• Q8: Hvilke produkter kan du tilby

  A: Hovedproduktene er RF-koaksiale kontakter, adaptere inkludert hann-til-hunn-RF-koaksialadapter og 4-hulls flensadapterkonfigurasjoner, høyfrekvente kabelsammenstillinger og kabelsammenstillinger med lav intermodulasjon.

• Q9: Kan du lage tilpassede RF-adaptere

  A: Ja, forespørsler om tilpasset RF-adapter og OEM RF-adapter er utviklet og produsert i henhold til kundenes tegninger eller prøver.

• Q10: Hvordan sikrer din bedrift produktkvalitet

  A: Hver produksjonsprosess inkluderer inline-inspeksjon, og ferdige deler går gjennom en grundig inspeksjonsprosess tilpasset kundenes krav, støttet av intern nettverksanalysator og passivt intermodulasjonstestutstyr.

• Q11: Hvor eksporterer du hovedsakelig varene dine

  A: Produktene eksporteres til dusinvis av land, inkludert USA, Tyskland, Japan, Spania, Italia, Storbritannia, Sør-Korea, Australia og Canada.

• Q12: Hvor lang tid tar det å få svar etter at vi har sendt en forespørsel

  A: Forespørsler besvares vanligvis innen tolv timer etter at de er mottatt.
